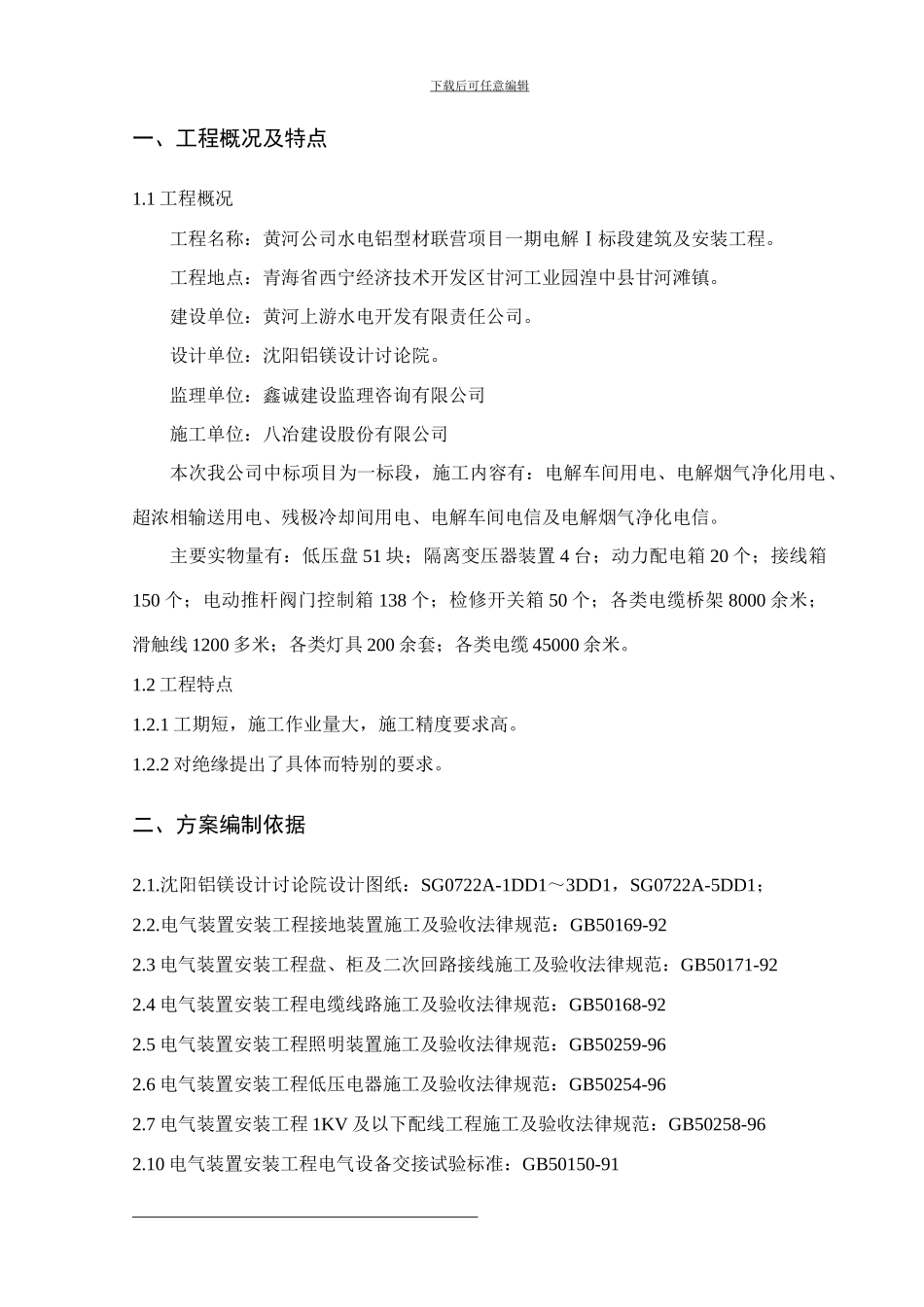

下载后可任意编辑一、工程概况及特点1.1 工程概况工程名称：黄河公司水电铝型材联营项目一期电解Ⅰ标段建筑及安装工程。工程地点：青海省西宁经济技术开发区甘河工业园湟中县甘河滩镇。建设单位：黄河上游水电开发有限责任公司。设计单位：沈阳铝镁设计讨论院。 监理单位：鑫诚建设监理咨询有限公司施工单位：八冶建设股份有限公司本次我公司中标项目为一标段，施工内容有：电解车间用电、电解烟气净化用电、超浓相输送用电、残极冷却间用电、电解车间电信及电解烟气净化电信。主要实物量有：低压盘 51 块；隔离变压器装置 4 台；动力配电箱 20 个；接线箱150 个；电动推杆阀门控制箱 138 个；检修开关箱 50 个；各类电缆桥架 8000 余米；滑触线 1200 多米；各类灯具 200 余套；各类电缆 45000 余米。1.2 工程特点1.2.1 工期短，施工作业量大，施工精度要求高。 1.2.2 对绝缘提出了具体而特别的要求。二、方案编制依据2.1.沈阳铝镁设计讨论院设计图纸：SG0722A-1DD1～3DD1，SG0722A-5DD1；2.2.电气装置安装工程接地装置施工及验收法律规范：GB50169-922.3 电气装置安装工程盘、柜及二次回路接线施工及验收法律规范：GB50171-922.4 电气装置安装工程电缆线路施工及验收法律规范：GB50168-922.5 电气装置安装工程照明装置施工及验收法律规范：GB50259-962.6 电气装置安装工程低压电器施工及验收法律规范：GB50254-962.7 电气装置安装工程 1KV 及以下配线工程施工及验收法律规范：GB50258-962.10 电气装置安装工程电气设备交接试验标准：GB50150-91 下载后可任意编辑2.11 标准图集：接地装置安装：国标 86D563建筑物防雷设施安装：国标 94D562塑料防护式安全滑触线安装：国标 88D264钢管明配线安装：国标 86D468电缆桥架安装：国标 86SD169电缆敷设：国标 94D1642.12 八冶公司《质量手册》、《程序文件》、《作业指导书》等企业标准。三. 气象条件年平均气温： 3.7 ℃ 绝对最高气温： 28.9℃绝对最低气温： -30.2 ℃ 年平均降水量： 537.8mm月最大降水量： 78.8mm 最大冻土深度： 1.31m年主导风向频率： 东南风20％根据上述气象条件，青海地区夏季降水量较多，冬季气温较低，因此夏季、冬季施工过程中对设备必需实行保护措施。四.施工组织本工程施工作业量较大而工期较短，为了确保工程如期完工，建立以项目经理为首的项目部管理层，全权负责和组织施工，对本工程的施工工期、质量、安全、文...
