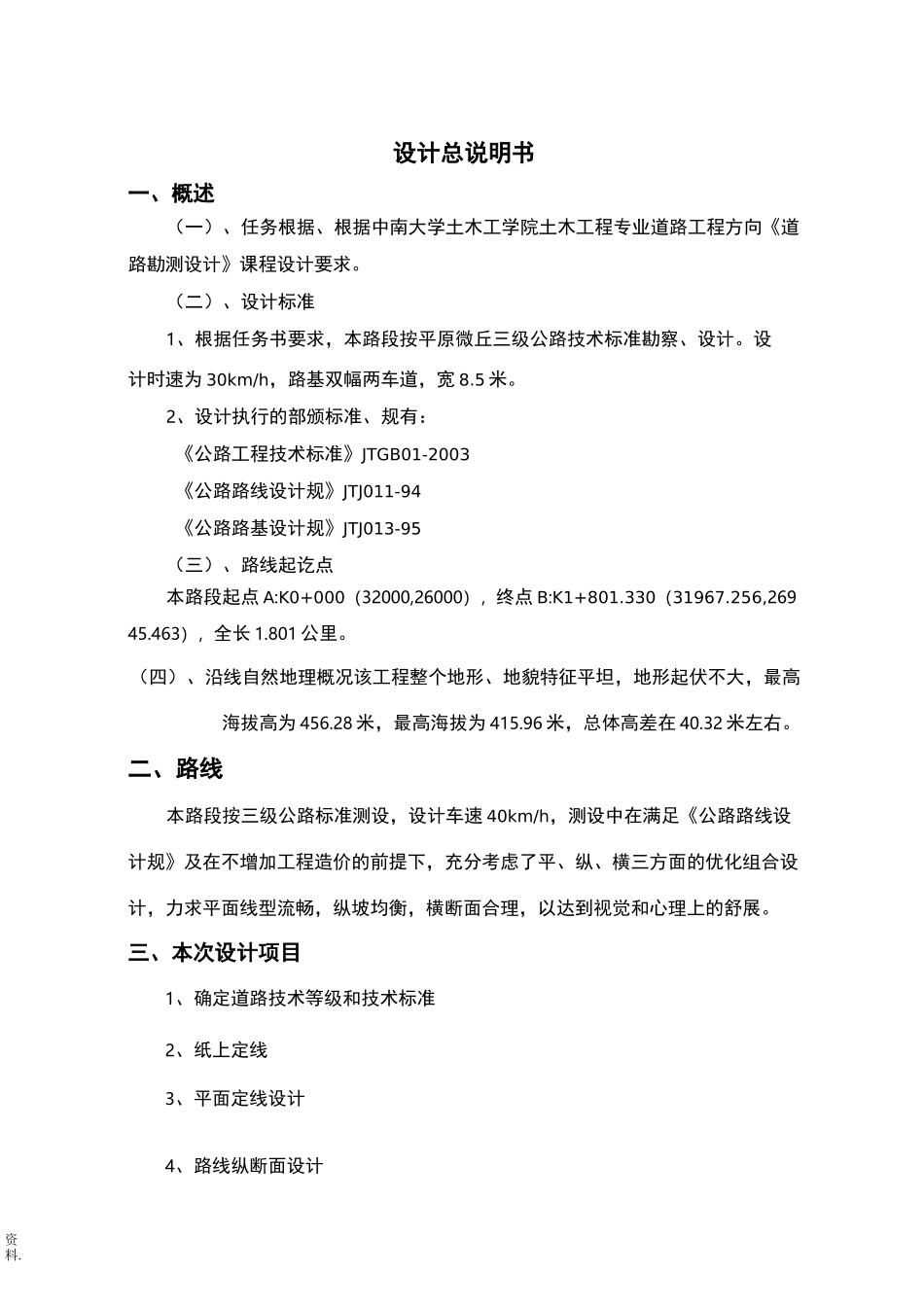

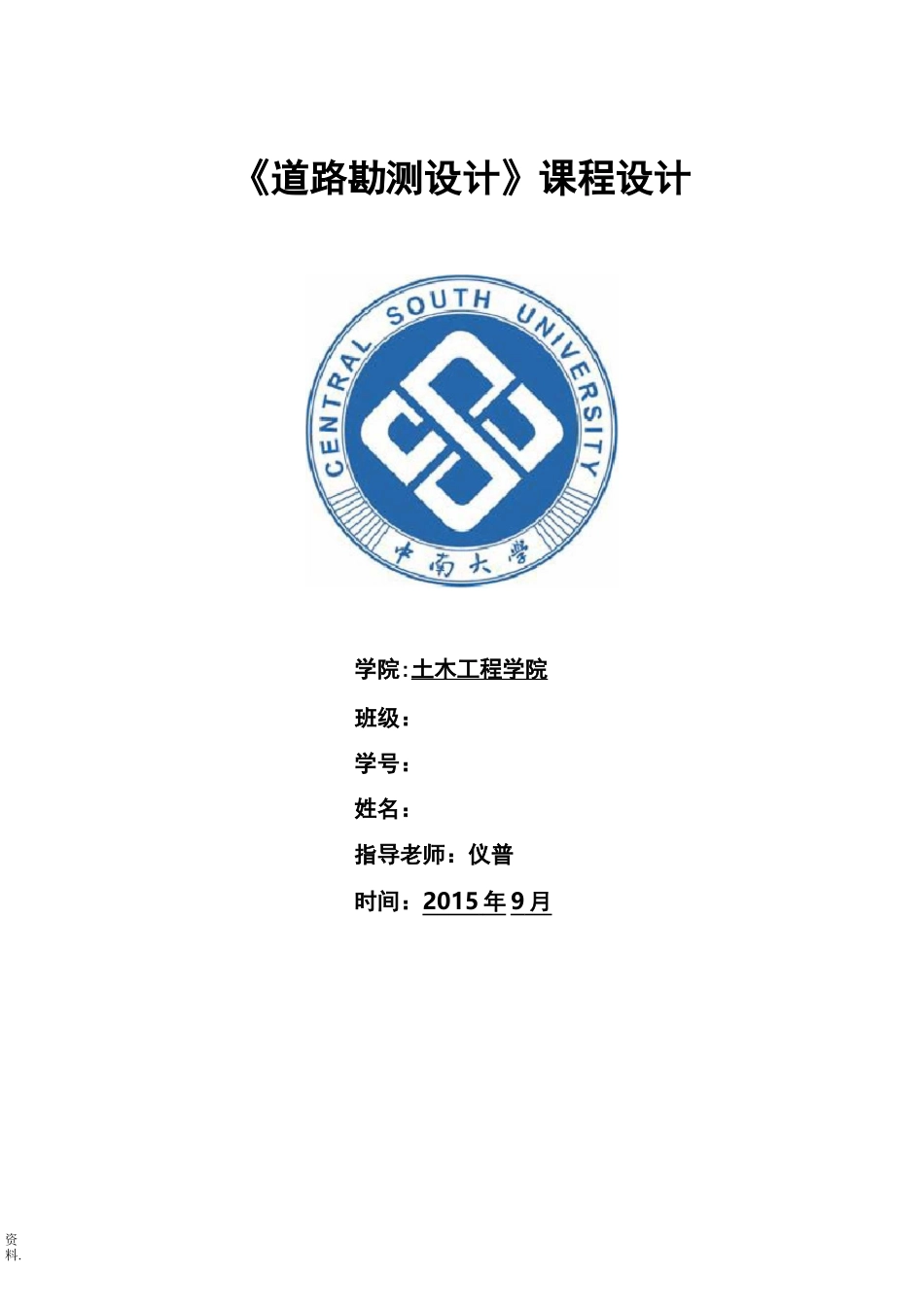

资料.《道路勘测设计》课程设计学院:土木工程学院班级：学号：姓名：指导老师：仪普时间：2015 年 9 月 资料.设计总说明书一、概述（一）、任务根据、根据中南大学土木工学院土木工程专业道路工程方向《道路勘测设计》课程设计要求。（二）、设计标准1、根据任务书要求，本路段按平原微丘三级公路技术标准勘察、设计。设计时速为 30km/h，路基双幅两车道，宽 8.5 米。2、设计执行的部颁标准、规有：《公路工程技术标准》JTGB01-2003《公路路线设计规》JTJ011-94《公路路基设计规》JTJ013-95（三）、路线起讫点本路段起点 A:K0+000（32000,26000），终点 B:K1+801.330（31967.256,26945.463），全长 1.801 公里。（四）、沿线自然地理概况该工程整个地形、地貌特征平坦，地形起伏不大，最高海拔高为 456.28 米，最高海拔为 415.96 米，总体高差在 40.32 米左右。二、路线本路段按三级公路标准测设，设计车速 40km/h，测设中在满足《公路路线设计规》及在不增加工程造价的前提下，充分考虑了平、纵、横三方面的优化组合设计，力求平面线型流畅，纵坡均衡，横断面合理，以达到视觉和心理上的舒展。三、本次设计项目1、确定道路技术等级和技术标准2、纸上定线3、平面定线设计4、路线纵断面设计资料.第 1 章设计说明1.1 工程概况设计公路为某三级公路。本路段为平原微丘区，多为中低山地貌，地势稍陡。路段主线长 1.801km(起讫桩号为 KO+OOO—K1+801.33),路基宽 8.5m,设计行车速度为 40km/h。1.2 公路技术等级及技术标准1.2.1 公路技术等级设计路段公路等级为三级，适应于将各种车辆折合成小客车的年平均日交通量为 2000——6000 辆。1.2.2 技术标准(1) 控制要素：<1>服务水平：三级<2>设计车速：40km/h(2) 平面设计技术指标：<1>圆曲线最小半径：① 一般值：100m② 极限值：60m③ 不设超高最小半径:600m④ 最大半径：10000m<2>、缓和曲线最小长度：45m<3>、平曲线间插直线长度：同向平曲线间插直线长度应大于 6V(240m 为宜，同向平曲线间插直线长度应大于 2V(80m)为宜。<4>、平曲线最小长度：50m(3)、纵断面设计技术指标：<1>、最大纵坡度：7%资料.<2>、最小坡长：100m<3>、不同纵坡度最大坡长：纵坡坡度与最大坡长表 1-1纵坡坡度(%)最大坡长(m)3—41100590067007500注：当纵坡坡度小于或等于 3%时，最大坡长没有限制<4>、竖曲线最小半径和最小长度：竖曲线最小半径和最小长度表 1-2凸形竖曲线半径(m)—般值...
