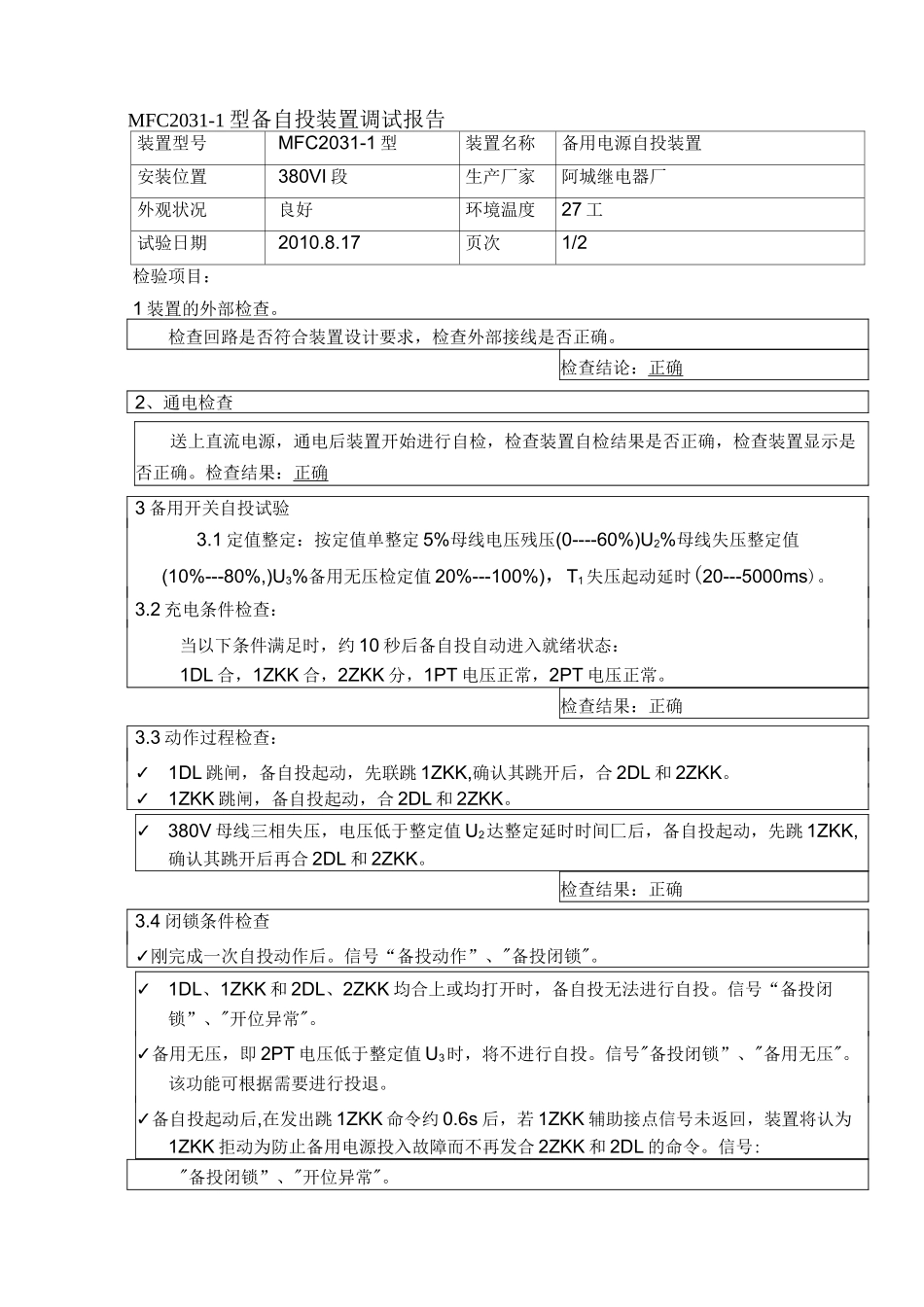

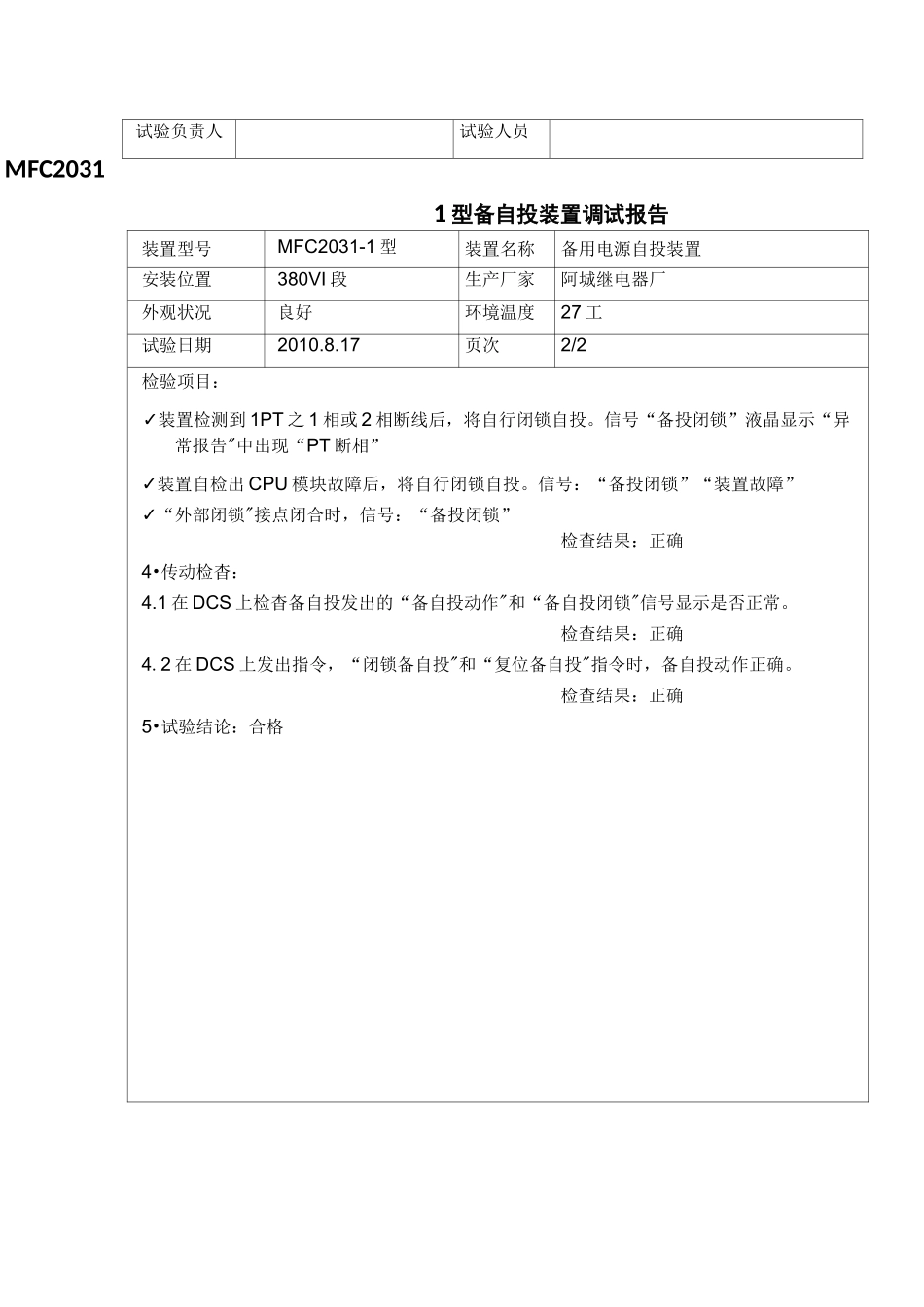

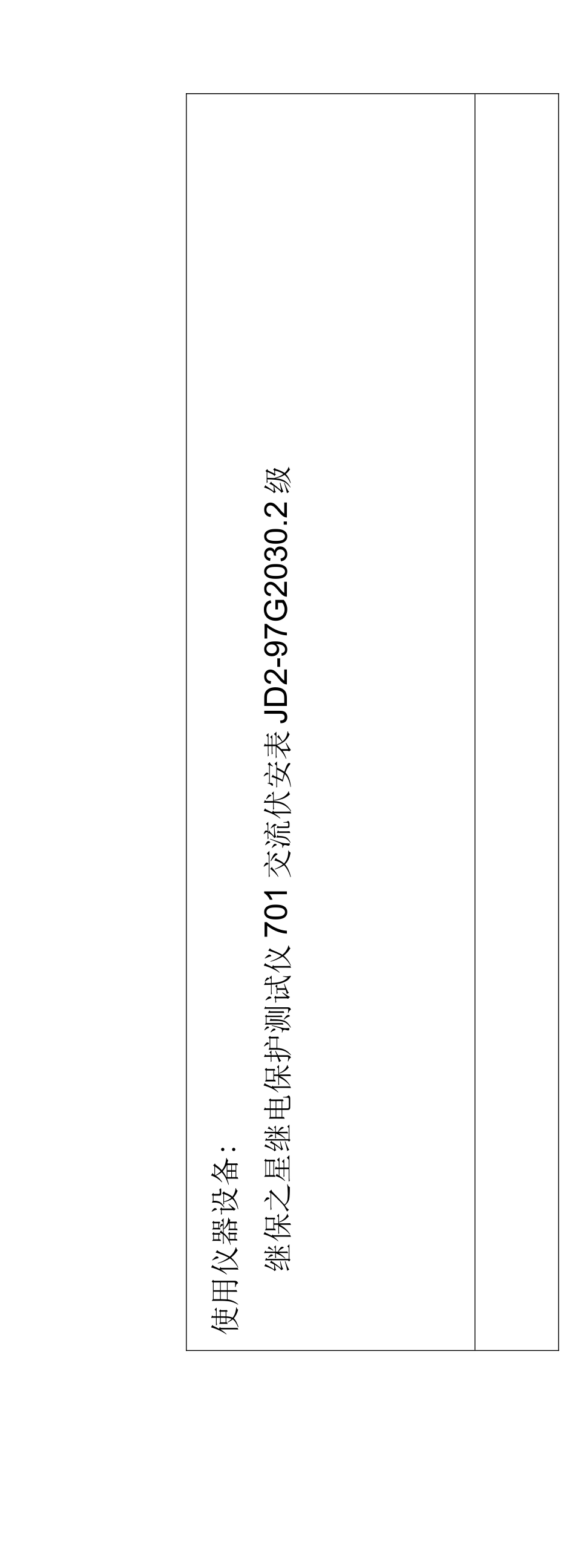

MFC2031-1 型备自投装置调试报告装置型号MFC2031-1 型装置名称备用电源自投装置安装位置380VI 段生产厂家阿城继电器厂外观状况良好环境温度27 工试验日期2010.8.17页次1/2检验项目：1 装置的外部检查。检查回路是否符合装置设计要求，检查外部接线是否正确。检查结论：正确2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。检查结果：正确3 备用开关自投试验3.1 定值整定：按定值单整定 5%母线电压残压(0----60%)U2%母线失压整定值(10%---80%,)U3%备用无压检定值 20%---100%)，T1失压起动延时(20---5000ms)。3.2 充电条件检查：当以下条件满足时，约 10 秒后备自投自动进入就绪状态：1DL 合，1ZKK 合，2ZKK 分，1PT 电压正常，2PT 电压正常。检查结果：正确3.3 动作过程检查：✓1DL 跳闸，备自投起动，先联跳 1ZKK,确认其跳开后，合 2DL 和 2ZKK。✓1ZKK 跳闸，备自投起动，合 2DL 和 2ZKK。✓380V 母线三相失压，电压低于整定值 U2达整定延时时间匚后，备自投起动，先跳 1ZKK,确认其跳开后再合 2DL 和 2ZKK。检查结果：正确3.4 闭锁条件检查✓刚完成一次自投动作后。信号“备投动作”、"备投闭锁"。✓1DL、1ZKK 和 2DL、2ZKK 均合上或均打开时，备自投无法进行自投。信号“备投闭锁”、"开位异常"。✓备用无压，即 2PT 电压低于整定值 U3时，将不进行自投。信号"备投闭锁”、"备用无压"。该功能可根据需要进行投退。✓备自投起动后,在发出跳 1ZKK 命令约 0.6s 后，若 1ZKK 辅助接点信号未返回，装置将认为1ZKK 拒动为防止备用电源投入故障而不再发合 2ZKK 和 2DL 的命令。信号:"备投闭锁”、"开位异常"。MFC2031试验负责人试验人员装置型号MFC2031-1 型装置名称备用电源自投装置安装位置380VI 段生产厂家阿城继电器厂外观状况良好环境温度27 工试验日期2010.8.17页次2/2检验项目：✓装置检测到 1PT 之 1 相或 2 相断线后，将自行闭锁自投。信号“备投闭锁”液晶显示“异常报告"中出现“PT 断相”✓装置自检出 CPU 模块故障后，将自行闭锁自投。信号：“备投闭锁”“装置故障”✓“外部闭锁"接点闭合时，信号：“备投闭锁”检查结果：正确4•传动检杳：4.1 在 DCS 上检杳备自投发出的“备自投动作"和“备自投闭锁"信号显示是否正常。检查结果：正确4.2 在 DCS 上发出指令，“闭锁备自投"和“复位备自投"指令时，备自投动...
