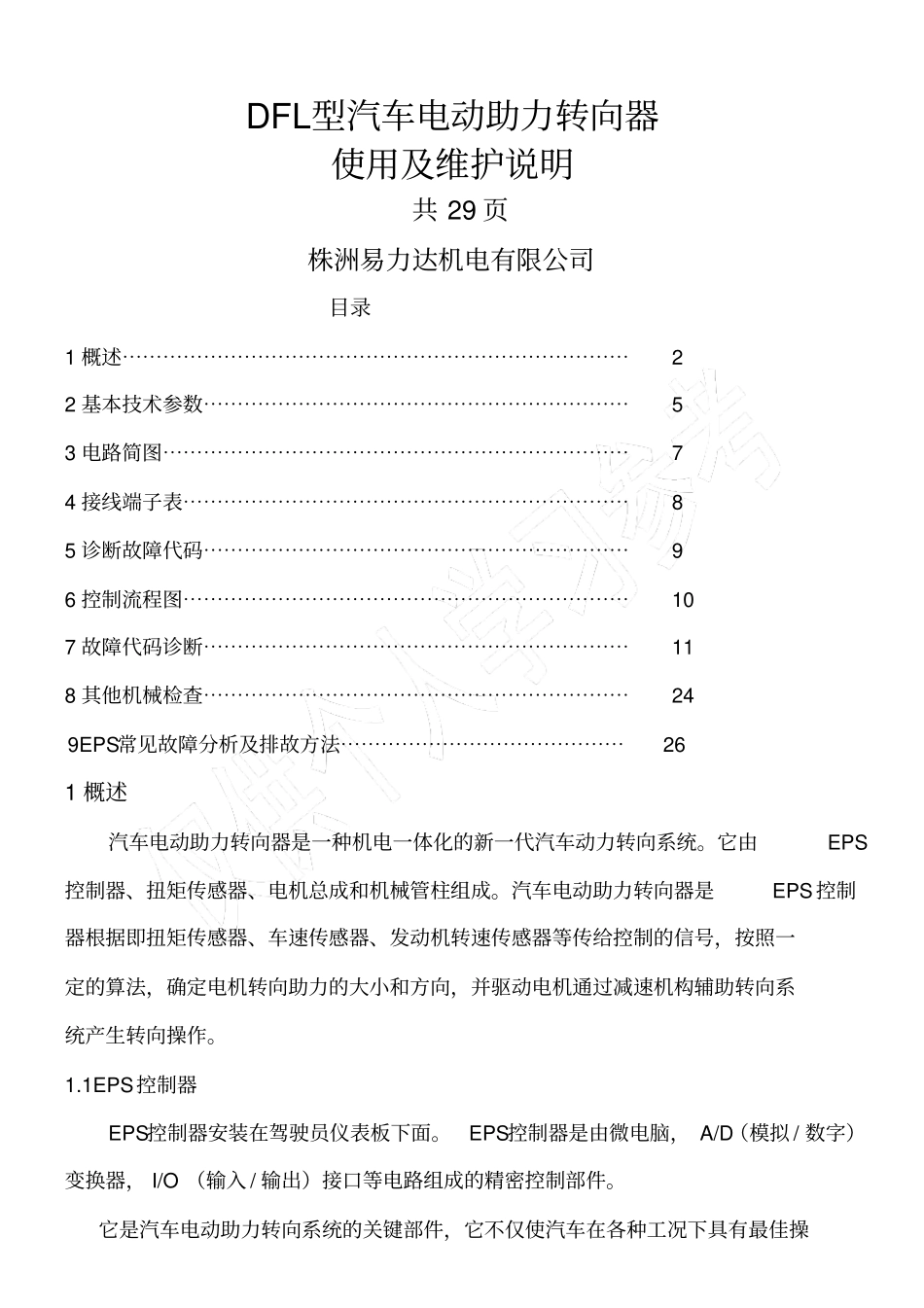

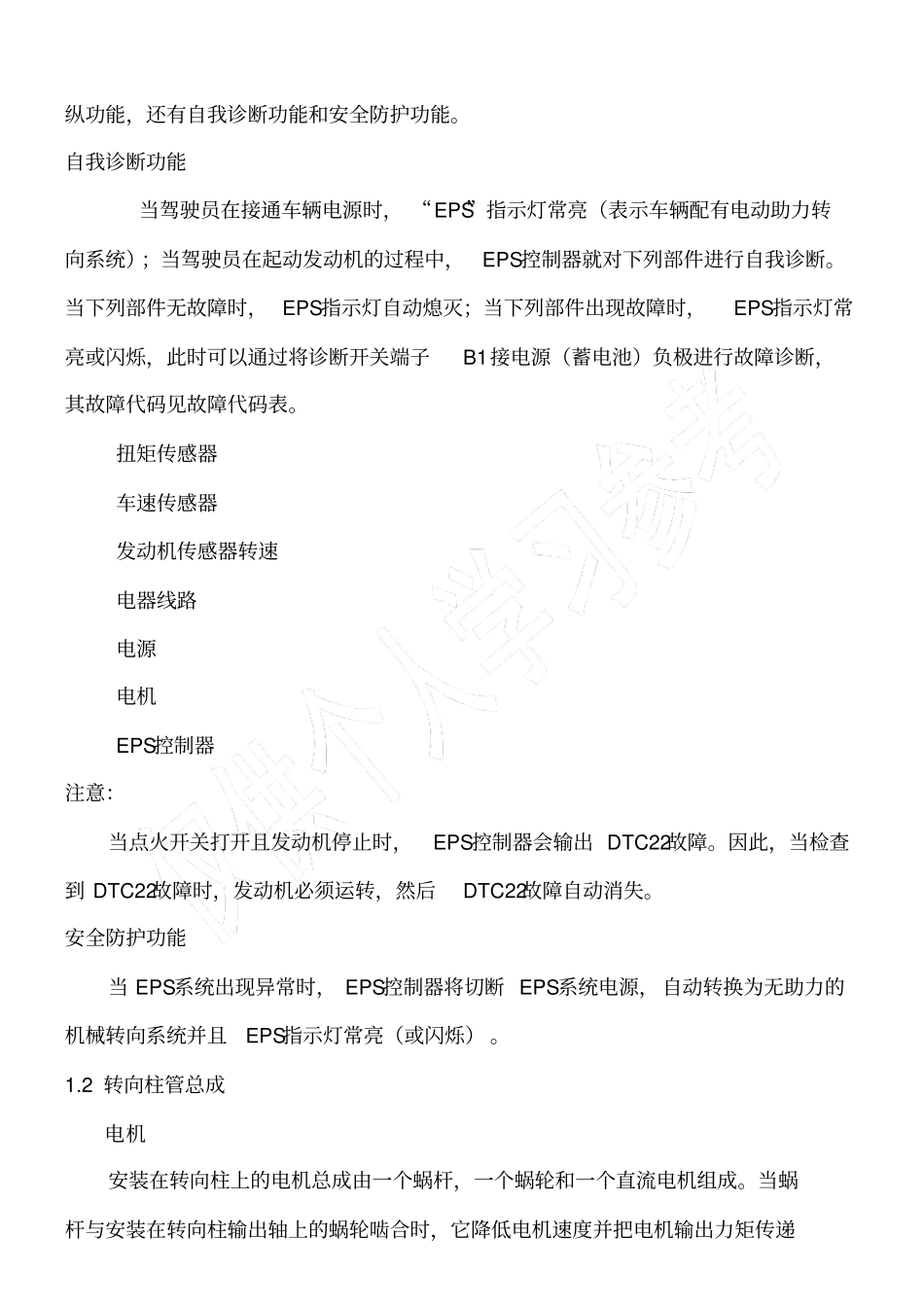

DFL型汽车电动助力转向器使用及维护说明共 29 页株洲易力达机电有限公司目录1 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2 基本技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3 电路简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 4 接线端子表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 5 诊断故障代码⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 6 控制流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 7 故障代码诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 8 其他机械检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 9EPS常见故障分析及排故方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26 1 概述汽车电动助力转向器是一种机电一体化的新一代汽车动力转向系统。它由EPS控制器、扭矩传感器、电机总成和机械管柱组成。汽车电动助力转向器是EPS控制器根据即扭矩传感器、车速传感器、发动机转速传感器等传给控制的信号，按照一定的算法，确定电机转向助力的大小和方向，并驱动电机通过减速机构辅助转向系统产生转向操作。1.1EPS控制器EPS控制器安装在驾驶员仪表板下面。EPS控制器是由微电脑， A/D（模拟 / 数字）变换器， I/O （输入 / 输出）接口等电路组成的精密控制部件。它是汽车电动助力转向系统的关键部件，它不仅使汽车在各种工况下具有最佳操纵功能，还有自我诊断功能和安全防护功能。自我诊断功能当驾驶员在接通车辆电源时， “EPS”指示灯常亮（表示车辆配有电动助力转向系统）；当驾驶员在起动发动机的过程中，EPS控制器就对下列部件进行自我诊断。当下列部件无故障时， EPS指示灯自动熄灭；当下列部件出现故障时，EPS指示灯常亮或闪烁，此时可以通过将诊断开关端子B1接电源（蓄电池）负极进行故障诊断，其故障代码见故障代码表。扭矩传感器车速传感器发动机传感器转速电器线路电源电机EPS控制器注意：当点火开关打开且发动机停止时，EPS控制器会输出 DTC22故障。因此，当检查到 DTC22故障时，发动机必须运转，然后DTC22故障自动消失。安全防护功能当 EPS系统出现异常时， EPS控制器将切断 EPS系统电源，自动转换为无助力的机械转向系统并且EPS指示灯常亮（或闪烁） 。1.2 转向柱管总成电机安装在转向柱上的电机总成由一个蜗杆，一个蜗轮和一个直流电机组成。当蜗杆与安装在转向柱输出轴上的蜗轮啮合时，它降低电机速度并把电机输出力矩传递到输出轴。...
