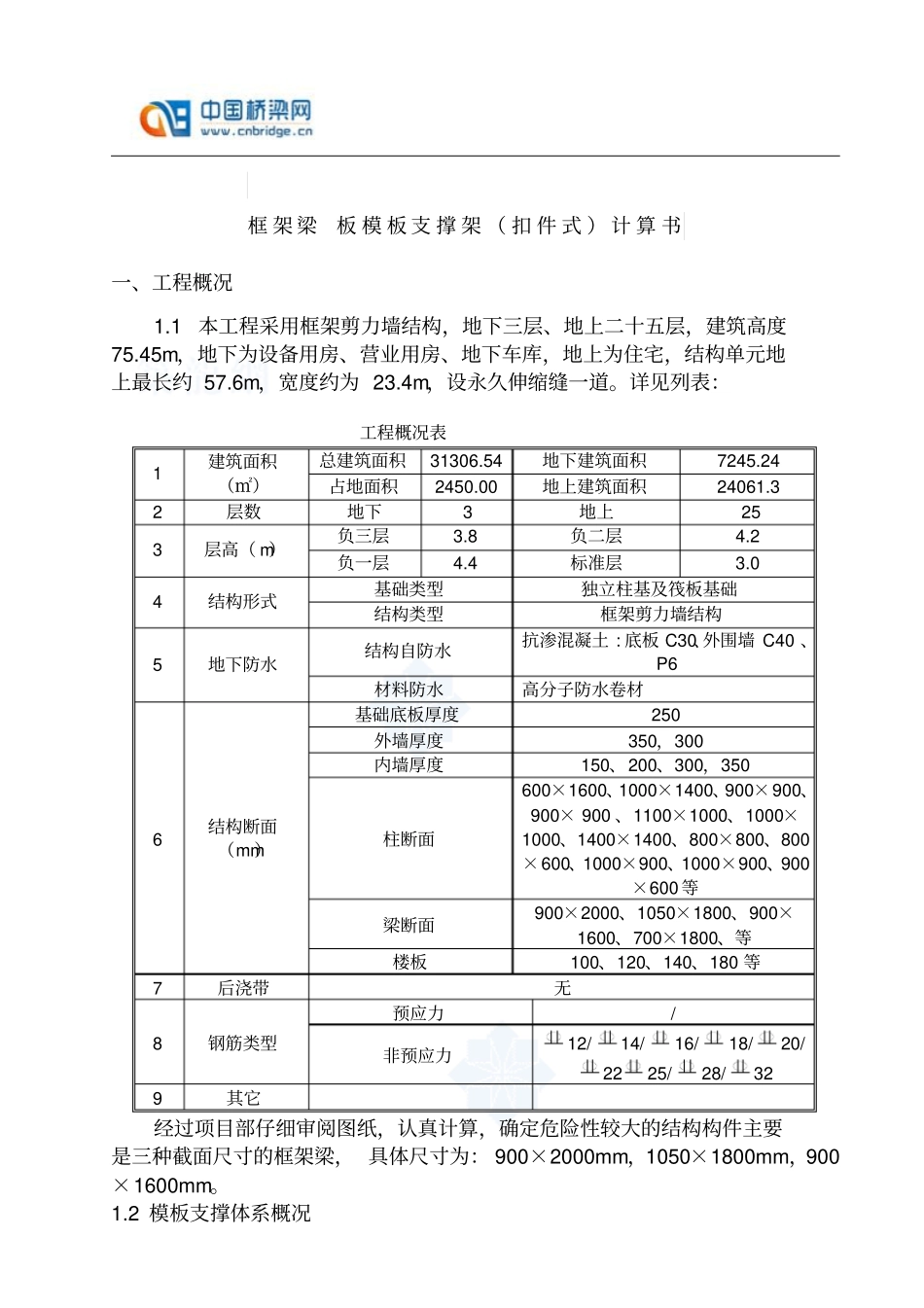

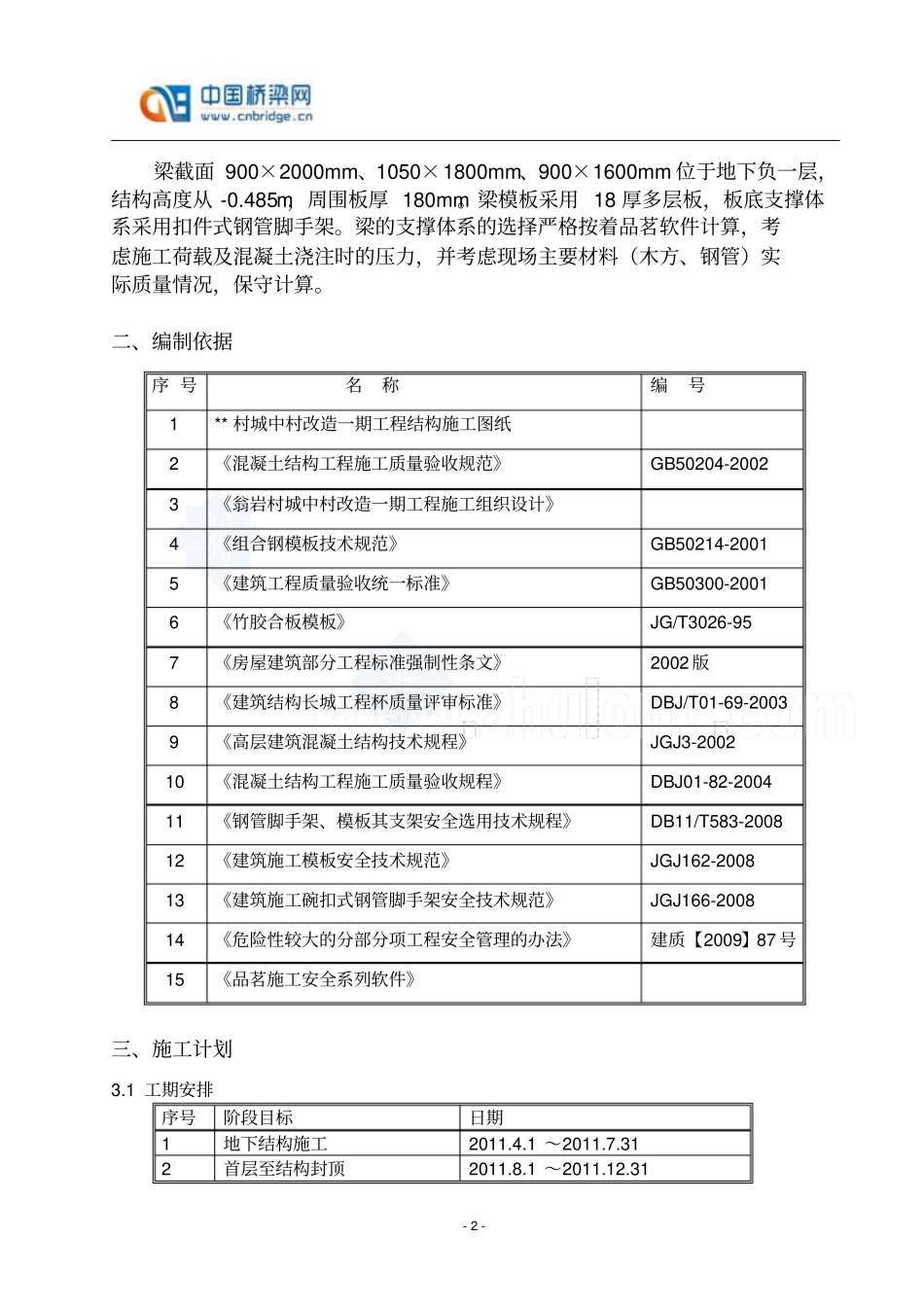

框 架 梁板 模 板 支 撑 架 （ 扣 件 式 ） 计 算 书一、工程概况1.1本工程采用框架剪力墙结构，地下三层、地上二十五层，建筑高度75.45m，地下为设备用房、营业用房、地下车库，地上为住宅，结构单元地上最长约 57.6m，宽度约为 23.4m，设永久伸缩缝一道。详见列表：工程概况表1 建筑面积（㎡）总建筑面积31306.54 地下建筑面积7245.24 占地面积2450.00 地上建筑面积24061.3 2 层数地下3 地上25 3 层高（ m）负三层3.8 负二层4.2 负一层4.4 标准层3.0 4 结构形式基础类型独立柱基及筏板基础结构类型框架剪力墙结构5 地下防水结构自防水抗渗混凝土 : 底板 C30、外围墙 C40 、P6 材料防水高分子防水卷材6 结构断面（mm）基础底板厚度250 外墙厚度350，300 内墙厚度150、200、300，350 柱断面600×1600、1000×1400、900×900、900× 900 、1100×1000、1000×1000、1400×1400、800×800、800×600、1000×900、1000×900、900×600 等梁断面900×2000、1050×1800、900×1600、700×1800、等楼板100、120、140、180 等7 后浇带无8 钢筋类型预应力/ 非预应力12/14/16/18/20/ 2225/28/32 9 其它经过项目部仔细审阅图纸，认真计算，确定危险性较大的结构构件主要是三种截面尺寸的框架梁， 具体尺寸为： 900×2000mm，1050×1800mm，900×1600mm。1.2 模板支撑体系概况- 2 - 梁截面 900×2000mm、1050×1800mm、900×1600mm 位于地下负一层，结构高度从 -0.485m，周围板厚 180mm。梁模板采用 18 厚多层板，板底支撑体系采用扣件式钢管脚手架。梁的支撑体系的选择严格按着品茗软件计算，考虑施工荷载及混凝土浇注时的压力，并考虑现场主要材料（木方、钢管）实际质量情况，保守计算。二、编制依据序 号名称编号1 ** 村城中村改造一期工程结构施工图纸2 《混凝土结构工程施工质量验收规范》GB50204-2002 3 《翁岩村城中村改造一期工程施工组织设计》4 《组合钢模板技术规范》GB50214-2001 5 《建筑工程质量验收统一标准》GB50300-2001 6 《竹胶合板模板》JG/T3026-95 7 《房屋建筑部分工程标准强制性条文》2002 版8 《建筑结构长城工程杯质量评审标准》DBJ/T01-69-2003 9 《高层建筑混凝土结构技术规程》JGJ3-2002 10 《混凝土结构工程施工质量验收规程》DBJ01-82-2004 11 《钢管脚手架、模板其支架安全选用技术规程》DB11/T583-2008 12 《建筑施工模板安全技...
