Labview实验1—6VIP免费

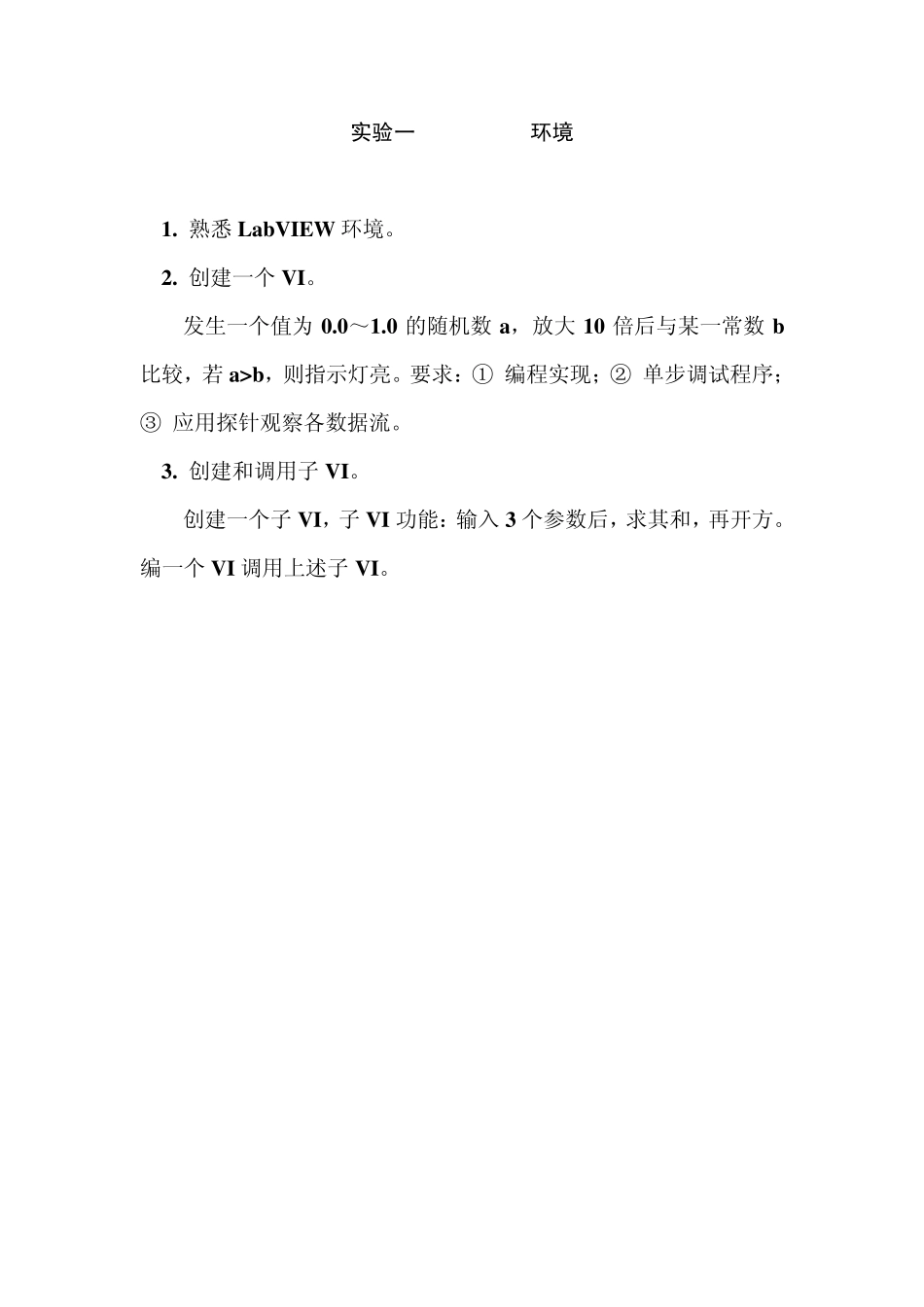

Labview实验1—6_第1页
1/7

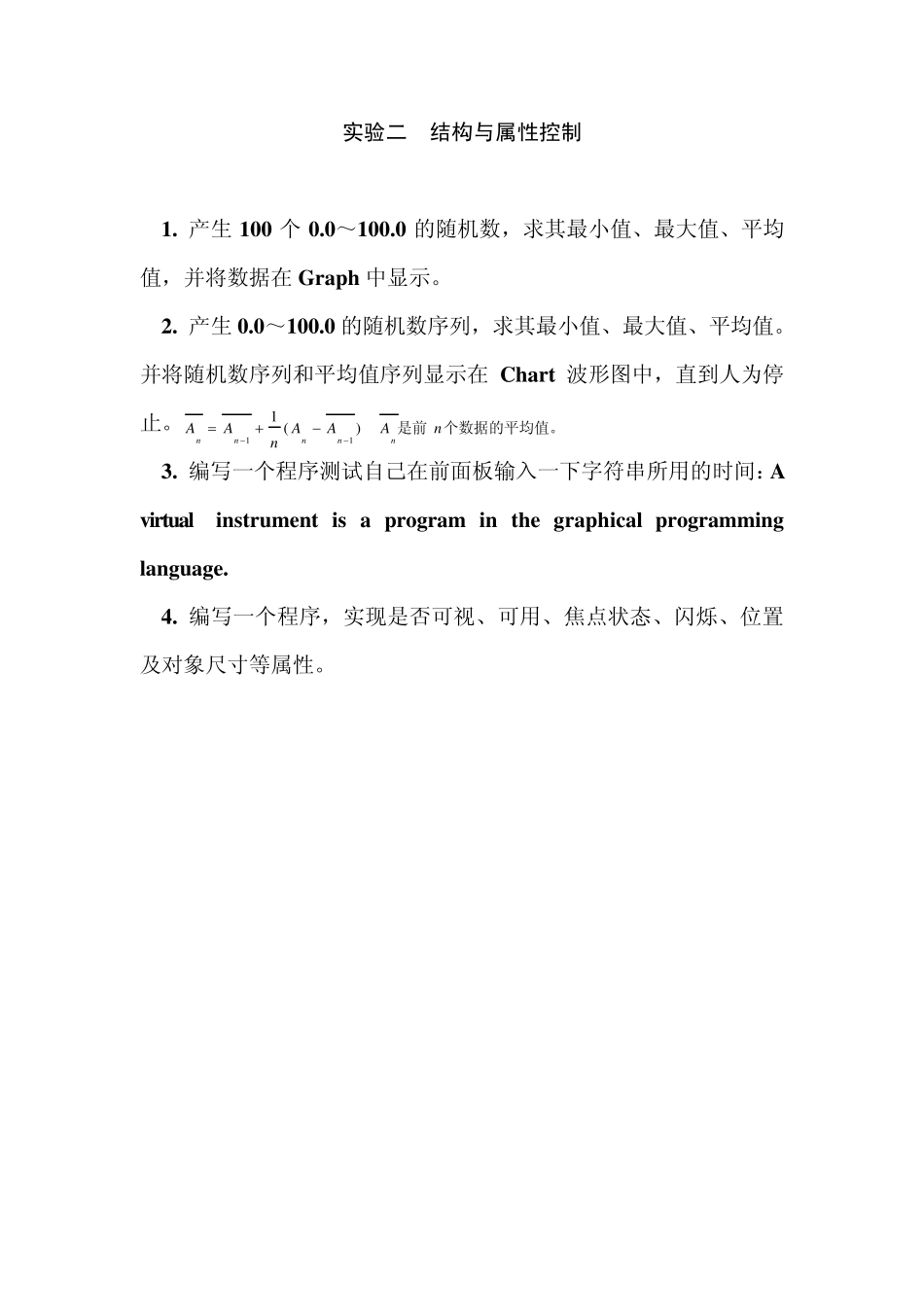

Labview实验1—6_第2页
2/7
Labview实验1—6_第3页
3/7
实验一 LabVIEW环境 1. 熟悉LabVIEW 环境。 2. 创建一个VI。 发生一个值为0.0~1.0 的随机数a,放大10 倍后与某一常数b比较,若a>b,则指示灯亮。要求:① 编程实现;② 单步调试程序;③ 应用探针观察各数据流。 3. 创建和调用子 VI。 创建一个子 VI,子 VI 功能:输入 3 个参数后,求其和,再开方。编一个VI 调用上述子 VI。 实验二 结构与属性控制 1. 产生100 个0.0~100.0 的随机数,求其最小值、最大值、平均值,并将数据在 Graph 中显示。 2. 产生0.0~100.0 的随机数序列,求其最小值、最大值、平均值。并将随机数序列和平均值序列显示在 Chart 波形图中,直到人为停止。 3. 编写一个程序测试自己在前面板输入一下字符串所用的时间:A virtual instrument is a program in the graphical programming language. 4. 编写一个程序,实现是否可视、可用、焦点状态、闪烁、位置及对象尺寸等属性。 个数据的平均值。是前 nAAAnAAnnnnn)(111实验三 变量、数组与簇 1. 在程序的前面板上创建一个数值型控件,为它输入一个数值;把这个数值乘以一个比例系数,再由该控件显示出来。 2. 生产一个正弦波,并显示在Chart波形控件上,由另外一个程序把该波形显示出来。调节两个程序运行的速度,观察对比两个波形的差异。 3. 创建一个3 行 4 列的数组,(1)求数组的最大与最小值;(2)求出创建数组的大小;(3)将该数组转置;(4)将该二维数组改为一个一维数组。 4. 创建一个簇控件,成员为字符型姓名,数值型学号,布尔型注册。从该控件中提取簇成员注册,并显示在前面板上。 实验四 波形显示 1. 在一个Graph 中用2 种不同的线宽显示一条正弦曲线和一条余弦曲线。每条曲线长128 点。正弦曲线x0=0, △x=1,余弦曲线x0=2, △x=10。 2. 在一个Chart 图中显示3 条曲线,分别用红、绿、蓝 3 种颜色范围 0~1、0~5 和0~10 的3 个随机数。 3. 用XY Graph 显示一个半径为 10 的园。 4. 产生一个10 行 10 列的二维数组,数组成员为 0~100 之间的任意整型数,用密度图显示出来。 5. 尝试使用Picture.ctl 控件画图和显示图形。 实验五 字符串与文件 I/O 1 . 创建一个字符串显示件,程序运行后显示当前系统日期、时间和自己的班级、姓名。 2 . 将范围0 ~1 0 的5 个随机数转换为一个字符串显示在前面板上。要求保留2 位小数,每个数之间用...
