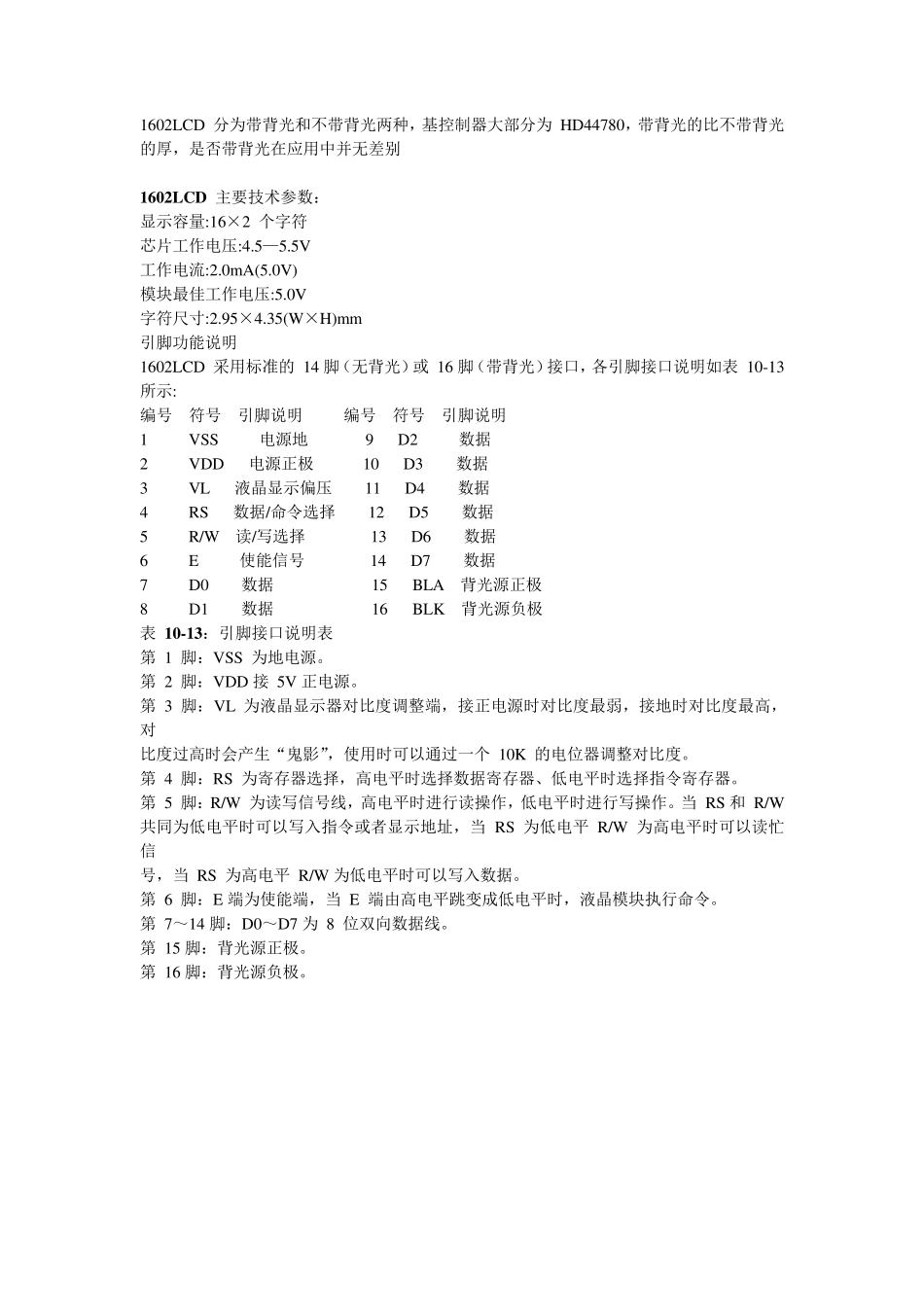

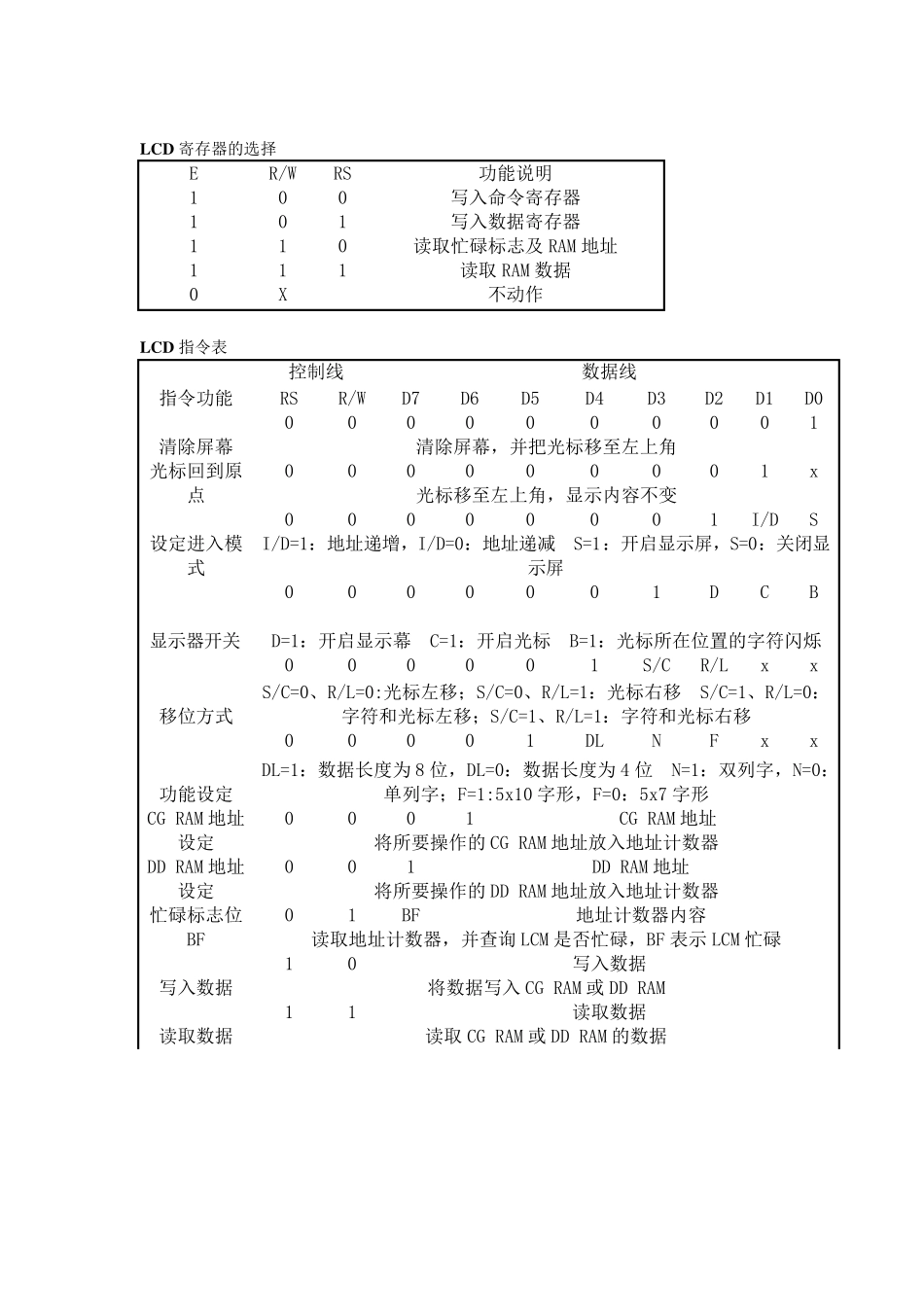

1602LCD 分为带背光和不带背光两种，基控制器大部分为 HD44780，带背光的比不带背光 的厚，是否带背光在应用中并无差别 1602LCD 主要技术参数： 显示容量:16×2 个字符 芯片工作电压:4.5—5.5V 工作电流:2.0mA(5.0V) 模块最佳工作电压:5.0V 字符尺寸:2.95×4.35(W×H)mm 引脚功能说明 1602LCD 采用标准的 14 脚（无背光）或 16 脚（带背光）接口，各引脚接口说明如表 10-13 所示: 编号 符号 引脚说明 编号 符号 引脚说明 1 VSS 电源地 9 D2 数据 2 VDD 电源正极 10 D3 数据 3 VL 液晶显示偏压 11 D4 数据 4 RS 数据/命令选择 12 D5 数据 5 R/W 读/写选择 13 D6 数据 6 E 使能信号 14 D7 数据 7 D0 数据 15 BLA 背光源正极 8 D1 数据 16 BLK 背光源负极 表 10-13：引脚接口说明表 第 1 脚：VSS 为地电源。 第 2 脚：VDD 接 5V 正电源。 第 3 脚：VL 为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对 比度过高时会产生“鬼影”，使用时可以通过一个 10K 的电位器调整对比度。 第 4 脚：RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。 第 5 脚：R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 R/W 共同为低电平时可以写入指令或者显示地址，当 RS 为低电平 R/W 为高电平时可以读忙信 号，当 RS 为高电平 R/W 为低电平时可以写入数据。 第 6 脚：E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。 第 7～14 脚：D0～D7 为 8 位双向数据线。 第 15 脚：背光源正极。 第 16 脚：背光源负极。 LCD 寄存器的选择 E R/W RS 功能说明 1 0 0 写入命令寄存器 1 0 1 写入数据寄存器 1 1 0 读取忙碌标志及RAM 地址 1 1 1 读取RAM 数据 0 X 不动作 LCD 指令表 指令功能 控制线 数据线 RS R/W D7 D6 D5 D4 D3 D2 D1 D0 清除屏幕 0 0 0 0 0 0 0 0 0 1 清除屏幕，并把光标移至左上角 光标回到原点 0 0 0 0 0 0 0 0 1 x 光标移至左上角，显示内容不变 设定进入模式 0 0 0 0 0 0 0 1 I/D S I/D=1：地址递增，I/D=0：地址递减 S=1：开启显示屏，S=0：关闭显示屏 显示器开关 0 0 0 0 0 0 1 D C B D=1：开启显示幕 C=1：开启光标 B=1：光标所在...
