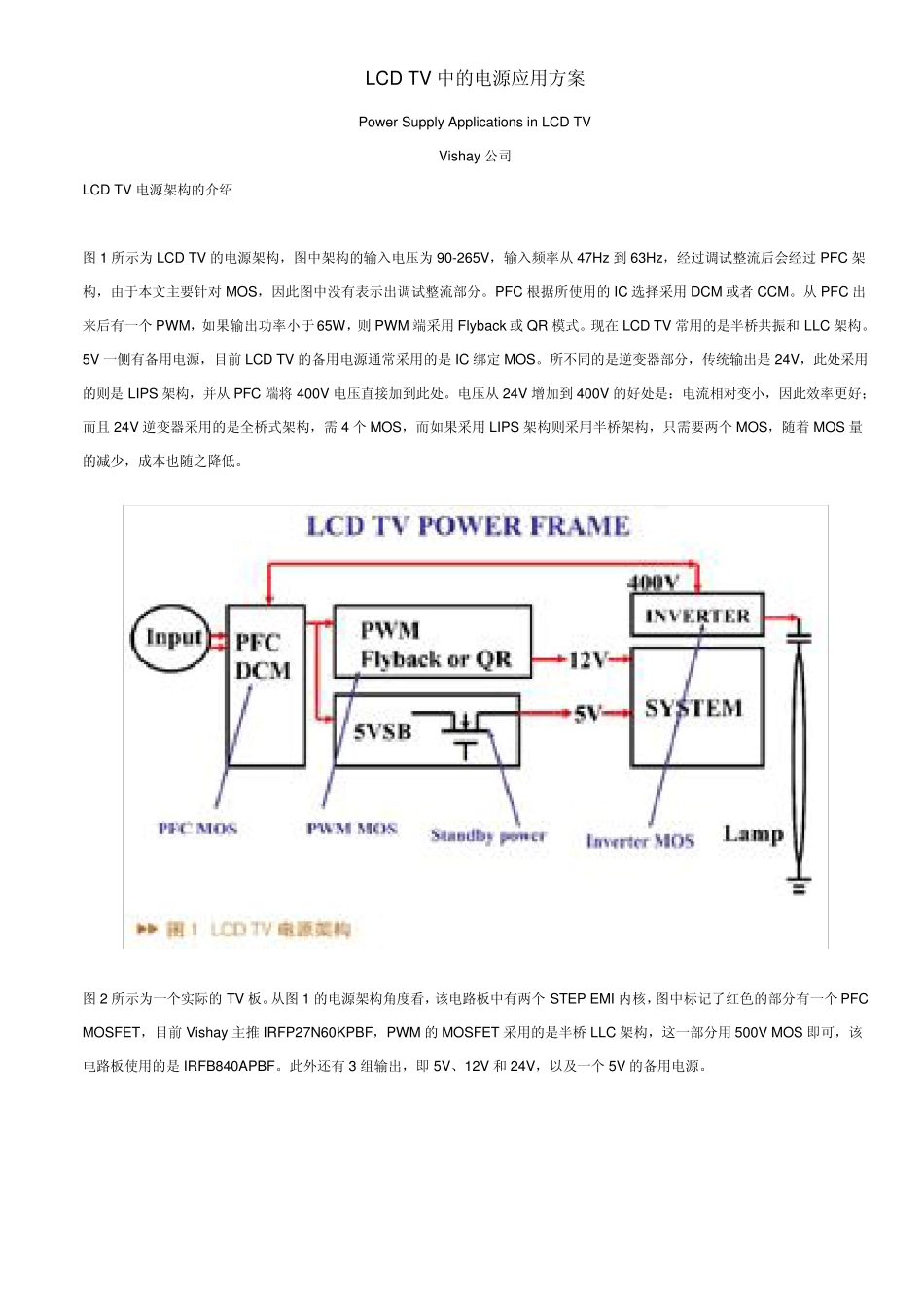

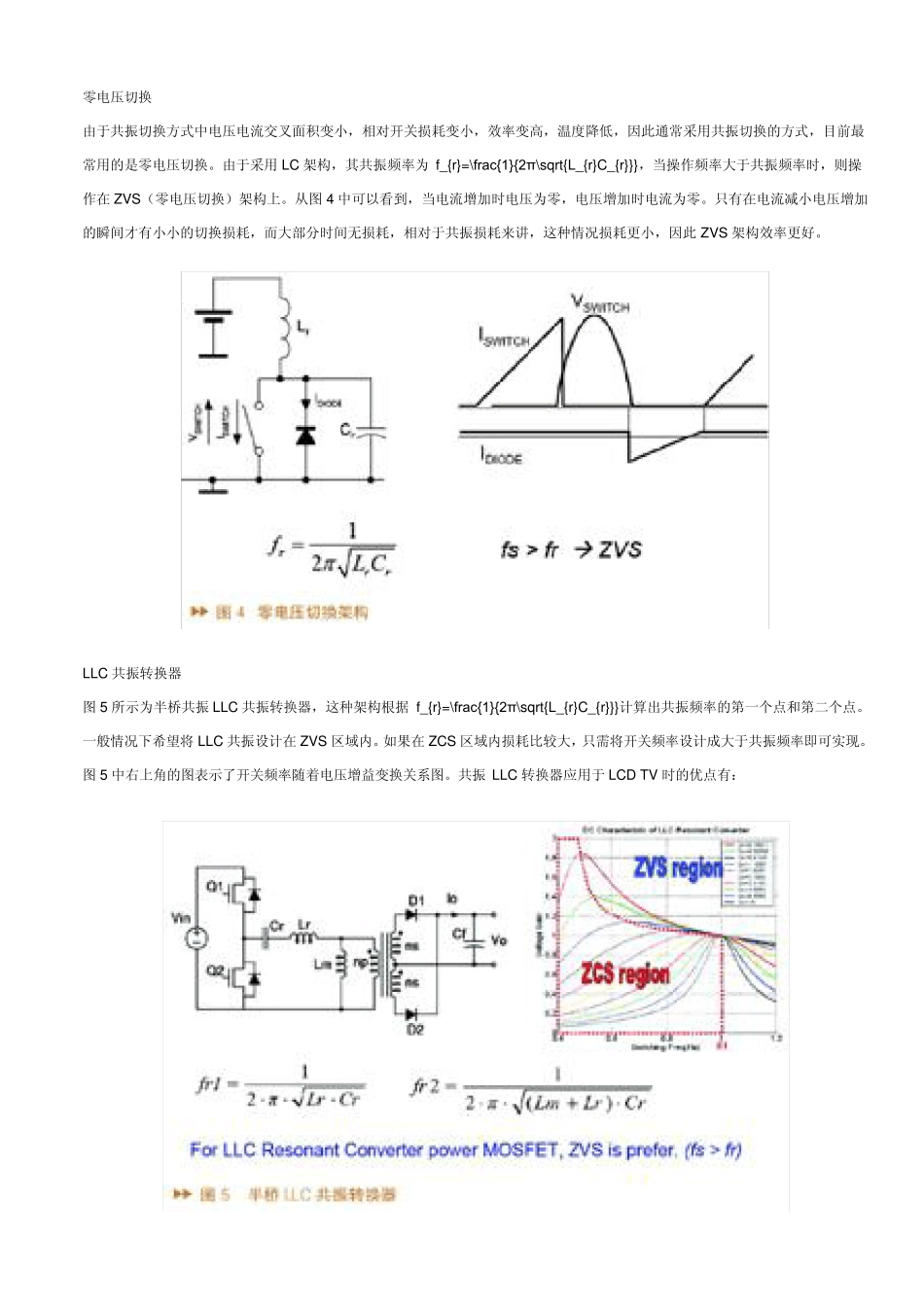

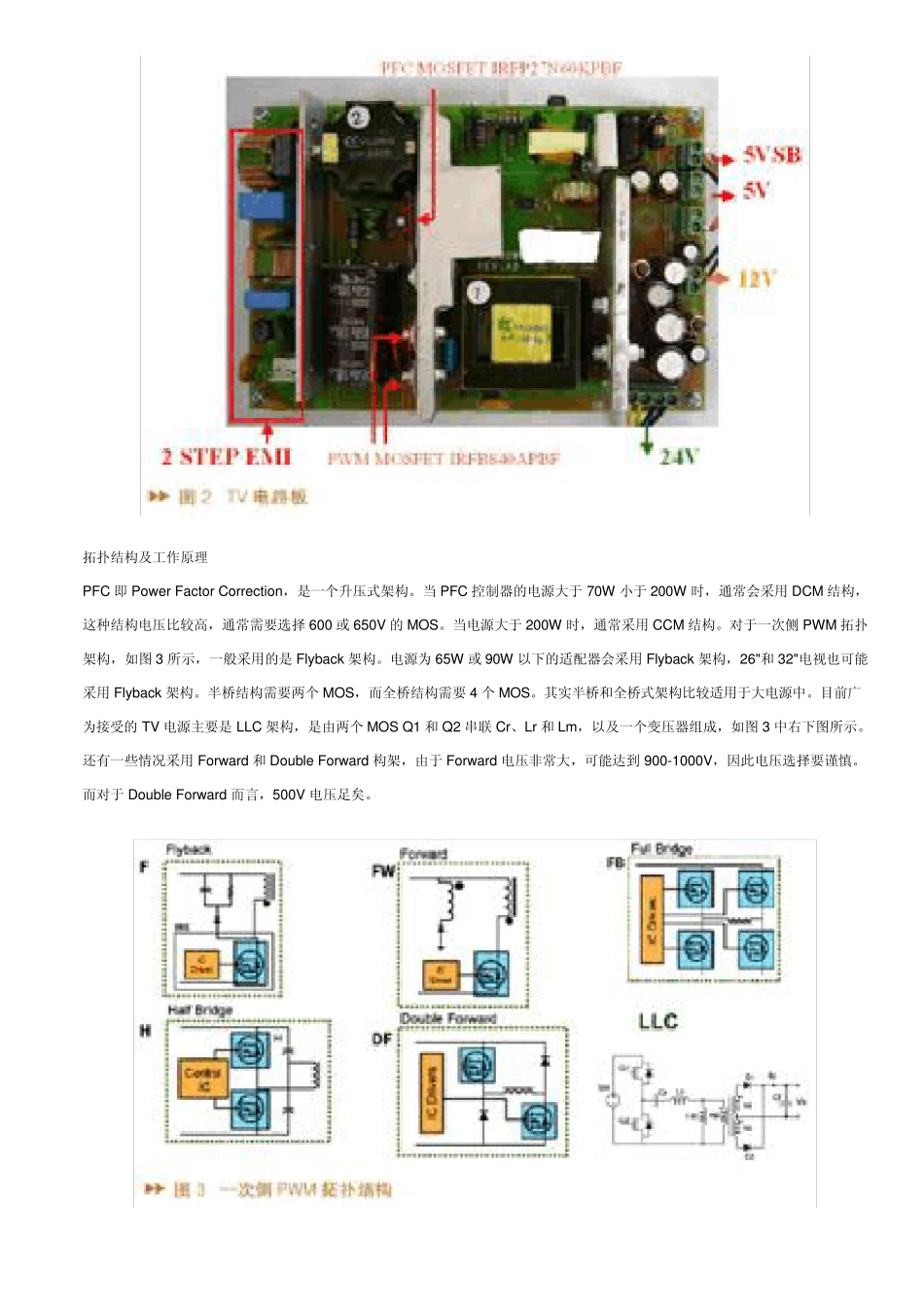

LCD TV 中的电源应用方案 Power Supply Applications in LCD TV Vishay公司 LCD TV 电源架构的介绍 图 1 所示为 LCD TV 的电源架构，图中架构的输入电压为 90-265V，输入频率从 47Hz到 63Hz，经过调试整流后会经过 PFC 架构，由于本文主要针对 MOS，因此图中没有表示出调试整流部分。PFC 根据所使用的 IC 选择采用 DCM 或者 CCM。从 PFC 出来后有一个 PWM，如果输出功率小于 65W，则 PWM 端采用 Flyback 或 QR 模式。现在 LCD TV 常用的是半桥共振和 LLC 架构。5V 一侧有备用电源，目前 LCD TV 的备用电源通常采用的是 IC 绑定 MOS。所不同的是逆变器部分，传统输出是 24V，此处采用的则是 LIPS 架构，并从 PFC 端将 400V 电压直接加到此处。电压从 24V 增加到 400V 的好处是：电流相对变小，因此效率更好；而且 24V 逆变器采用的是全桥式架构，需 4 个 MOS，而如果采用 LIPS 架构则采用半桥架构，只需要两个 MOS，随着 MOS 量的减少，成本也随之降低。 图 2 所示为一个实际的 TV 板。从图 1 的电源架构角度看，该电路板中有两个 STEP EMI 内核，图中标记了红色的部分有一个 PFC MOSFET，目前 Vishay主推IRFP27N60KPBF，PWM 的 MOSFET 采用的是半桥 LLC 架构，这一部分用 500V MOS 即可，该电路板使用的是 IRFB840APBF。此外还有 3 组输出，即5V、12V 和 24V，以及一个 5V 的备用电源。 拓扑结构及工作原理 PFC 即Power Factor Correction，是一个升压式架构。当PFC 控制器的电源大于70W 小于200W 时，通常会采用DCM 结构，这种结构电压比较高，通常需要选择600 或650V 的MOS。当电源大于200W 时，通常采用CCM 结构。对于一次侧PWM 拓扑架构，如图3 所示，一般采用的是Flyback 架构。电源为65W 或90W 以下的适配器会采用Flyback 架构，26"和32"电视也可能采用Flyback 架构。半桥结构需要两个MOS，而全桥结构需要4 个MOS。其实半桥和全桥式架构比较适用于大电源中。目前广为接受的TV 电源主要是LLC 架构，是由两个MOS Q1 和Q2 串联Cr、Lr 和Lm，以及一个变压器组成，如图3 中右下图所示。还有一些情况采用Forward 和Double Forward 构架，由于Forward 电压非常大，可能达到 900-1000V，因此电压选择要谨慎。而对于Double Forward 而言，500V 电压足矣。 零电压切换 由于共振切换方式中电压电流交叉面...
