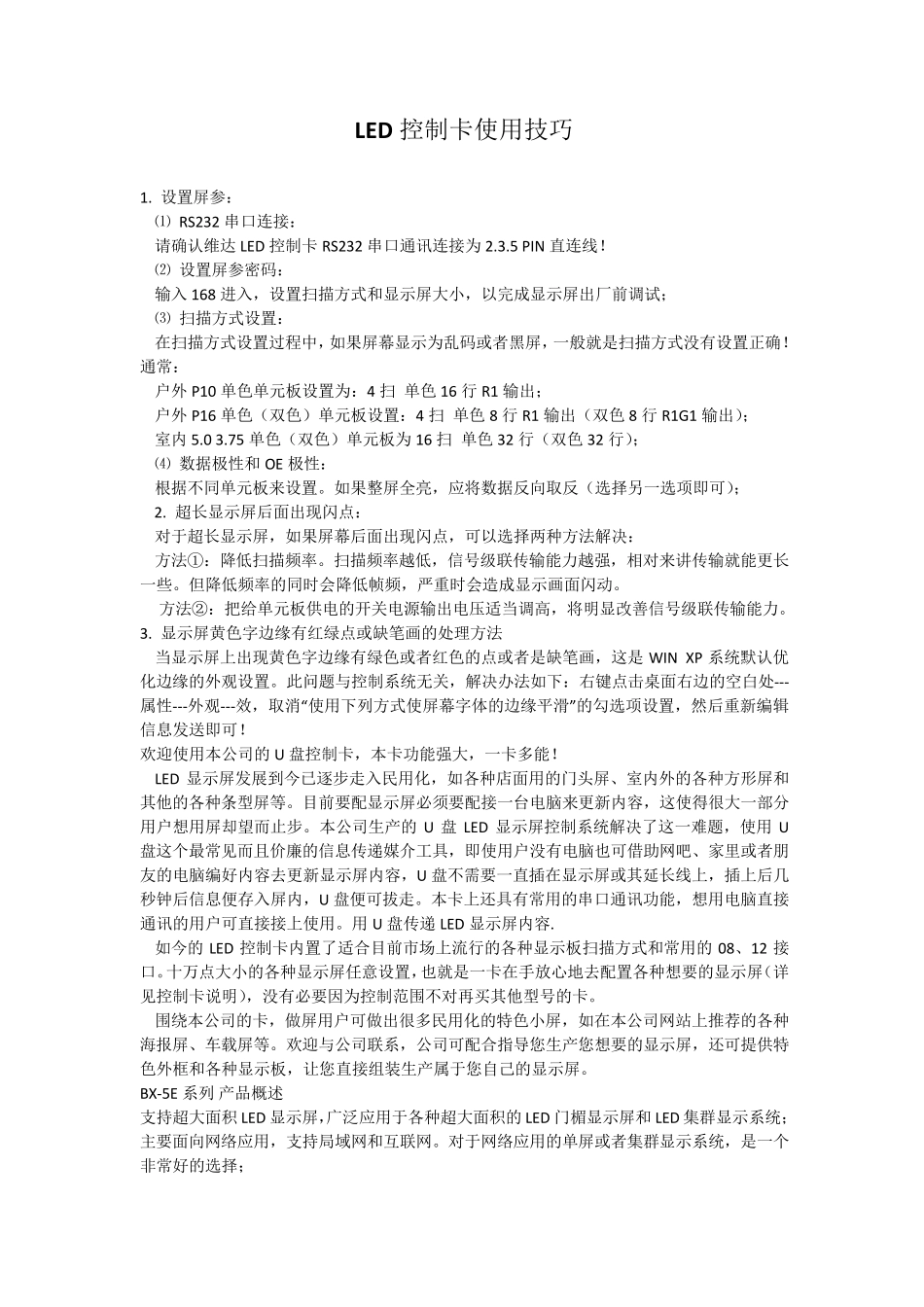

LED 控制卡使用技巧 1. 设置屏参： ⑴ RS232 串口连接： 请确认维达LED 控制卡RS232 串口通讯连接为2.3.5 PIN 直连线！ ⑵ 设置屏参密码： 输入168 进入，设置扫描方式和显示屏大小，以完成显示屏出厂前调试； ⑶ 扫描方式设置： 在扫描方式设置过程中，如果屏幕显示为乱码或者黑屏，一般就是扫描方式没有设置正确！通常： 户外P10 单色单元板设置为：4 扫 单色16 行R1 输出； 户外P16 单色（双色）单元板设置：4 扫 单色8 行R1 输出（双色8 行R1G1 输出）； 室内5.0 3.75 单色（双色）单元板为16 扫 单色32 行（双色32 行）； ⑷ 数据极性和OE 极性： 根据不同单元板来设置。如果整屏全亮，应将数据反向取反（选择另一选项即可）； 2. 超长显示屏后面出现闪点： 对于超长显示屏，如果屏幕后面出现闪点，可以选择两种方法解决： 方法①：降低扫描频率。扫描频率越低，信号级联传输能力越强，相对来讲传输就能更长一些。但降低频率的同时会降低帧频，严重时会造成显示画面闪动。 方法②：把给单元板供电的开关电源输出电压适当调高，将明显改善信号级联传输能力。 3. 显示屏黄色字边缘有红绿点或缺笔画的处理方法 当显示屏上出现黄色字边缘有绿色或者红色的点或者是缺笔画，这是WIN XP 系统默认优化边缘的外观设置。此问题与控制系统无关，解决办法如下：右键点击桌面右边的空白处---属性---外观---效，取消“使用下列方式使屏幕字体的边缘平滑”的勾选项设置，然后重新编辑信息发送即可！ 欢迎使用本公司的 U 盘控制卡，本卡功能强大，一卡多能！ LED 显示屏发展到今已逐步走入民用化，如各种店面用的门头屏、室内外的各种方形屏和其他的各种条型屏等。目前要配显示屏必须要配接一台电脑来更新内容，这使得很大一部分用户想用屏却望而止步。本公司生产的 U 盘 LED 显示屏控制系统解决了这一难题，使用U盘这个最常见而且价廉的信息传递媒介工具，即使用户没有电脑也可借助网吧、家里或者朋友的电脑编好内容去更新显示屏内容，U 盘不需要一直插在显示屏或其延长线上，插上后几秒钟后信息便存入屏内，U 盘便可拔走。本卡上还具有常用的串口通讯功能，想用电脑直接通讯的用户可直接接上使用。用U 盘传递 LED 显示屏内容. 如今的 LED 控制卡内置了适合目前市场上流行的各种显示板扫描方式和常用的 08、12 接口。十万点大小的各种显示屏任意设置，也就是一卡在手放心地去配置各...
