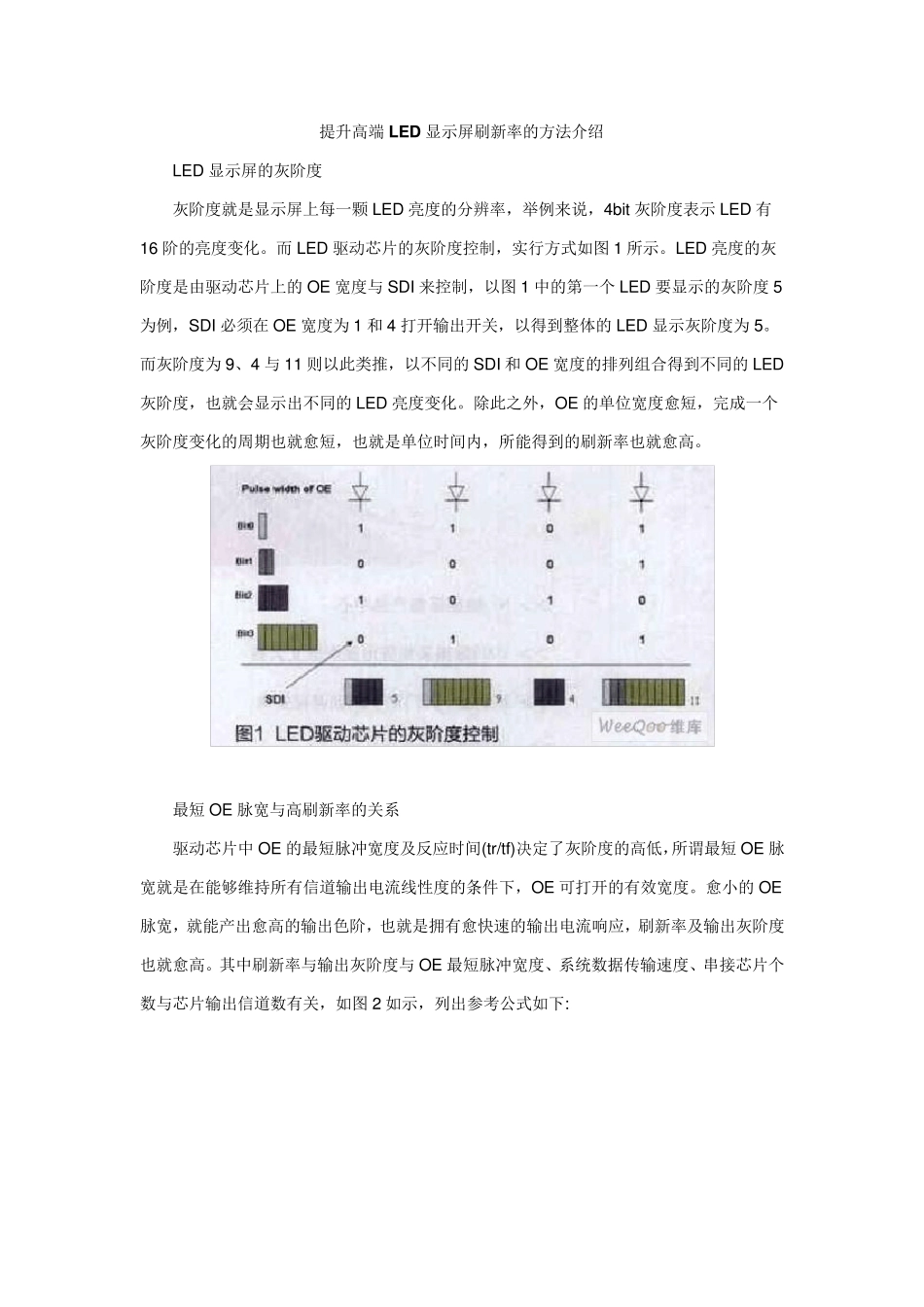

提升高端LED 显示屏刷新率的方法介绍 LED 显示屏的灰阶度 灰阶度就是显示屏上每一颗LED 亮度的分辨率，举例来说，4bit 灰阶度表示LED 有16 阶的亮度变化。而LED 驱动芯片的灰阶度控制，实行方式如图1 所示。LED 亮度的灰阶度是由驱动芯片上的OE 宽度与SDI 来控制，以图1 中的第一个LED 要显示的灰阶度5为例，SDI 必须在OE 宽度为1 和4 打开输出开关，以得到整体的LED 显示灰阶度为5。而灰阶度为9、4 与11 则以此类推，以不同的SDI 和OE 宽度的排列组合得到不同的LED灰阶度，也就会显示出不同的LED 亮度变化。除此之外，OE 的单位宽度愈短，完成一个灰阶度变化的周期也就愈短，也就是单位时间内，所能得到的刷新率也就愈高。 最短 OE 脉宽与高刷新率的关系 驱动芯片中OE 的最短脉冲宽度及反应时间(tr/tf)决定了灰阶度的高低，所谓最短 OE 脉宽就是在能够维持所有信道输出电流线性度的条件下，OE 可打开的有效宽度。愈小的OE脉宽，就能产出愈高的输出色阶，也就是拥有愈快速的输出电流响应，刷新率及输出灰阶度也就愈高。其中刷新率与输出灰阶度与OE 最短脉冲宽度、系统数据传输速度、串接芯片个数与芯片输出信道数有关，如图2 如示，列出参考公式如下: Frefresh : 刷新率(Hz) 根据上列参考公式，如果单一控制器有8 个输出口，带截面积为64×64 单色屏，所需要的串接芯片个数NIC=32，输出灰阶度设为12 位(4,096 级)，如果采用具备16 个输出信道、数据传输速度为20MHz 和 OE 最短脉冲宽度为300ns 的驱动芯片，代入计算可得到刷新率有723Hz，但如果输出灰阶度想提高为14 位(4,096 级)，刷新率则是下降至 196Hz，如果输出灰阶度想提高到 16 位(65,536 级)，刷新率则仅有50Hz，而一般系统输入的画面更新率至少 60Hz，因此如此低的刷新率已无法供应一般显示屏系统的需求。 在上述情况中，如果想提高输出灰阶度，同时又想提高刷新率，可以选择较小 OE 脉冲宽度的驱动芯片。如果采用OE 最短脉冲宽度为50ns 的芯片，即使数据传输速度为10MHz，输出灰阶度提高为16位(65,536级)，刷新率仍可输出287Hz，在输出灰阶度设为14位(4,096级)时，刷新率可提升到 1001Hz，在输出灰阶度设回为12 位(4,096 级)时，刷新率更可大幅提高到1,953Hz 。所以愈小的 OE 脉冲宽度，可提升输出的色阶和画面的刷新率，高输出色阶则提供了更丰富多彩的 LED 显示屏图像，而高刷新率提供了 LED 显示屏流畅无闪烁...
