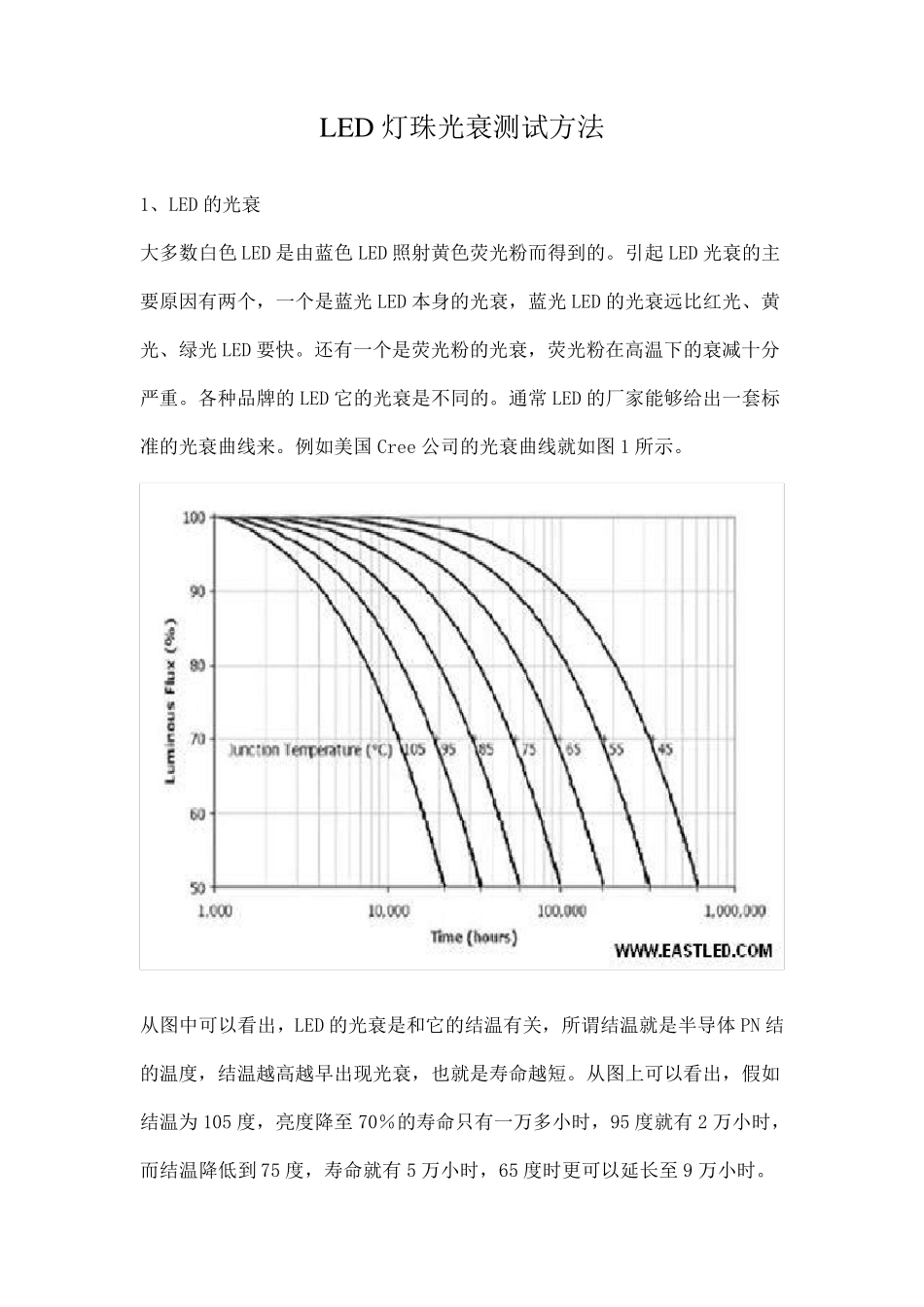

LED 灯珠光衰测试方法 1、LED 的光衰 大多数白色 LED 是由蓝色 LED 照射黄色荧光粉而得到的。引起 LED 光衰的主要原因有两个，一个是蓝光LED 本身的光衰，蓝光LED 的光衰远比红光、黄光、绿光LED 要快。还有一个是荧光粉的光衰，荧光粉在高温下的衰减十分严重。各种品牌的 LED 它的光衰是不同的。通常 LED 的厂家能够给出一套标准的光衰曲线来。例如美国 Cree 公司的光衰曲线就如图 1 所示。 从图中可以看出，LED 的光衰是和它的结温有关，所谓结温就是半导体 PN 结的温度，结温越高越早出现光衰，也就是寿命越短。从图上可以看出，假如结温为 105 度，亮度降至 70％的寿命只有一万多小时，95 度就有 2 万小时，而结温降低到 75 度，寿命就有 5 万小时，65 度时更可以延长至 9 万小时。所以延长寿命的关键就是要降低结温。不过这些数据只适合于Cree 的LED。并不适合于其他公司的LED。例如Lumiled 公司的LuxeonK2 的光衰曲线就如图2 所示。 当结温从115℃提高到 135℃，就会使寿命从50,000 小时降低到 20,000 小时。 其他各家公司的光衰曲线应当可以向原厂索取。 2、如何才能延长LED 的寿命 由图中可以得出结论，要延长其寿命的关键是要降低其结温。而降低结温的关键就是要有好的散热器。能够及时地把 LED 产生的热散发出去。 在这里我们不准备讨论如何设计散热器的问题，而是要讨论哪一个散热器的散热效果相对比较好的问题。实际上，这是一个结温的测量问题，假如我们能够测量任何一种散热器所能达到的结温，那么不但可以比较各种散热器的散热效果，而且还能知道采用这种散热器以后所能实现的LED 寿命。 3、如何测量结温 结温看上去是一个温度测量问题，可是要测量的结温在LED 的内部，总不能拿一个温度计或热电偶放进 PN 结来测量它的温度。当然它的外壳温度还是可以用热电偶测量的，然后根据给出的热阻 Rjc（结到外壳），可以推算出它的结温。但是在安装好散热器以后，问题就又变得复杂起来了。因为通常 LED是焊接到铝基板，而铝基板又安装到散热器上，假如只能测量散热器外壳的温度，那么要推算结温就必须知道很多热阻的值。包括 Rjc（结到外壳），Rcm（外壳到铝基板，其实其中还应当包括薄膜印制版的热阻），Rms（铝基板到散热器），Rsa（散热器到空气），其中只要有一个数据不准确就会影响测试的准确度。图 3 给出了 LED 到散热器各个热阻的示意图。其中合并了很多热阻，...
