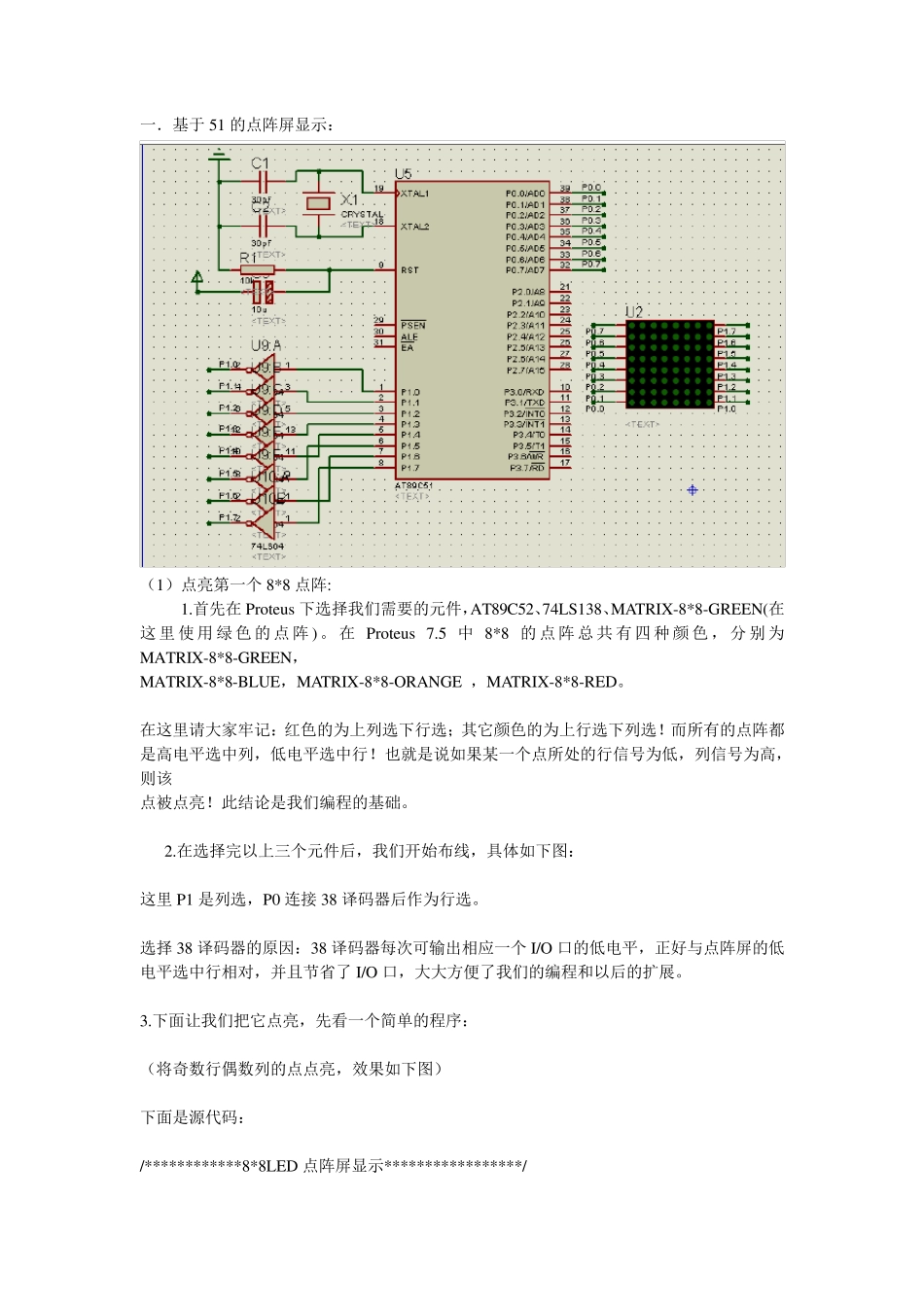

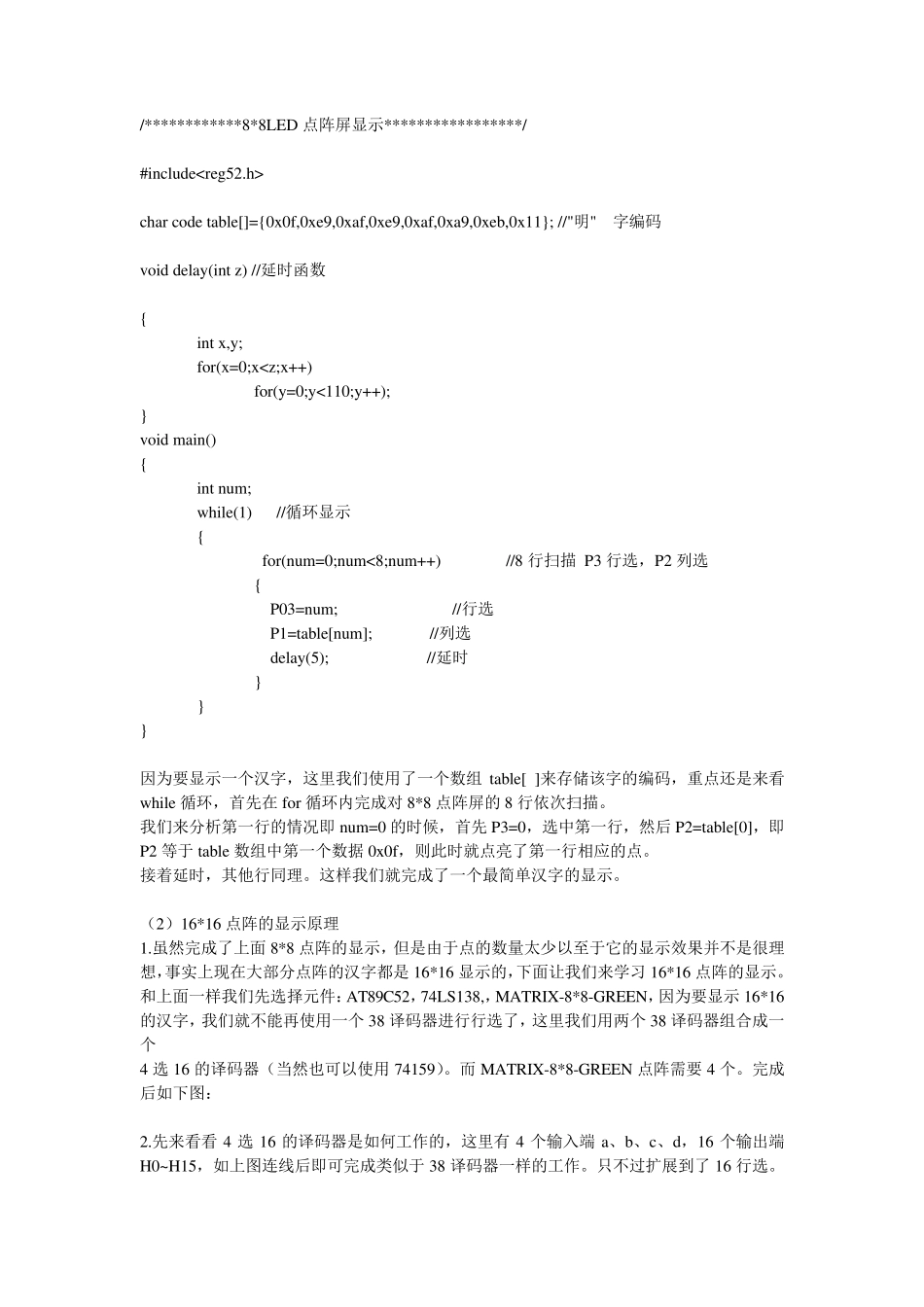

一．基于51 的点阵屏显示： （1）点亮第一个8*8 点阵: 1.首先在Proteu s 下选择我们需要的元件，AT89C52、74LS138、MATRIX-8*8-GREEN(在这 里 使 用 绿 色 的点阵) 。 在Proteu s 7.5 中 8*8 的点阵总 共 有 四 种 颜 色 ，分 别 为MATRIX-8*8-GREEN， MATRIX-8*8-BLUE，MATRIX-8*8-ORANGE ，MATRIX-8*8-RED。 在这里请大家牢记：红色的为上列选下行选；其它颜色的为上行选下列选！而所有的点阵都是高电平选中列，低电平选中行！也就是说如果某一个点所处的行信号为低，列信号为高，则该 点被点亮！此结论是我们编程的基础。 2.在选择完以上三个元件后，我们开始布线，具体如下图： 这里 P1 是列选，P0 连接 38 译码器后作为行选。 选择38 译码器的原因：38 译码器每次可输出相应一个I/O 口的低电平，正好与点阵屏的低电平选中行相对，并且节省了 I/O 口，大大方便了我们的编程和以后的扩展。 3.下面让我们把它点亮，先看一个简单的程序： （将奇数行偶数列的点点亮，效果如下图） 下面是源代码： /************8*8LED 点阵屏显示*****************/ #include void delay(int z) //延时函数 { int x,y; for(x=0;x char code table[]={0x0f,0xe9,0xaf,0xe9,0xaf,0xa9,0xeb,0x11}; //"明" 字...
