LeicaTCSSP5简明操作规程VIP免费

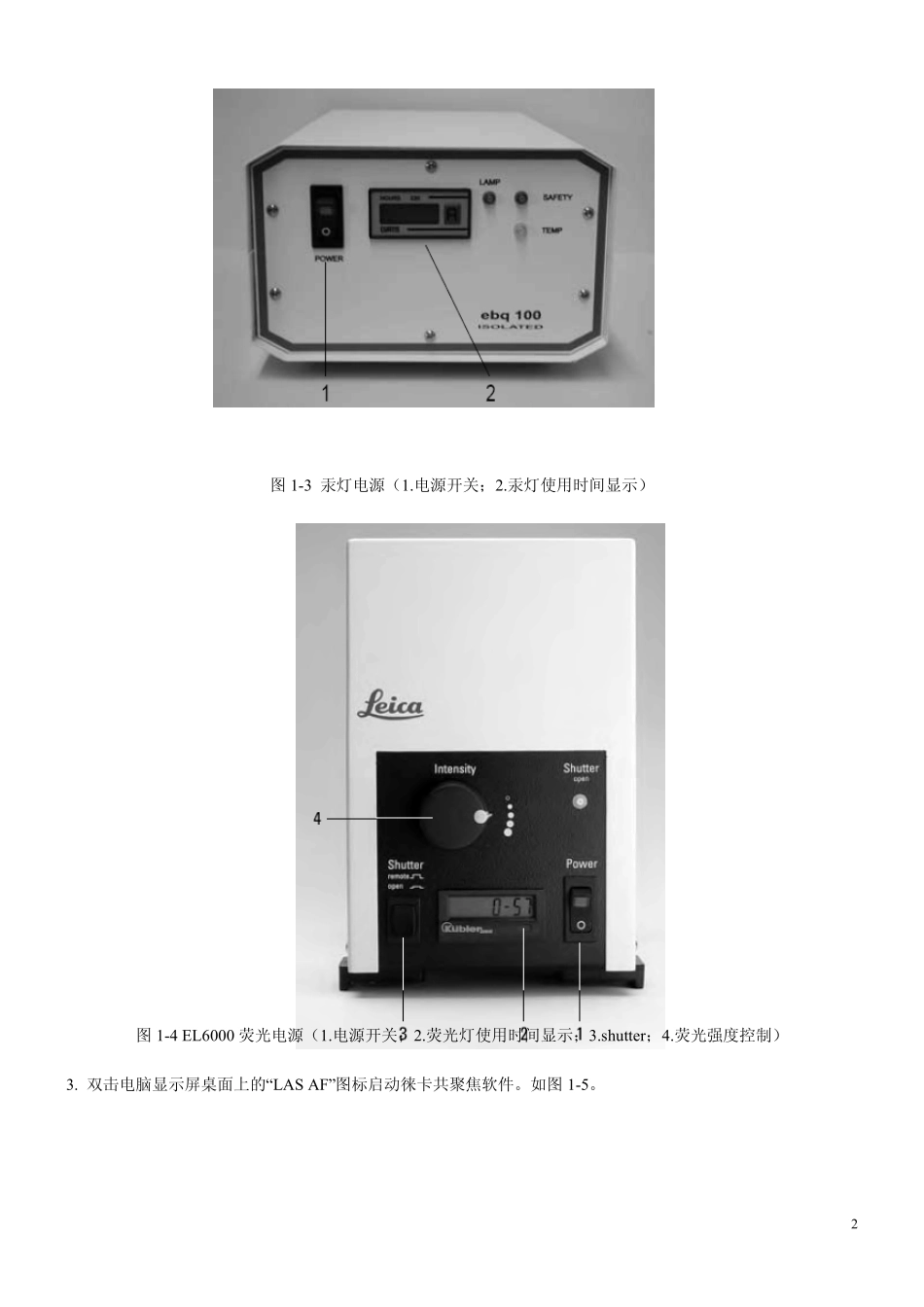

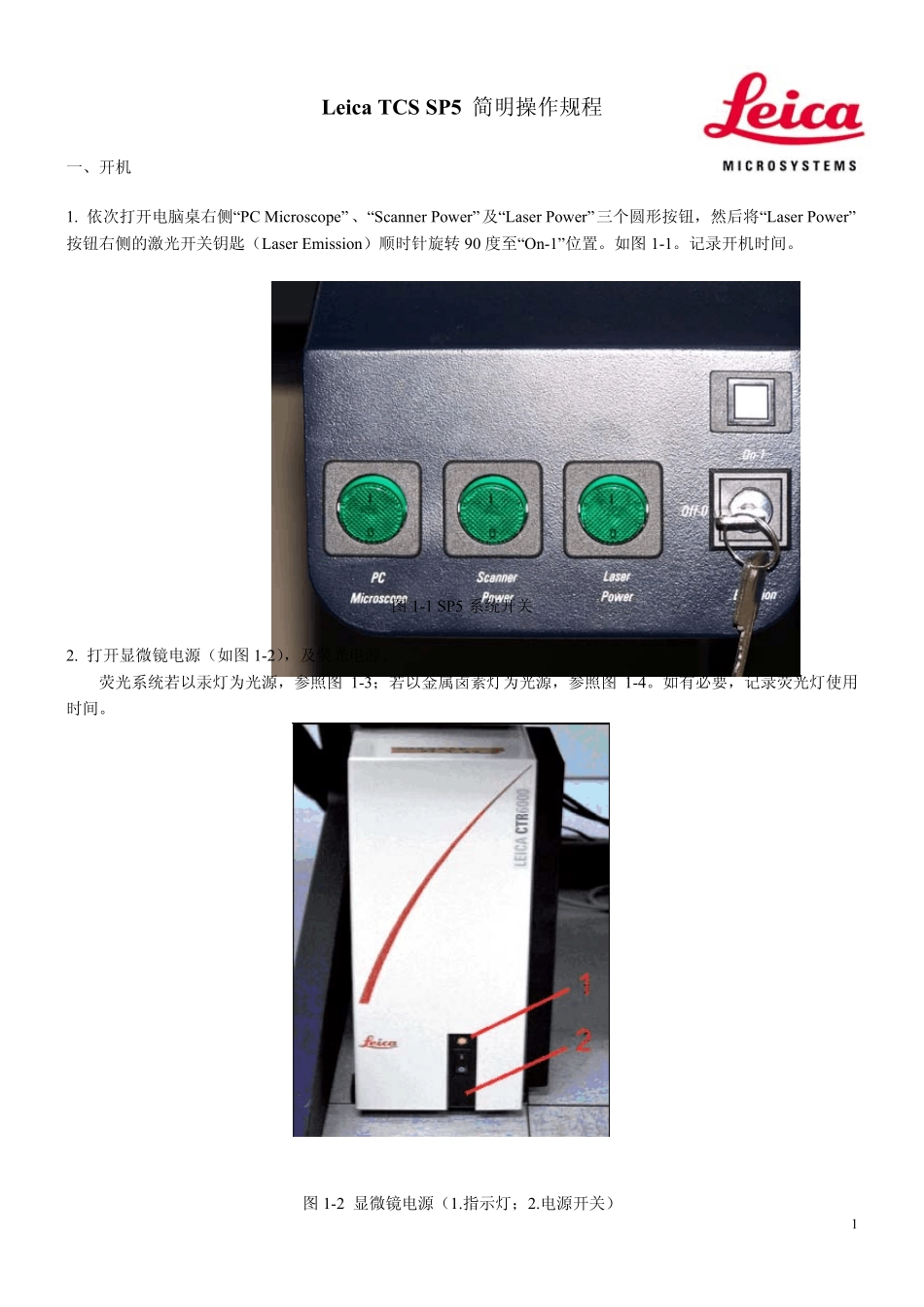

1 Leica TCS SP5 简明操作规程 一、开机 1. 依次打开电脑桌右侧“PC Microscope”、“Scanner Power”及“Laser Power”三个圆形按钮，然后将“Laser Power”按钮右侧的激光开关钥匙（Laser Emission）顺时针旋转 90 度至“On-1”位置。如图 1-1。记录开机时间。 图 1-1 SP5 系统开关 2. 打开显微镜电源（如图 1-2），及荧光电源。 荧光系统若以汞灯为光源，参照图 1-3；若以金属卤素灯为光源，参照图 1-4。如有必要，记录荧光灯使用时间。 图 1-2 显微镜电源（1.指示灯；2.电源开关） 2 图1-3 汞灯电源（1.电源开关；2.汞灯使用时间显示） 图1-4 EL6000 荧光电源（1.电源开关；2.荧光灯使用时间显示；3.shutter；4.荧光强度控制） 3. 双击电脑显示屏桌面上的“LAS AF”图标启动徕卡共聚焦软件。如图1-5。 3 图1-5 LAS AF 图标 4. 如需使用快扫系统，在“Activate Resonant Scanner”选项前打勾。如图1-6。 图1-6 快扫或高分辨成像系统模式 5. 点击“OK”以打开软件。如图1-7。打开后显示 LAS AF 基本界面。如图1-8。 图1-7 LAS AF 启动界面 4 图 1-8 LAS AF 基本界面 5二、在显微镜下观察样品 1. 选择合适的物镜，可通过显微镜主机右侧的物镜转换按钮，如图 2-1，或软件中的“Objectives” 键进行选择，如图 2-2。 图 2-1 显微镜主机右侧部分（1. 调焦按钮；2. 物镜转换按钮） 图 2-2 通过软件选择物镜 2. 将样品置于载物台上，在明场条件下选择合适的视野。通过显微镜主机右侧的按钮进行调焦，以及显微镜主机左侧的“INT”功能键调节光强。如图 2-3。 2 6 图2-3 显微镜主机左侧部分功能键 （1. 透射与反射切换按钮；2. 孔径光阑调节按钮；3. 光强调节按钮；4. 视场光阑调节按钮） 3. 按“TL/IL”功能键转换至荧光观察方法，通过显微镜前面板的按钮选择合适的荧光滤块，进行样品的荧光观察。如图2-4。 图2-4 显微镜前面板（红线所示为荧光滤块选择按钮，红色椭圆所示为荧光shutter 按钮） 4. 观察完毕后，按显微镜前面板上的荧光“SHUTTER”键以保护样品。如图2-4。 7三、采集共聚焦图像 1. 点击工具栏下方的“Configuration”，再点击“Laser”，用9打开所需激光。如需使用 Ar 离子激光，拖动滑块调节激光输出功率。如图 3-1。 图 3-1 激光的选择 表 3-1 常用激光及其激发波长 激光 激发波长 405 Diode 405 nm Argon 458,...
