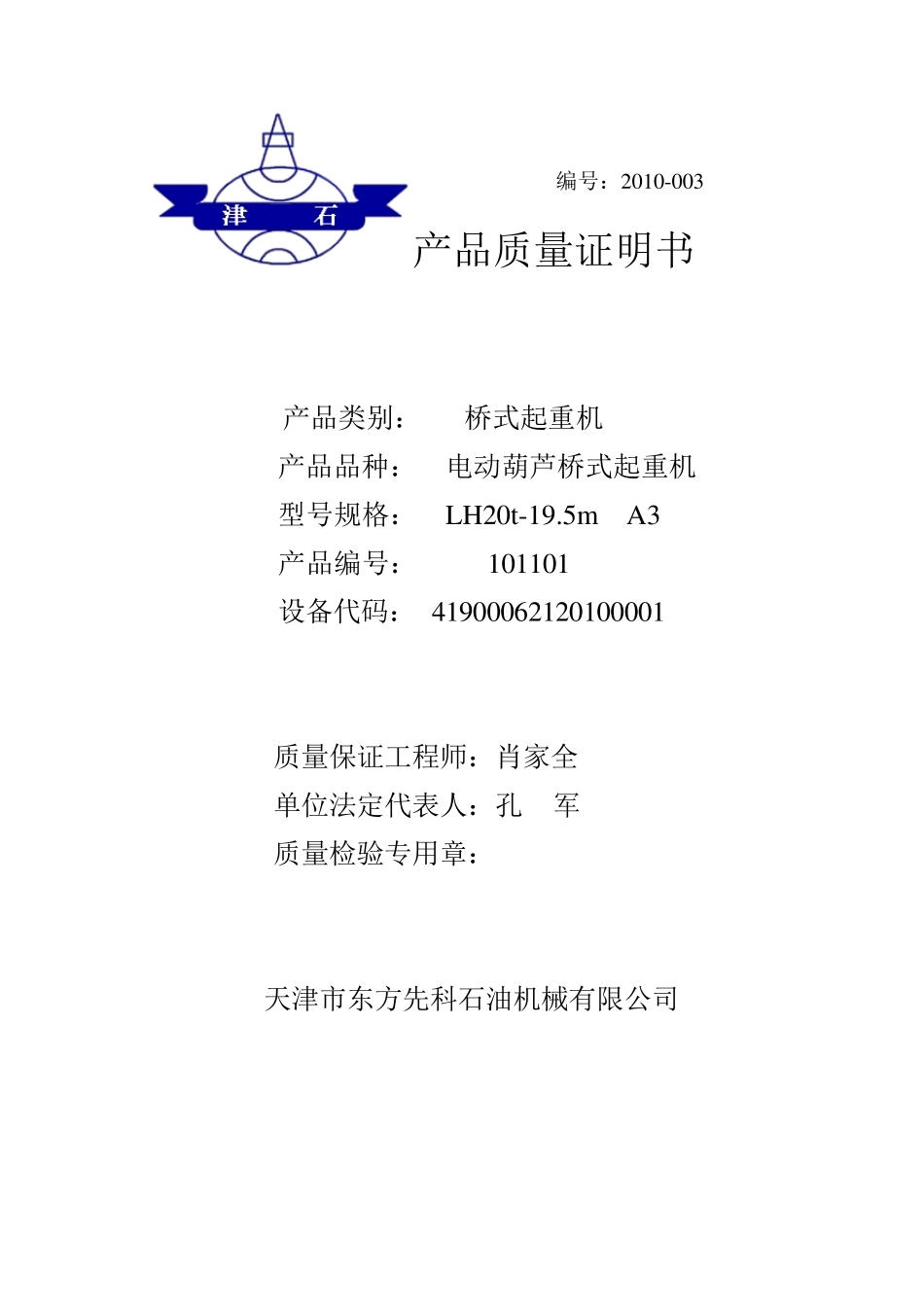

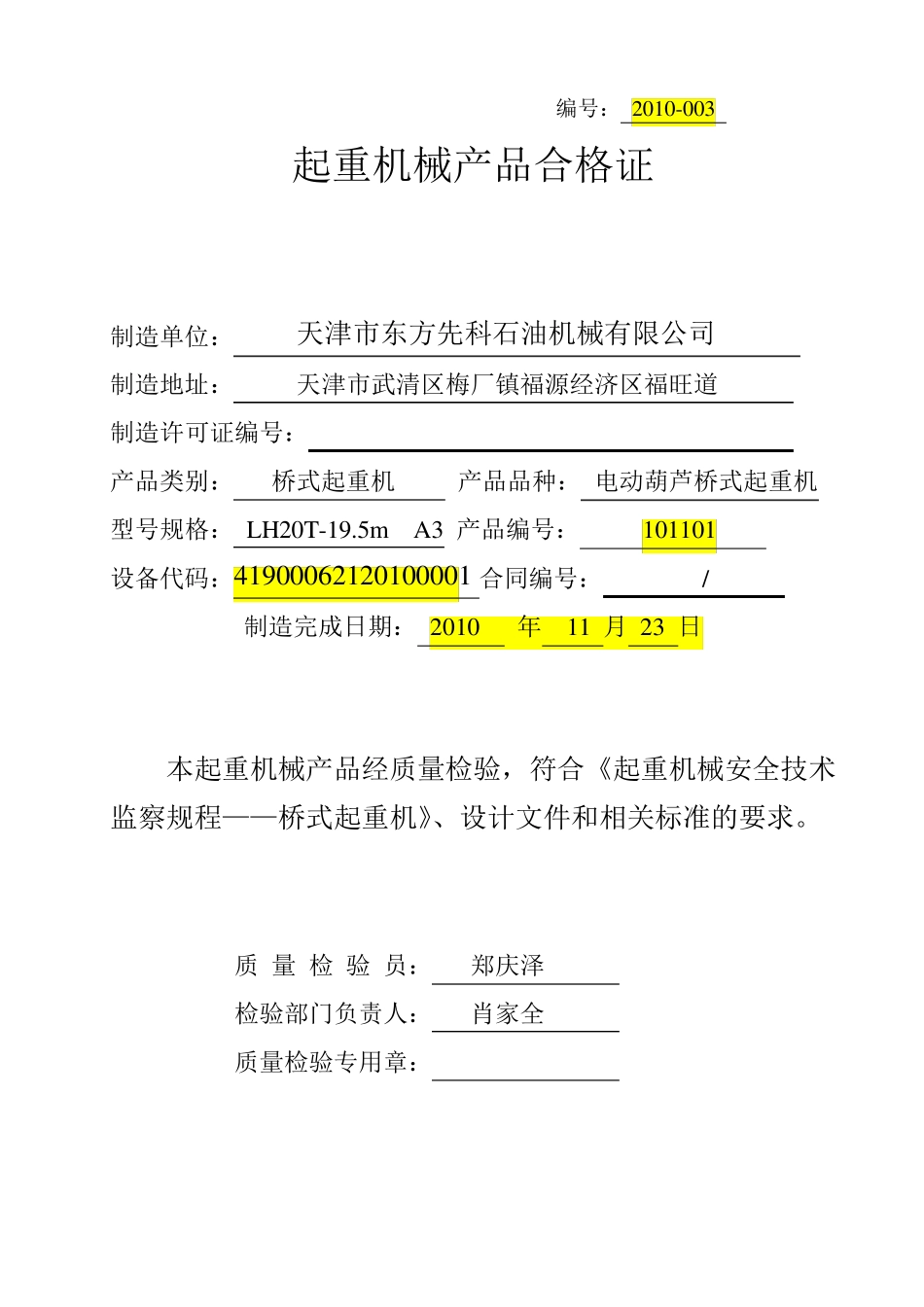

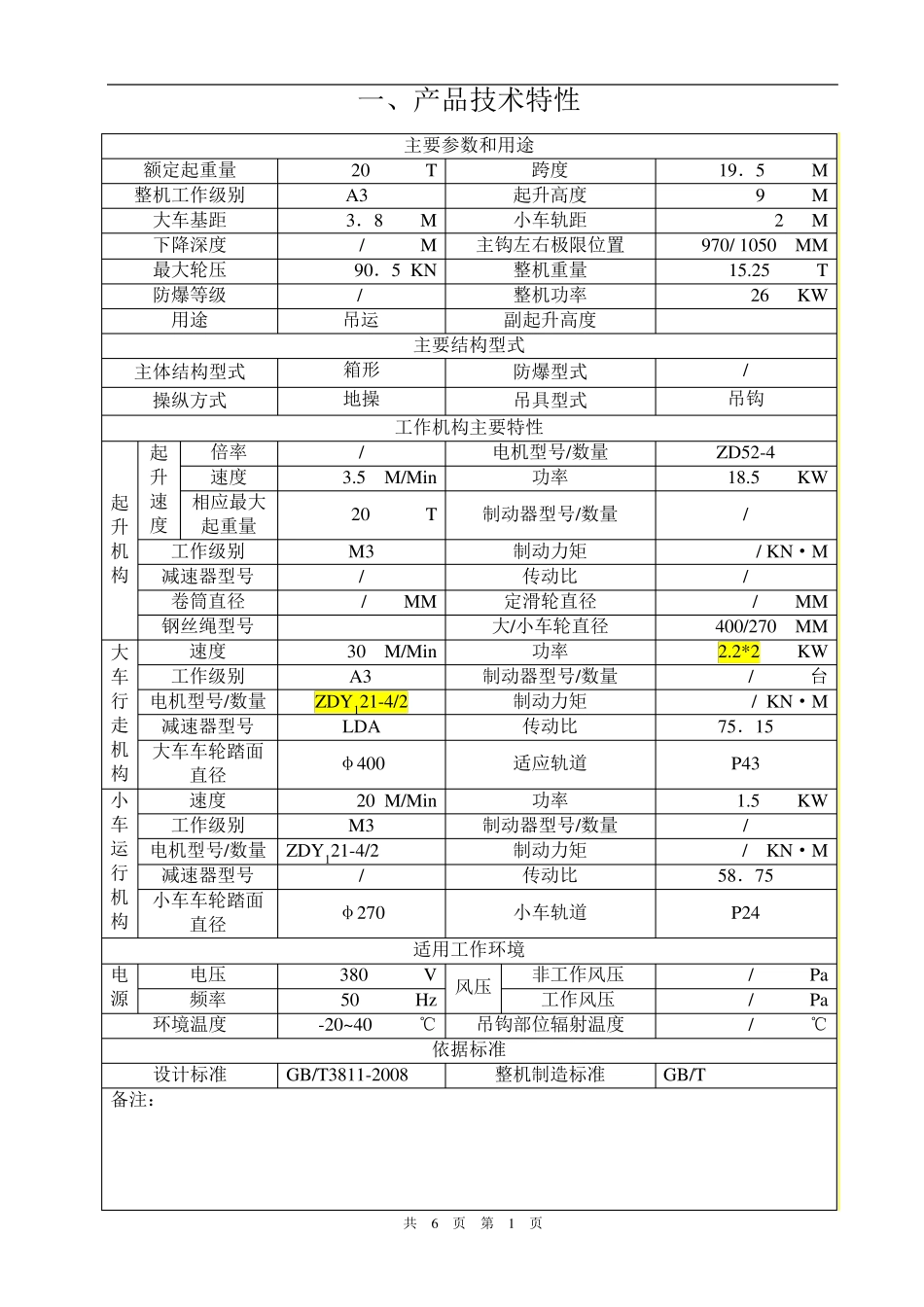

编号：2010-003 起重机械产品质量证明书 产品类别： 桥式起重机 产品品种： 电动葫芦桥式起重机 型号规格： LH20t-19.5m A3 产品编号： 101101 设备代码： 41900062120100001 质量保证工程师：肖家全 单位法定代表人：孔 军 质量检验专用章： 天津市东方先科石油机械有限公司 编号： 2010-003 起重机械产品合格证 制造单位： 天津市东方先科石油机械有限公司 制造地址： 天津市武清区梅厂镇福源经济区福旺道 制造许可证编号： 产品类别： 桥式起重机 产品品种： 电动葫芦桥式起重机 型号规格： LH20T-19.5m A3 产品编号： 101101 设备代码：41900062120100001 合同编号： / 制造完成日期： 2010 年 11 月 23 日 本起重机械产品经质量检验，符合《起重机械安全技术监察规程——桥式起重机》、设计文件和相关标准的要求。 质 量 检 验 员： 郑庆泽 检验部门负责人： 肖家全 质量检验专用章： 共 6 页 第 1 页 一、产品技术特性 主要参数和用途 额定起重量 20 T 跨度 19．5 M 整机工作级别 A3 起升高度 9 M 大车基距 3．8 M 小车轨距 2 M 下降深度 / M 主钩左右极限位置 970/ 1050 MM 最大轮压 90．5 KN 整机重量 15.25 T 防爆等级 / 整机功率 26 KW 用途 吊运 副起升高度 主要结构型式 主体结构型式 箱形 防爆型式 / 操纵方式 地操 吊具型式 吊钩 工作机构主要特性 起升机构 起升速度 倍率 / 电机型号/数量 ZD52-4 速度 3.5 M/Min 功率 18.5 KW 相应最大起重量 20 T 制动器型号/数量 / 工作级别 M3 制动力矩 / KN·M 减速器型号 / 传动比 / 卷筒直径 / MM 定滑轮直径 / MM 钢丝绳型号 大/小车轮直径 400/270 MM 大车行走机构 速度 30 M/Min 功率 2.2*2 KW 工作级别 A3 制动器型号/数量 / 台 电机型号/数量 ZDY121-4/2 制动力矩 / KN·M 减速器型号 LDA 传动比 75．15 大车车轮踏面直径 φ400 适应轨道 P43 小车运行机构 速度 20 M/Min 功率 1.5 KW 工作级别 M3 制动器型号/数量 / 电机型号/数量 ZDY121-4/2 制动力矩 / KN·M 减速器型号 / 传动比 58．75 小车车轮踏面直径 φ270 小车轨道 P24 适用工作环境 电源 电压 380 V 风压 非工作风压 / Pa 频率 50 Hz 工作风压 / Pa 环境温度 -20~40 ℃ 吊钩部位辐射温度 / ℃...
