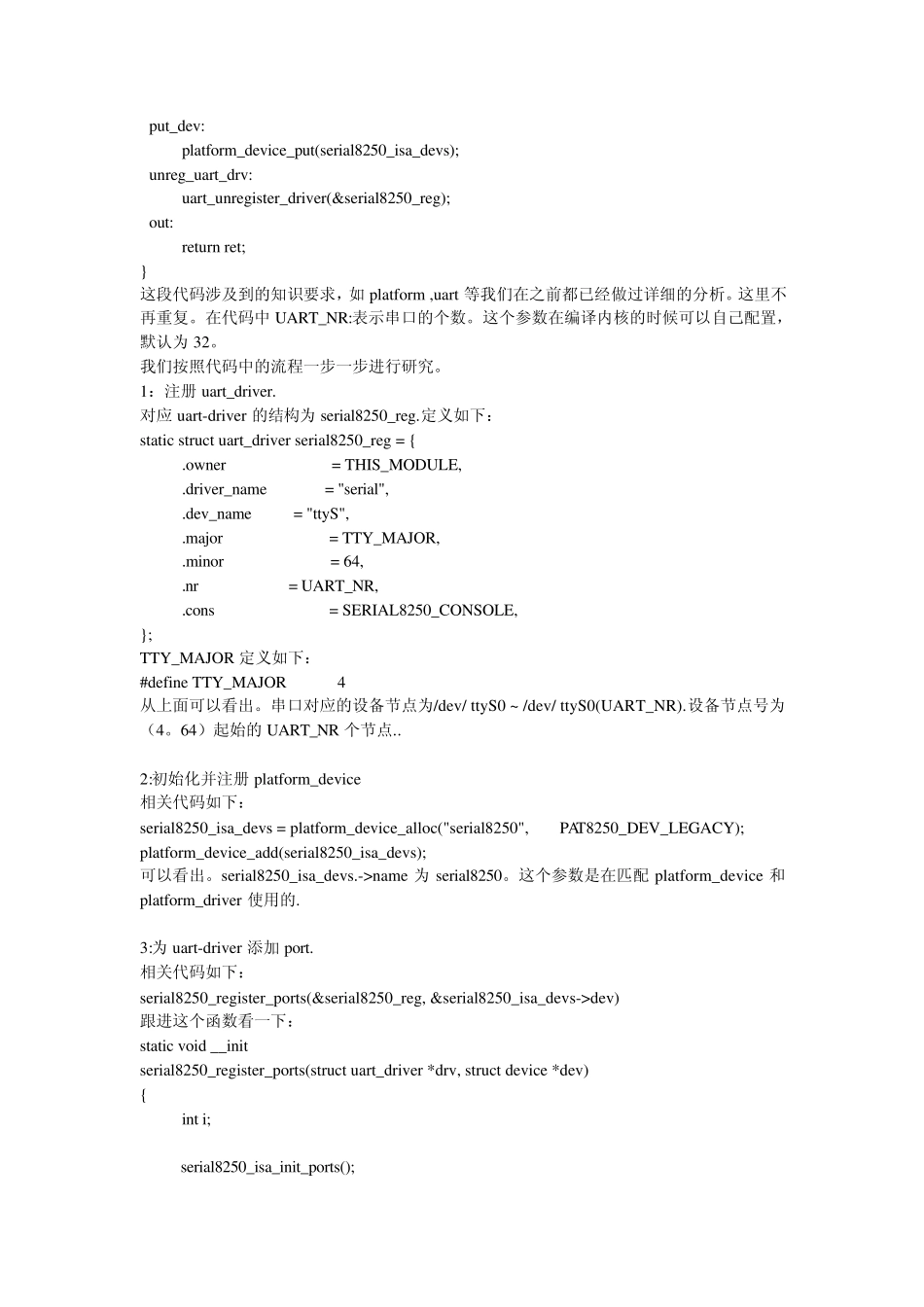

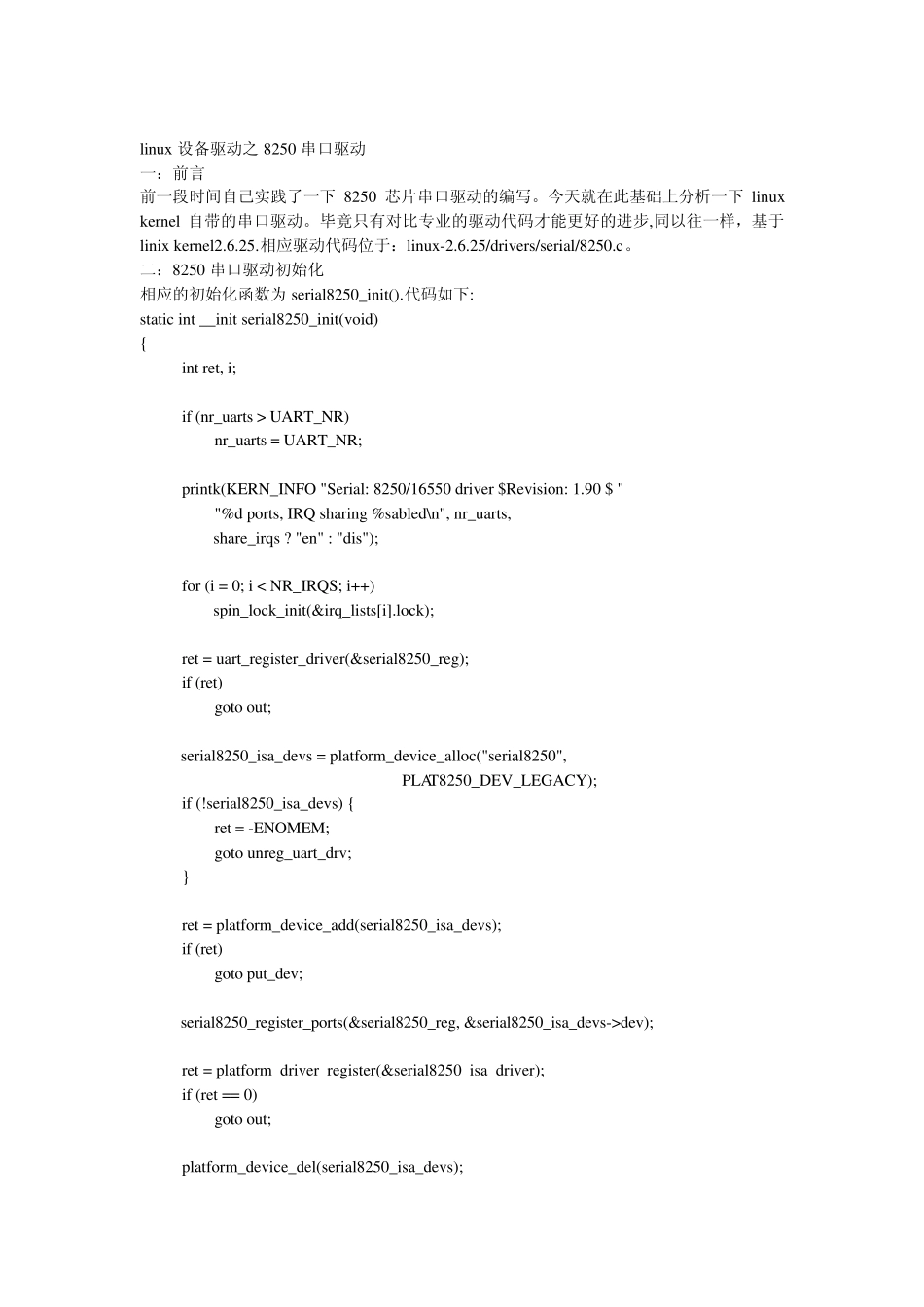

linux 设备驱动之8250 串口驱动 一:前言 前一段时间自己实践了一下8250 芯片串口驱动的编写。今天就在此基础上分析一下linux kernel 自带的串口驱动。毕竟只有对比专业的驱动代码才能更好的进步,同以往一样,基于linix kernel2.6.25.相应驱动代码位于:linux-2.6.25/drivers/serial/8250.c。 二:8250 串口驱动初始化 相应的初始化函数为 serial8250_init().代码如下: static int __init serial8250_init(void) { int ret, i; if (nr_uarts > UART_NR) nr_uarts = UART_NR; printk(KERN_INFO "Serial: 8250/16550 driver $Revision: 1.90 $ " "%d ports, IRQ sharing %sabled\n", nr_uarts, share_irqs ? "en" : "dis"); for (i = 0; i < NR_IRQS; i++) spin_lock_init(&irq_lists[i].lock); ret = uart_register_driver(&serial8250_reg); if (ret) goto out; serial8250_isa_devs = platform_device_alloc("serial8250", PLAT8250_DEV_LEGACY); if (!serial8250_isa_devs) { ret = -ENOMEM; goto unreg_uart_drv; } ret = platform_device_add(serial8250_isa_devs); if (ret) goto put_dev; serial8250_register_ports(&serial8250_reg, &serial8250_isa_devs->dev); ret = platform_driver_register(&serial8250_isa_driver); if (ret == 0) goto out; platform_device_del(serial8250_isa_devs); put_dev: platform_device_put(serial8250_isa_devs); unreg_uart_drv: uart_unregister_driver(&serial8250_reg); out: return ret; } 这段代码涉及到的知识要求,如platform ,uart 等我们在之前都已经做过详细的分析。这里不再重复。在代码中 UART_NR:表示串口的个数。这个参数在编译内核的时候可以自己配置,默认为 32。 我们按照代码中的流程一步一步进行研究。 1:注册 uart_driver. 对应 uart-driver 的结构为 serial8250_reg.定义如下: static struct uart_driver serial8250_reg = { .owner = THIS_MODULE, .driver_name = "serial", .dev_name = "ttyS", .major = TTY_MAJOR, .minor = 64, .nr = UART_NR, .cons = SERIAL8250_CONSOLE, }; TTY_MAJOR 定义如下: #define TTY_MAJOR 4 从上面可以看出。串口对应的设备节点为/dev/ ttyS0 ~ /dev/ ttyS0(UART_NR).设备节点号...
