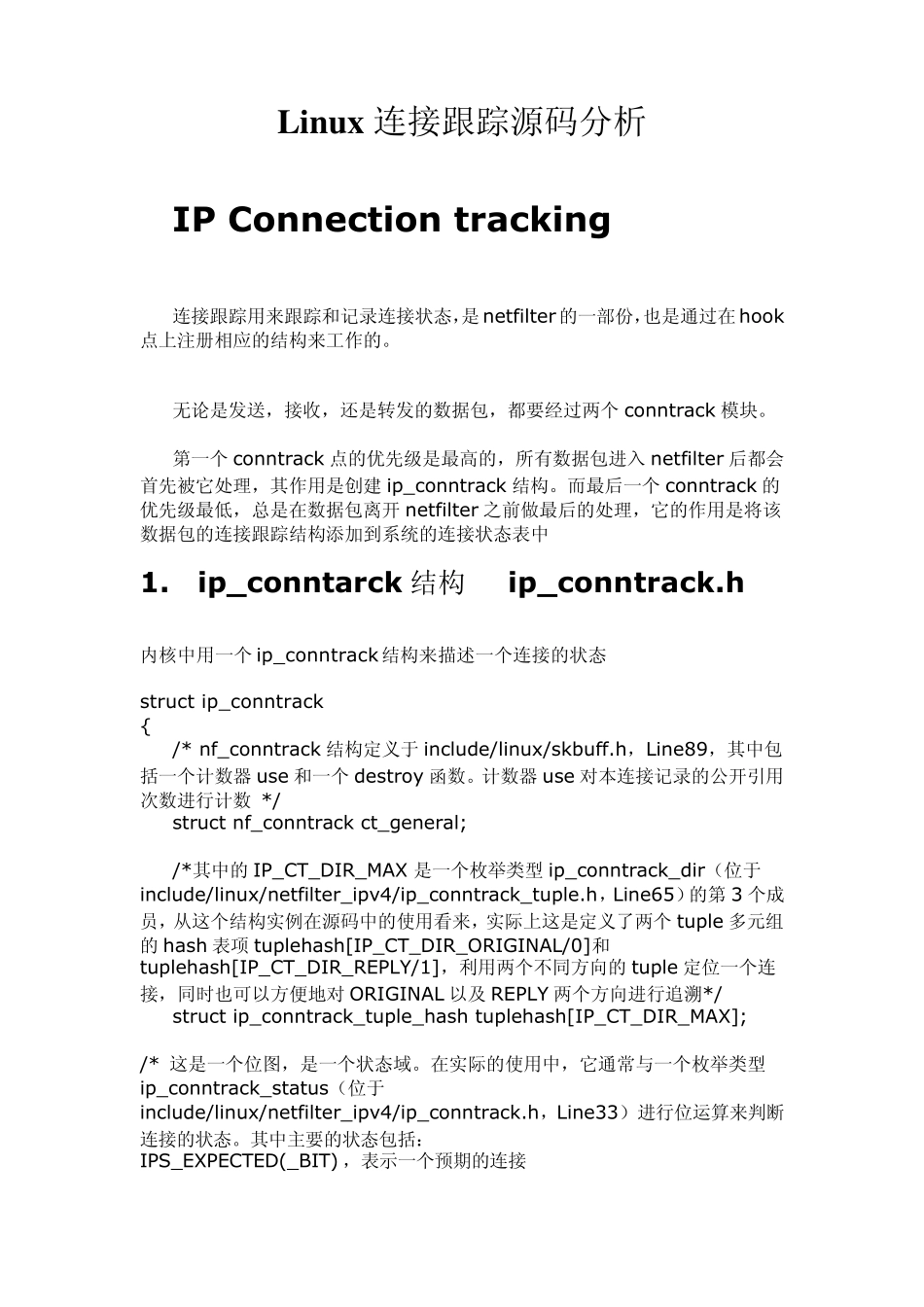

Linux 连接跟踪源码分析 IP Connection tracking 连接跟踪用来跟踪和记录连接状态，是netfilter 的一部份，也是通过在hook点上注册相应的结构来工作的。 无论是发送，接收，还是转发的数据包，都要经过两个 conntrack 模块。 第一个 conntrack 点的优先级是最高的，所有数据包进入 netfilter 后都会首先被它处理，其作用是创建 ip_conntrack 结构。而最后一个 conntrack 的优先级最低，总是在数据包离开 netfilter 之前做最后的处理，它的作用是将该数据包的连接跟踪结构添加到系统的连接状态表中 1. ip_conntarck 结构 ip_conntrack.h 内核中用一个 ip_conntrack结构来描述一个连接的状态 struct ip_conntrack { /* nf_conntrack 结构定义于 include/linux/skbuff.h，Line89，其中包括一个计数器 use 和一个 destroy 函数。计数器 use 对本连接记录的公开引用次数进行计数 */ struct nf_conntrack ct_general; /*其中的IP_CT_DIR_MAX 是一个枚举类型 ip_conntrack_dir（位于include/linux/netfilter_ipv4/ip_conntrack_tuple.h，Line65）的第 3 个成员，从这个结构实例在源码中的使用看来，实际上这是定义了两个 tuple 多元组的hash 表项 tuplehash[IP_CT_DIR_ORIGINAL/0]和tuplehash[IP_CT_DIR_REPLY/1]，利用两个不同方向的tuple 定位一个连接，同时也可以方便地对 ORIGINAL 以及 REPLY 两个方向进行追溯*/ struct ip_conntrack_tuple_hash tuplehash[IP_CT_DIR_MAX]; /* 这是一个位图，是一个状态域。在实际的使用中，它通常与一个枚举类型ip_conntrack_status（位于include/linux/netfilter_ipv4/ip_conntrack.h，Line33）进行位运算来判断连接的状态。其中主要的状态包括： IPS_EXPECTED(_BIT) ，表示一个预期的连接 IPS_SEEN_REPLY(_BIT)，表示一个双向的连接 IPS_ASSURED(_BIT)，表示这个连接即使发生超时也不能提早被删除 IPS_CONFIRMED(_BIT)，表示这个连接已经被确认（初始包已经发出） */ unsigned long status; /*其类型timer_list 位于include/linux/timer.h，Line11，其核心是一个处理函数。这个成员表示当发生连接超时时，将调用此处理函数*/ struct timer_list timeout; /*所谓“预期的连接”的链表，其中存放的是我们所期望的其它相关连接*/ struct list_head sibling_list; /*目前的预期连接数量*/ unsigned int expecting; /*结构 ip_...
