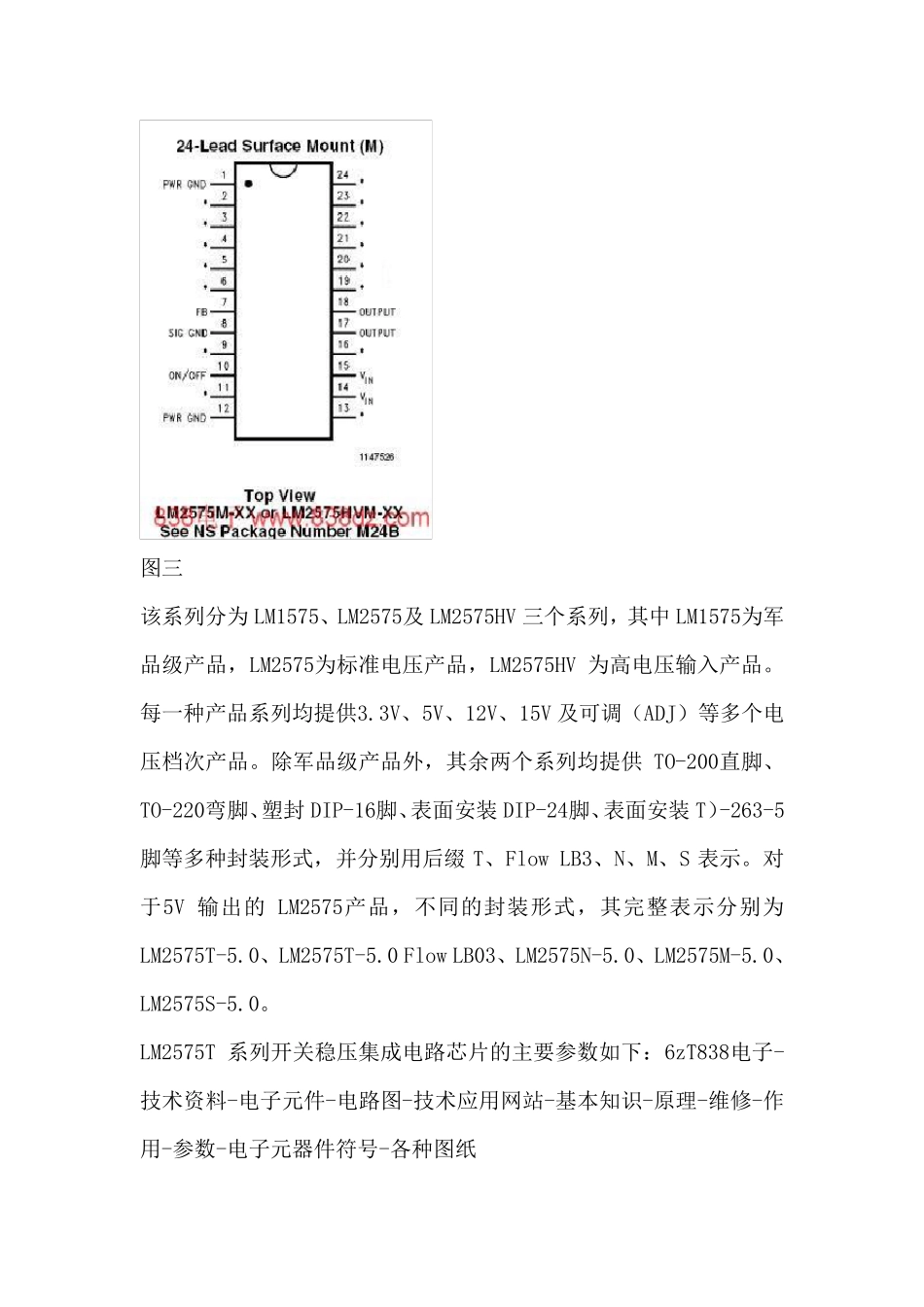

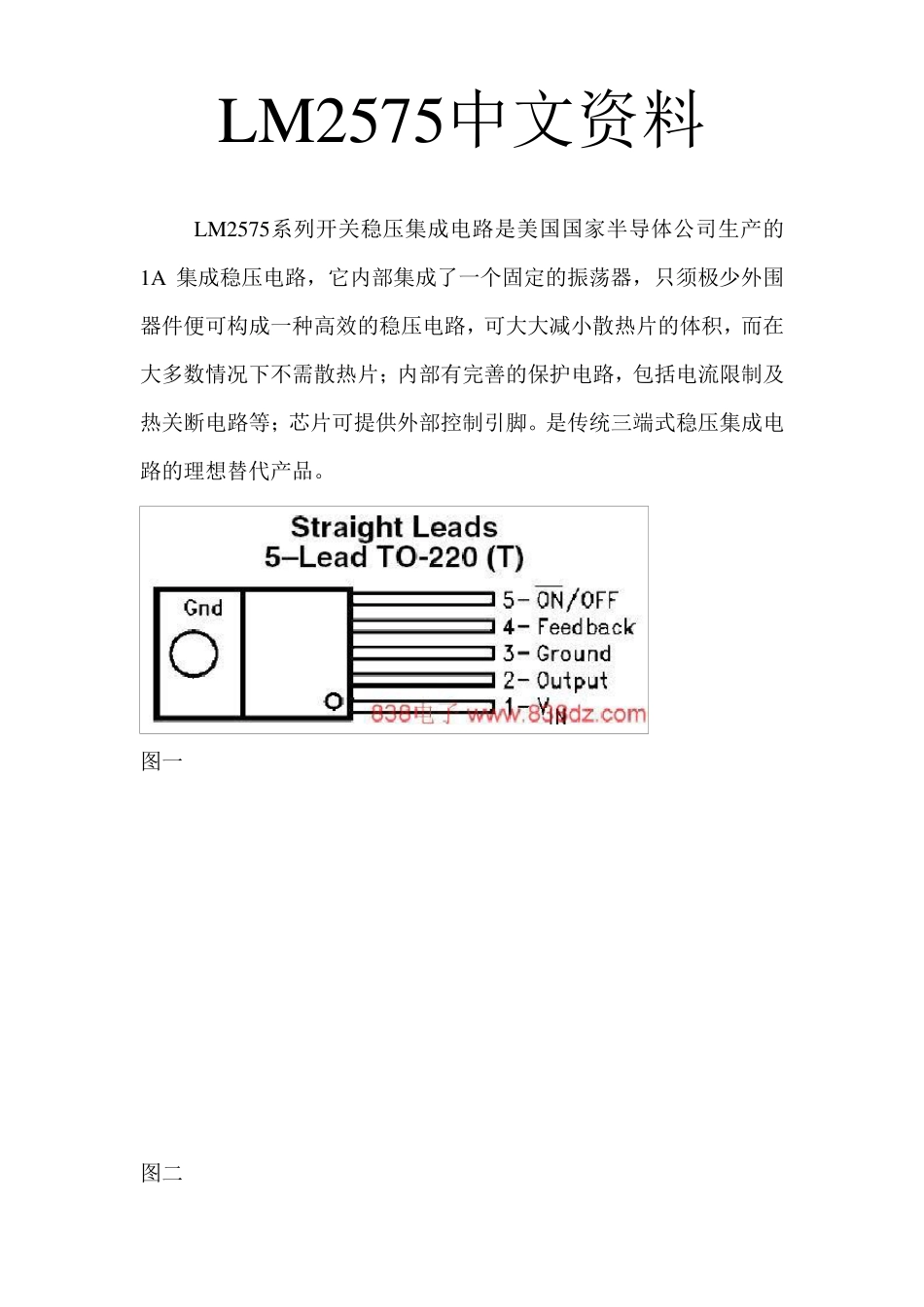

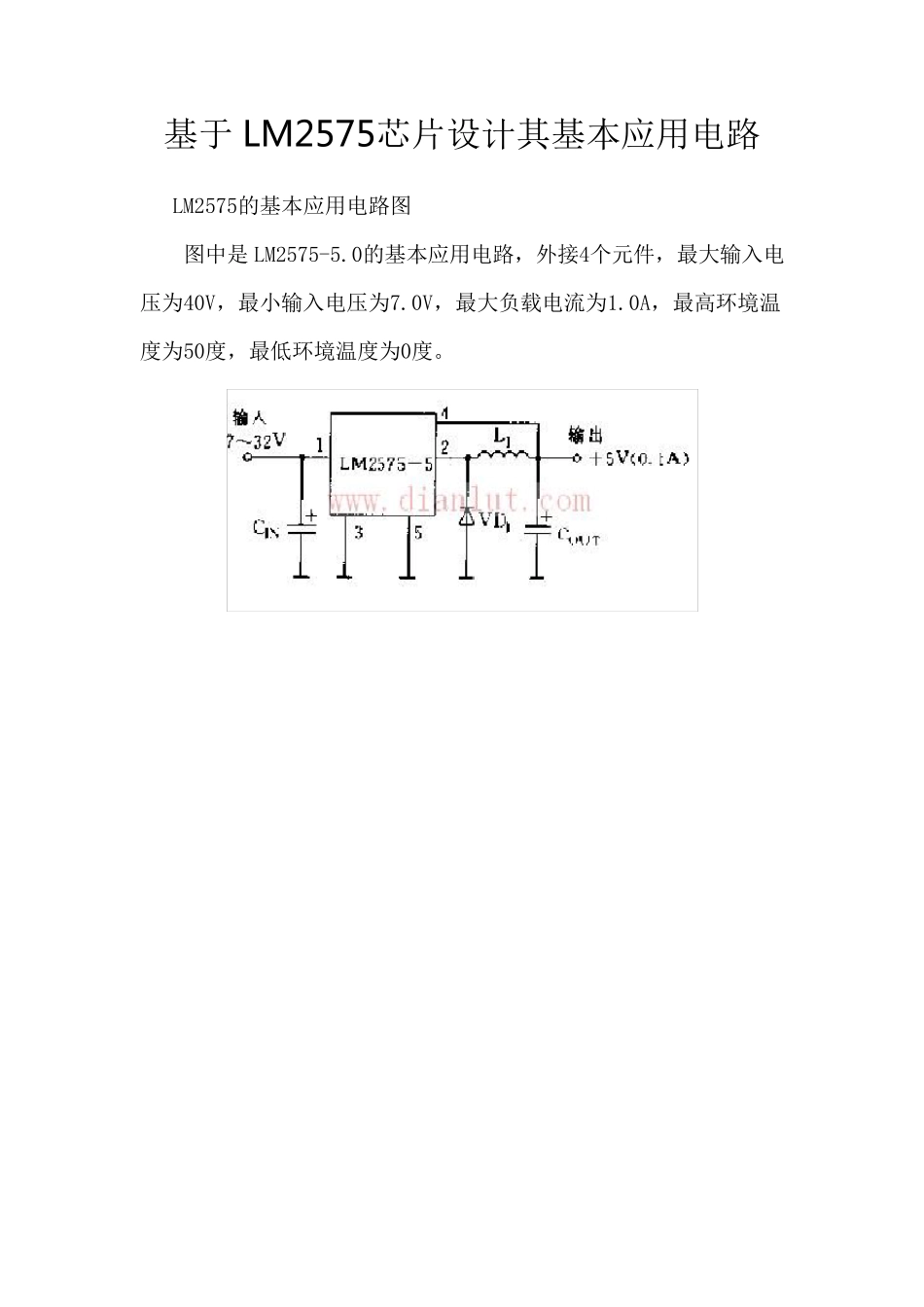

基于LM 2575芯片设计其基本应用电路 LM2575的基本应用电路图 图中是LM2575-5.0的基本应用电路，外接4个元件，最大输入电压为40V，最小输入电压为7.0V，最大负载电流为1.0A，最高环境温度为50度，最低环境温度为0度。 LM 2575中文资料 LM 2575系列开关稳压集成电路是美国国家半导体公司生产的1A 集成稳压电路，它内部集成了一个固定的振荡器，只须极少外围器件便可构成一种高效的稳压电路，可大大减小散热片的体积，而在大多数情况下不需散热片；内部有完善的保护电路，包括电流限制及热关断电路等；芯片可提供外部控制引脚。是传统三端式稳压集成电路的理想替代产品。 图一 图二 图三 该系列分为LM1575、LM2575及 LM2575HV 三个系列，其中 LM1575为军品级产品，LM2575为标准电压产品，LM2575HV 为高电压输入产品。每一种产品系列均提供3.3V、5V、12V、15V 及可调（ADJ）等多个电压档次产品。除军品级产品外，其余两个系列均提供 TO-200直脚、TO-220弯脚、塑封 DIP-16脚、表面安装 DIP-24脚、表面安装 T）-263-5脚等多种封装形式，并分别用后缀 T、Flow LB3、N、M、S 表示。对于5V 输出的 LM2575产品，不同的封装形式，其完整表示分别为LM2575T-5.0、LM2575T-5.0 Flow LB03、LM2575N-5.0、LM2575M-5.0、LM2575S-5.0。 LM2575T 系列开关稳压集成电路芯片的主要参数如下：6zT838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸 ●最大输出电流：1A； ●最大输入电压：LM1575/LM2575为45V； LM2575HV 为63V； ●输出电压：3.3V、5V、12V、ADJ（可调）； ●振荡频率：54kHz； ●最大稳压误差：4%； ●转换效率：75%～88%（不同的电压输出的效率不同）； ●工作温度范围：LM1575为-55℃～+150℃；军用级 LM2575/LM2575HV 为-40℃～+125℃。 引脚功能 图一，二，三是LM2575集成稳压器的三种引脚排列。其引脚功能如下： VIN：未稳压电压输入端； OUTPUT：开关电压输出，接电感及快恢复二极管； GND：公共端； FEEDBACK：反馈输入端； ON/OFF：控制输入端，接公共端时，稳压电路工作；接高电平时，稳压电路停止。 3 、基本原理 LM2575的内部框图如图四所示，该框图对应于TO-220封装的引脚。其中R1=1kΩ（ADJ 时开路），R2分别为1.7kΩ（3.3V）、3.1kΩ（5V）、8.8kΩ（12V）、11.3kΩ（15V）和0（ADJ），可以看出LM2575内含52kHz振荡器、基准电路、...
