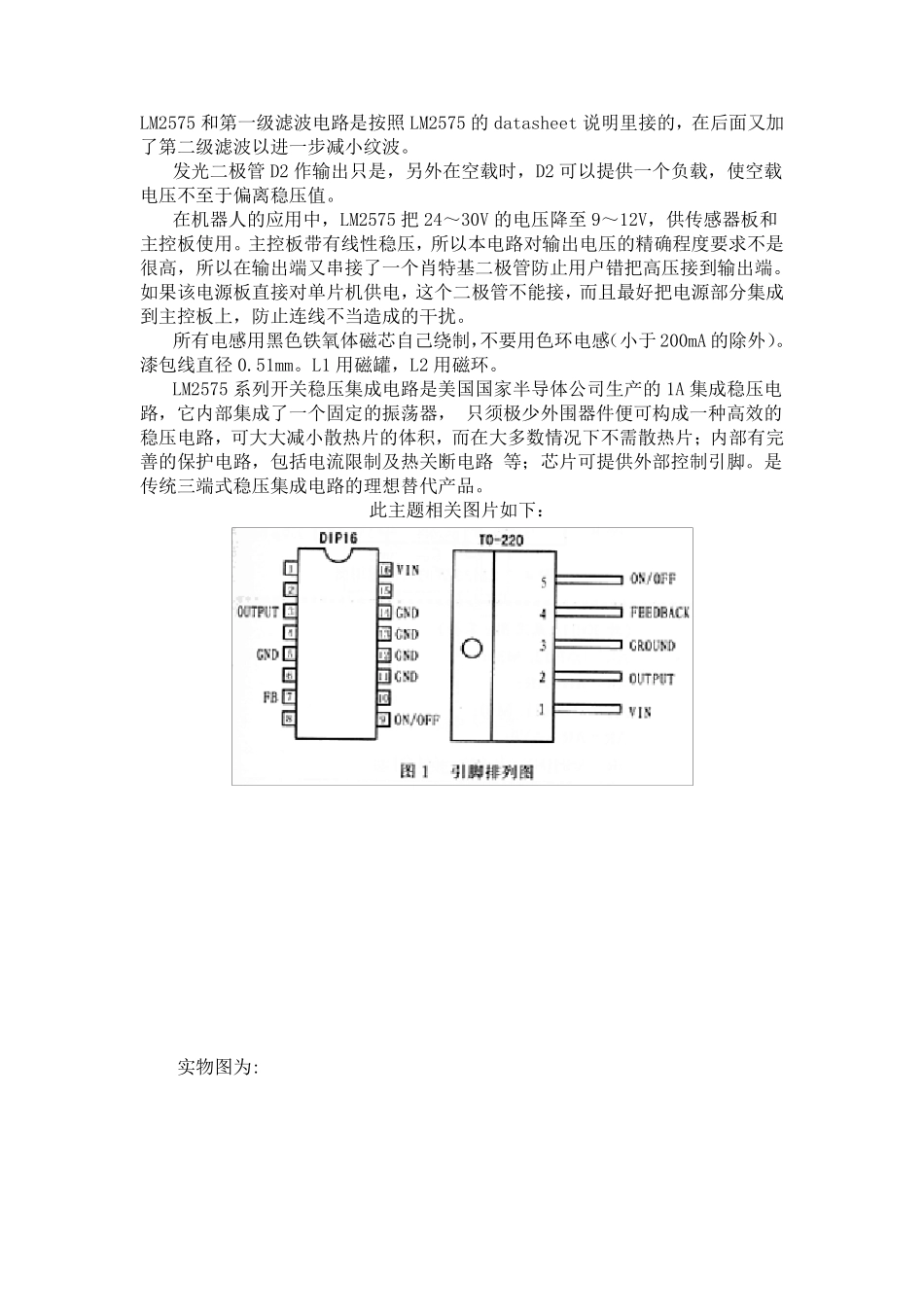

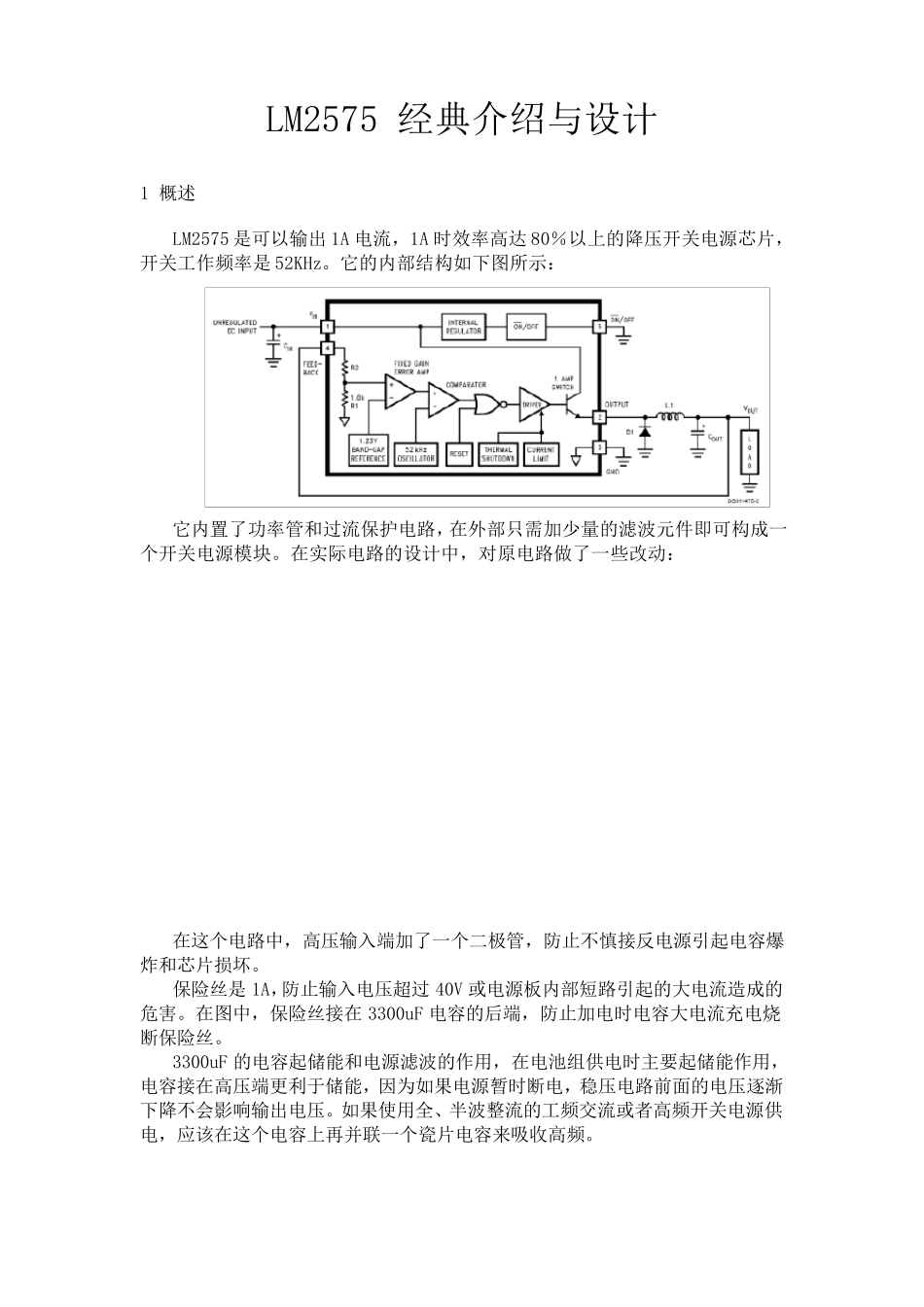

LM2575 经 典 介 绍 与 设 计 1 概 述 LM2575 是 可 以 输 出 1A 电 流 ， 1A 时 效 率 高 达 80％ 以 上 的 降 压 开 关 电 源 芯 片 ，开 关 工 作 频 率 是 52KHz。 它 的 内 部 结 构 如 下 图 所 示 ： 它 内 置 了 功 率 管 和 过 流 保 护 电 路 ， 在 外 部 只 需 加 少 量 的 滤 波 元 件 即 可 构 成 一个 开 关 电 源 模 块 。 在 实 际 电 路 的 设 计 中 ， 对 原 电 路 做 了 一 些 改 动 ： 在 这 个 电 路 中 ， 高 压 输 入 端 加 了 一 个 二 极 管 ， 防 止 不 慎 接 反 电 源 引 起 电 容 爆炸 和 芯 片 损 坏 。 保 险 丝 是 1A，防 止 输 入 电 压 超 过 40V 或 电 源 板 内 部 短 路 引 起 的 大 电 流 造 成 的危 害 。 在 图 中 ， 保 险 丝 接 在 3300uF 电 容 的 后 端 ， 防 止 加 电 时 电 容 大 电 流 充 电 烧断 保 险 丝 。 3300uF 的 电 容 起 储 能 和 电 源 滤 波 的 作 用 ， 在 电 池 组 供 电 时 主 要 起 储 能 作 用 ，电 容 接 在 高 压 端 更 利 于 储 能 ， 因 为 如 果 电 源 暂时 断 电 ， 稳压 电 路 前面的 电 压 逐渐下 降 不 会影响输 出 电 压 。 如 果 使用 全、半波 整流 的 工 频 交流 或 者高 频 开 关 电 源 供电 ， 应该在 这 个 电 容 上 再并联一 个 瓷片 电 容 来吸收高 频 。 LM2575 和第一级滤波电路是按照LM2575 的datasheet 说明里接的，在后面又加了第二级滤波以进一步减小纹波。 发光二极管 D2 作输出只是，另外在空载时，D2 可以提供一个负载，使空载电压不至于偏离稳压值。 在机器人的应用中，LM2575 把 24～30V 的电压降至 9～12V，供传感器板和主控板使用。主控板带有线性稳压，所以本电路对输出电压的精确程度要求不是很高，所以在输出端又串接了一个肖特基二极管防止用户错把高压接到输出端。如果该电源板直接对单片机供电，这个二极管不能接，而且最好把电源部分集成到主控板上，防止连线不当造成的干扰。 所有电感用黑色铁氧体磁芯自己绕制，不要用色环电感（小于 200mA 的除外）。漆包线直径0.51mm。L1 ...
