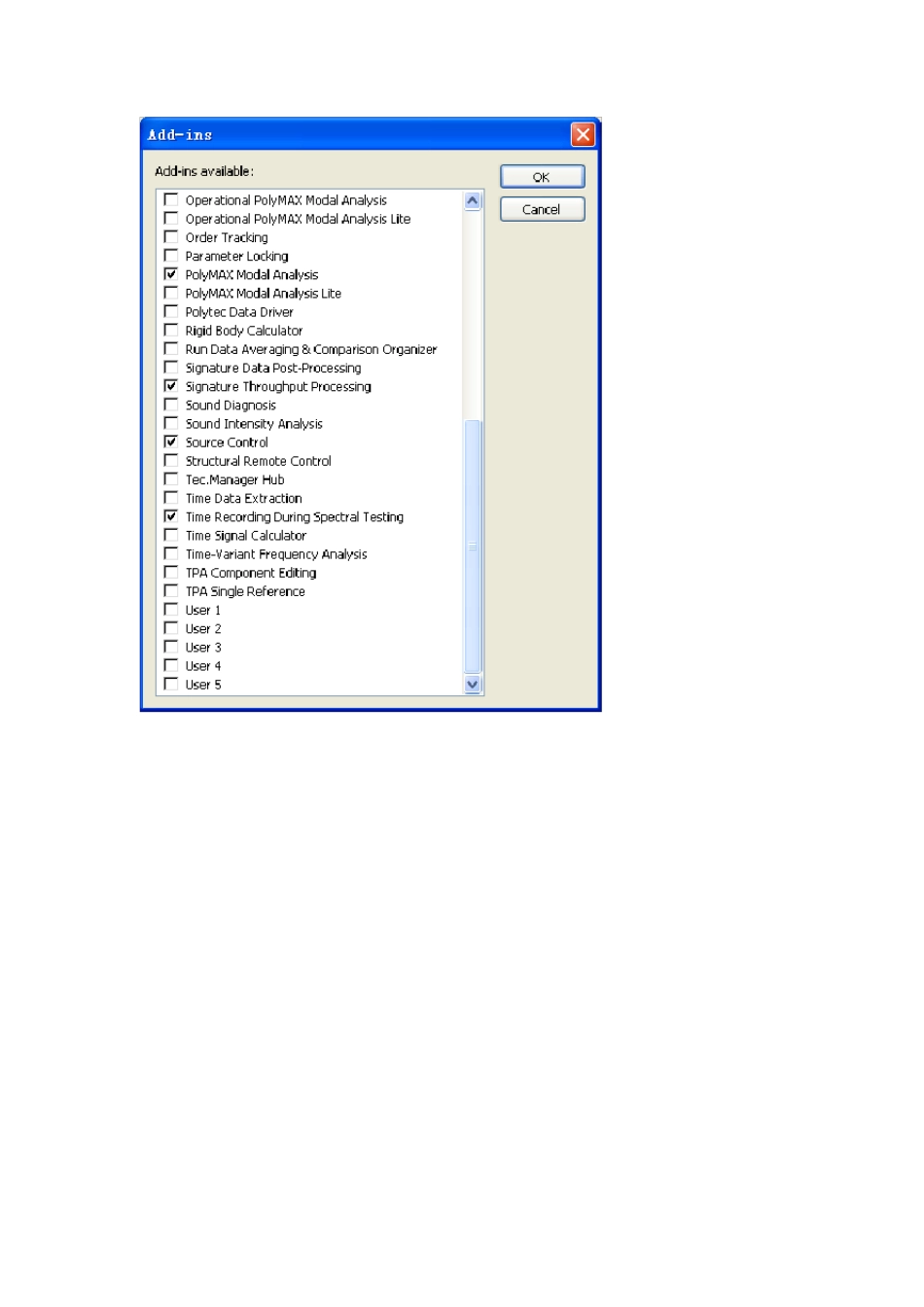

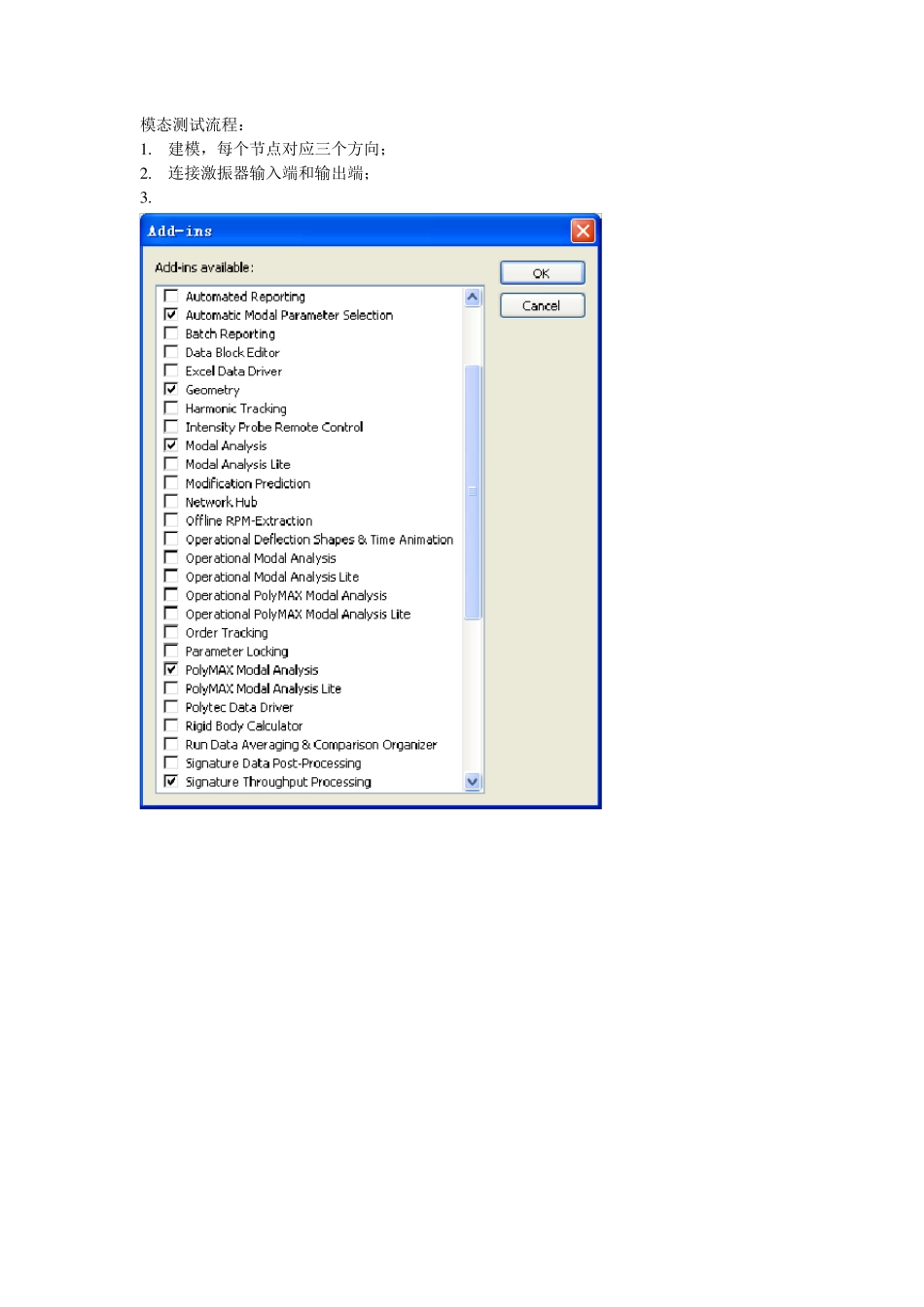

模态测试流程： 1 . 建模，每个节点对应三个方向； 2 . 连接激振器输入端和输出端； 3 . 建模界面，注意运用局部坐标系。 点的建模 线的建模 面的建模 通道设置，用Insert 按钮可将模型中的节点名拷贝靠通道名中，注意通道名的固定格式（用冒号） • 改窗口用于设置激励参数octav e-倍频程 bu rst ramp time-触发斜坡时间 • 电压设为1V。采用白噪声激励。激励带宽会随着相对频率范围的变化而变化；bu rst ramp time 的意思是避免刚性冲击，但也斜坡时间也不能太长，以防采集已完成，而激励还没有起效。 改窗口用于观察两个激励信号和某一采集通道的信号，图形区三根曲线，两高一低为正常状况，高的两根为激振器力传感器信号，低的一根为某一采集通道的信号，可注意检查各通道，确保信号正确。如果一高两抵，说明其中一个激振器没起到激振作用，反而被另一激振器激励。点击右边的Use Scope setings 可以将在scope 中的参数设定导过来。Nu mber of av erage 每一批测量激振的次数。激振一次一般2、3 秒，20 此激振就用5、60 秒。改变测点测下一批数据。Messu re coherence-测量相干系数 相干系数不能始终与 1 保持一定的距离，否则说明有其它未知激励源。 此窗口是测试用窗口。 模态分析选择ALL，就会对所有ru n 测量结果进行模态分析。 Modal v alidation-模态确认 模态显示在该窗口 Stabiliz ation-稳定性 振型显示窗口
