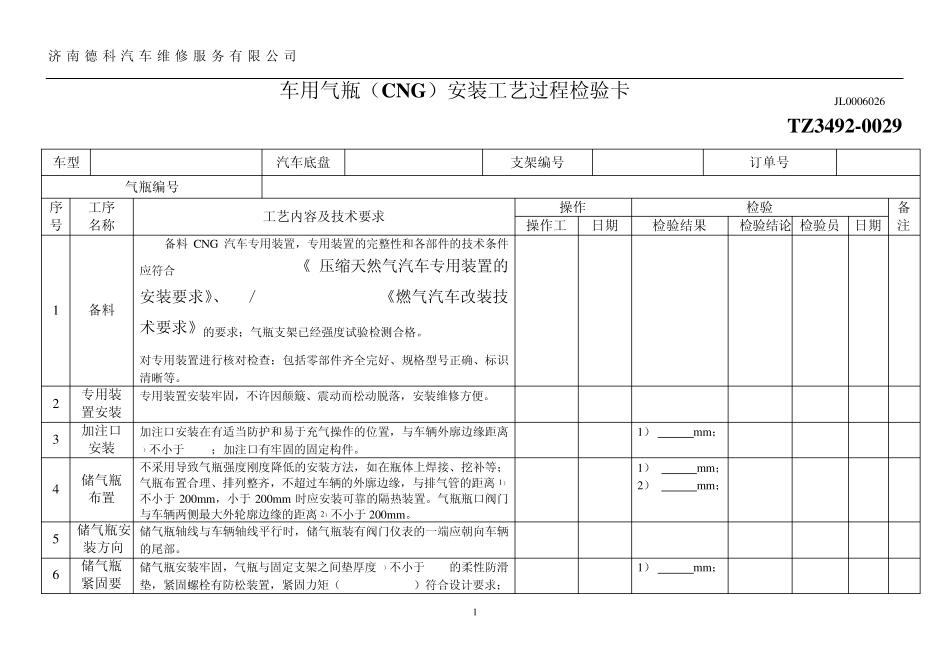

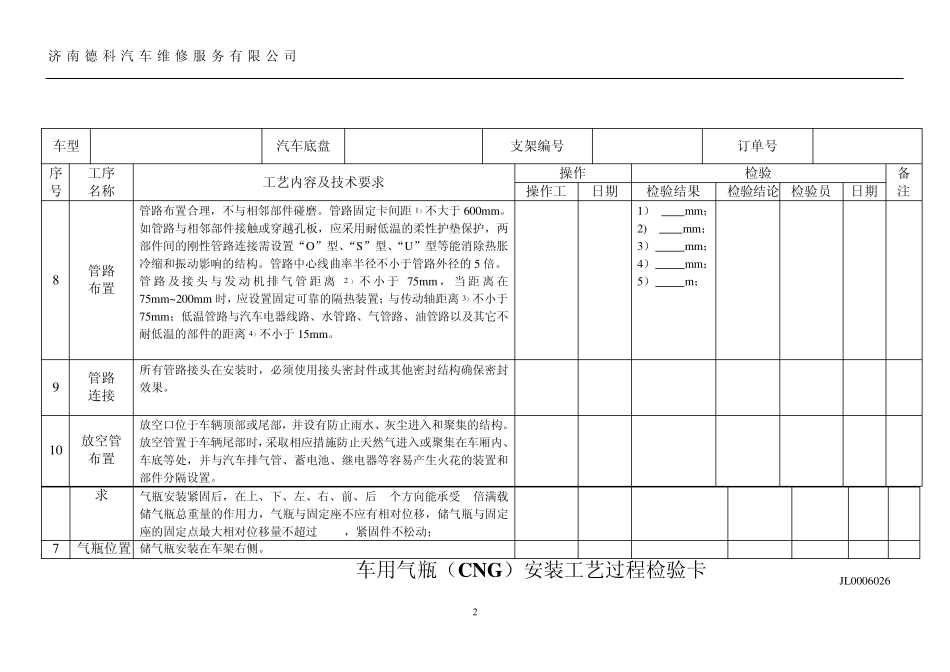

济南德科汽车维修服务有限公司 1 车用气瓶（CNG）安装工艺过程检验卡 JL0006026 TZ3492-0029 车型 汽车底盘 支架编号 订单号 气瓶编号 序号 工序 名称 工艺内容及技术要求 操作 检验 备注 操作工 日期 检验结果 检验结论 检验员 日期 1 备料 备料CNG 汽车专用装置，专用装置的完整性和各部件的技术条件应符合GB /T19240-2003《 压缩天然气汽车专用装置的安装要求》、GB／T18437.1/2-2009《燃气汽车改装技术要求》的要求；气瓶支架已经强度试验检测合格。 对专用装置进行核对检查：包括零部件齐全完好、规格型号正确、标识清晰等。 2 专用装置安装 专用装置安装牢固，不许因颠簸、震动而松动脱落，安装维修方便。 3 加注口安装 加注口安装在有适当防护和易于充气操作的位置，与车辆外廓边缘距离1）不小于 50mm；加注口有牢固的固定构件。 1） mm； 4 储气瓶布置 不采用导致气瓶强度刚度降低的安装方法，如在瓶体上焊接、挖补等；气瓶布置合理、排列整齐，不超过车辆的外廓边缘，与排气管的距离 1）不小于 200mm，小于 200mm 时应安装可靠的隔热装置。气瓶瓶口阀门与车辆两侧最大外轮廓边缘的距离 2）不小于 200mm。 1） mm； 2） mm； 5 储气瓶安装方向 储气瓶轴线与车辆轴线平行时，储气瓶装有阀门仪表的一端应朝向车辆的尾部。 6 储气瓶紧固要储气瓶安装牢固，气瓶与固定支架之间垫厚度 1）不小于 2mm的柔性防滑垫，紧固螺栓有防松装置，紧固力矩（M12=96-78N.M）符合设计要求； 1） mm； 济 南 德 科 汽 车 维 修 服 务 有 限 公 司 2 求 气瓶安装紧固后，在上、下、左、右、前、后 6个方向能承受 8倍满载储气瓶总重量的作用力，气瓶与固定座不应有相对位移，储气瓶与固定座的固定点最大相对位移量不超过 13mm，紧固件不松动； 7 气瓶位置 储气瓶安装在车架右侧。 车用气瓶（CNG）安装工艺过程检验卡 JL0006026 车型 汽车底盘 支架编号 订单号 序号 工序 名称 工艺内容及技术要求 操作 检验 备注 操作工 日期 检验结果 检验结论 检验员 日期 8 管路 布置 管路布置合理，不与相邻部件碰磨。管路固定卡间距 1）不大于 600mm。如管路与相邻部件接触或穿越孔板，应采用耐低温的柔性护垫保护，两部件间的刚性管路连接需设置“O”型、“S”型、“U”型等能消除热胀冷缩和振动影响的结构。管路中心线曲率半径不小于管路外径的 5 倍。 ...
