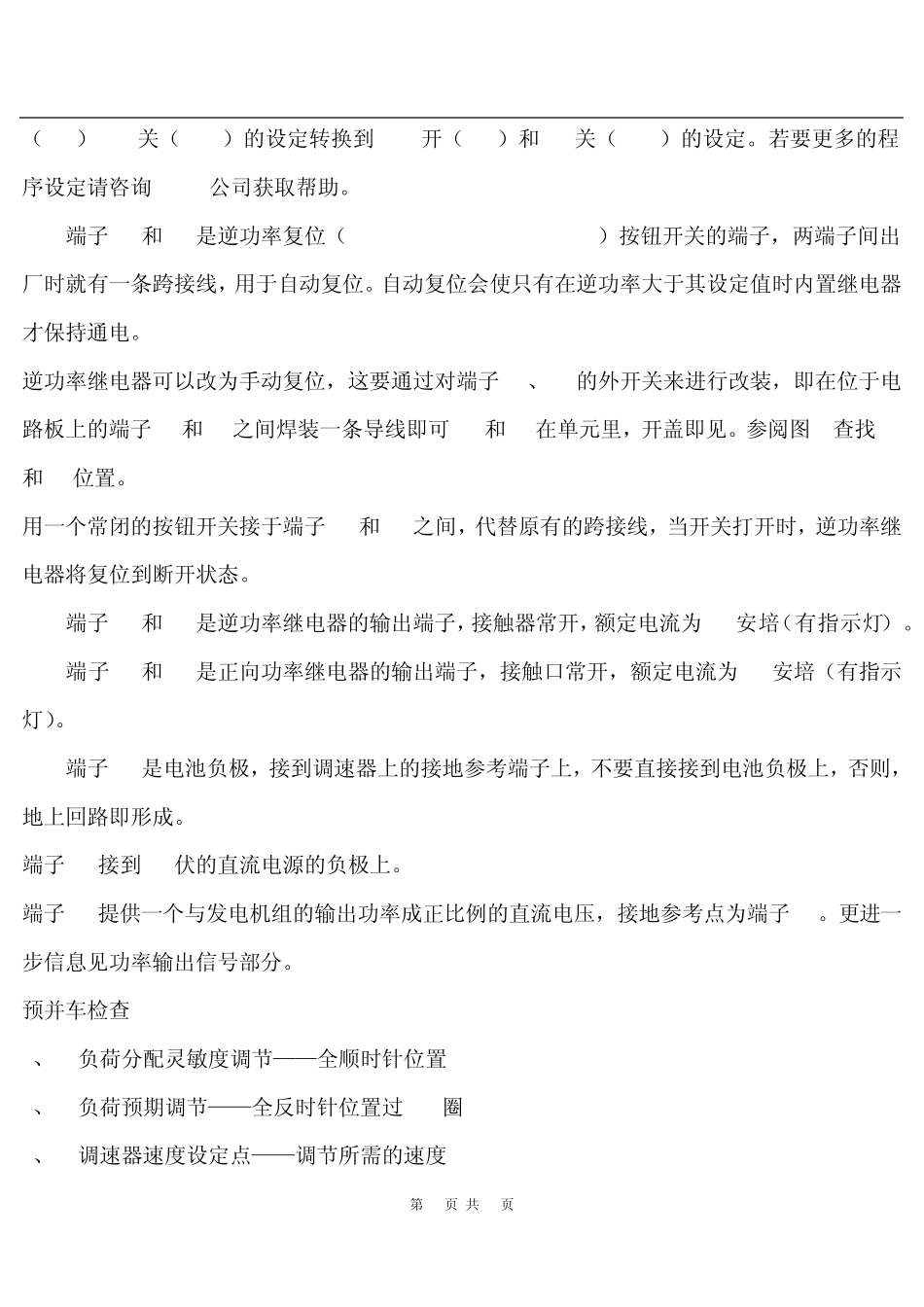

第1页共7页GACLSM672负荷分配模块说明书LSM672说明LSM672负荷分配模块与其它专用组件一起装在发电机组控制屏内，该单元安装在不防碍冷却空气自然流通的地方，该单元有三个大负载的电阻，每个电阻消耗的功率高达6.25瓦。接线电线连接见接线图。电线的大小取决于分配模块接线端可能有的最大电流，端子T～12的电流可高达5安，其余端子小于50毫安（继电器触头除外，该处电流高达10安）端子N是“wye”组合发电机组的三相电压的中性连接点。端字 1～6接三相输入电压，根据发电机的电压，选择其中三个适合的端子，见说明书第2页。端子7～12接来自5安培变压器的三相输入电压。仪表板（操纵板）交流器（CT）的伏安足够大，可进行串联连接。负荷分配模块的交流器（CT）的负载为每相 6.25VA,这是增加控制屏设备和交流器线路的负载额。注意，一般交流器接到端子8、10、12时要经总工程师批准。端子13和 14是并车电缆连接端子，能把所有负载分配模块连在一起，必须注意它们的极性，如果这些电缆长度超过 1米，则必须屏蔽，且屏蔽要在端子23处接地。所用的继电器接触器必须适合最低电流值，小于1毫安（干接触时）。端子15是负荷分配模块的输出端接到调速器的端子，如果连接电缆长度超过 1米，则必须屏蔽，且屏蔽在端子23处接地。端子16为正向功率复位（FORWARDPOWERRESET）端子，把一个常开的按钮开关接到一个位于调速器上的+10伏的直流电源，当开关接零时，会使正向功率继电器自动复位到断开状态（OFF）。把端子16接到电池负极可打开监测器。正向功率监测器有程序控制开关点通到端子16。在端子16与电池负极（端子23）之间连接一个1兆欧的电阻，可把原 100%开警告：端子N和 1～6有高压，操作（运转）时端子盖必须盖好！第 2页 共 7页（ON）40%关（OFF）的设定转换到 85%开（ON）和 5%关（OFF）的设定。若要更多的程序设定请咨询 GAC公司获取帮助。端子 17和 18是逆功率复位（REVERSEPOWERRESET）按钮开关的端子，两端子间出厂时就有一条跨接线，用于自动复位。自动复位会使只有在逆功率大于其设定值时内置继电器才保持通电。逆功率继电器可以改为手动复位，这要通过对端子 17、18的外开关来进行改装，即在位于电路板上的端子 E4和 E5之间焊装一条导线即可,E4和 E5在单元里，开盖即见。参阅图 2查找 E4和 E5位置。用一个常闭的按钮开关接于端子 17和 18之间，代替原有的跨接线，当开关打开时，逆功率继电器将复位到断开状态。端子 19和 2...
