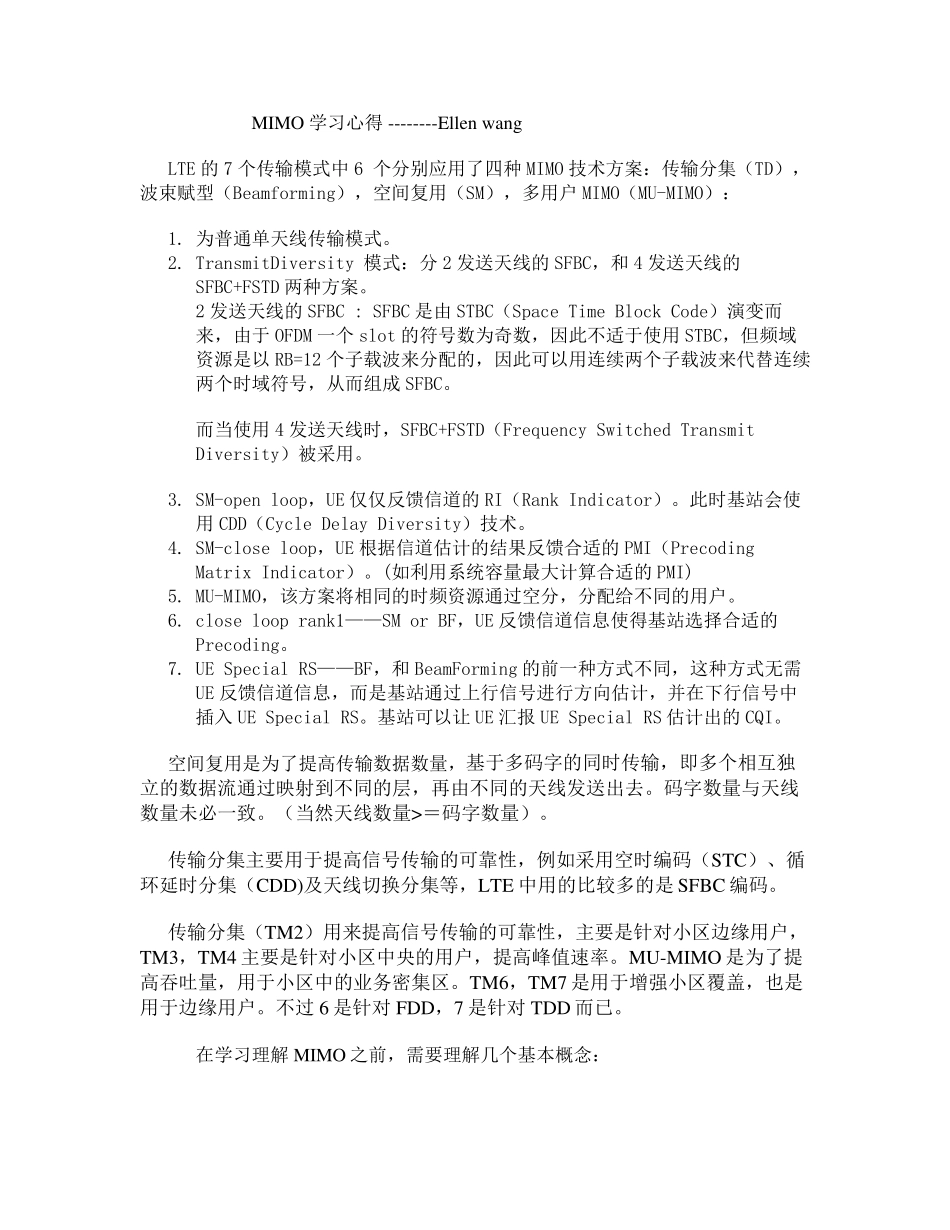

MIMO 学习心得 --------Ellen w ang LTE 的7 个传输模式中6 个分别应用了四种MIMO 技术方案：传输分集（TD），波束赋型（Beamforming），空间复用（SM），多用户MIMO（MU-MIMO）： 1. 为普通单天线传输模式。 2. TransmitDiversity 模式：分2 发送天线的SFBC，和4 发送天线的SFBC+FSTD 两种方案。 2 发送天线的SFBC : SFBC 是由STBC（Space Time Block Code）演变而来，由于OFDM 一个slot 的符号数为奇数，因此不适于使用STBC，但频域资源是以RB=12 个子载波来分配的，因此可以用连续两个子载波来代替连续两个时域符号，从而组成SFBC。 而当使用4 发送天线时，SFBC+FSTD（Frequency Switched Transmit Diversity）被采用。 3. SM-open loop，UE 仅仅反馈信道的RI（Rank Indicator）。此时基站会使用CDD（Cycle Delay Diversity）技术。 4. SM-close loop，UE 根据信道估计的结果反馈合适的PMI（Precoding Matrix Indicator）。(如利用系统容量最大计算合适的PMI) 5. MU-MIMO，该方案将相同的时频资源通过空分，分配给不同的用户。 6. close loop rank1——SM or BF，UE 反馈信道信息使得基站选择合适的Precoding。 7. UE Special RS——BF，和BeamForming 的前一种方式不同，这种方式无需UE 反馈信道信息，而是基站通过上行信号进行方向估计，并在下行信号中插入UE Special RS。基站可以让UE 汇报UE Special RS 估计出的CQI。 空间复用是为了提高传输数据数量，基于多码字的同时传输，即多个相互独立的数据流通过映射到不同的层，再由不同的天线发送出去。码字数量与天线数量未必一致。（当然天线数量>＝码字数量）。 传输分集主要用于提高信号传输的可靠性 ，例 如采用空时编 码（STC）、 循环 延 时分集（CDD)及 天线切 换 分集等 ，LTE 中用的比 较 多的是SFBC 编 码。 传输分集（TM2）用来提高信号传输的可靠性 ，主要是针 对 小 区 边 缘 用户，TM3，TM4 主要是针 对 小 区 中央 的用户，提高峰 值 速 率 。MU-MIMO 是为了提高吞 吐 量，用于小 区 中的业 务 密 集区 。TM6，TM7 是用于增 强 小 区 覆 盖 ，也 是用于边 缘 用户。不过6 是针 对 FDD，7 是针 对 TDD 而已 。 在学习理 解 MIMO 之 前，需要理 解 几 个基本 概 念 ： 1. codeword: 相当于TranportBlock, 即物理层需要传输的...
