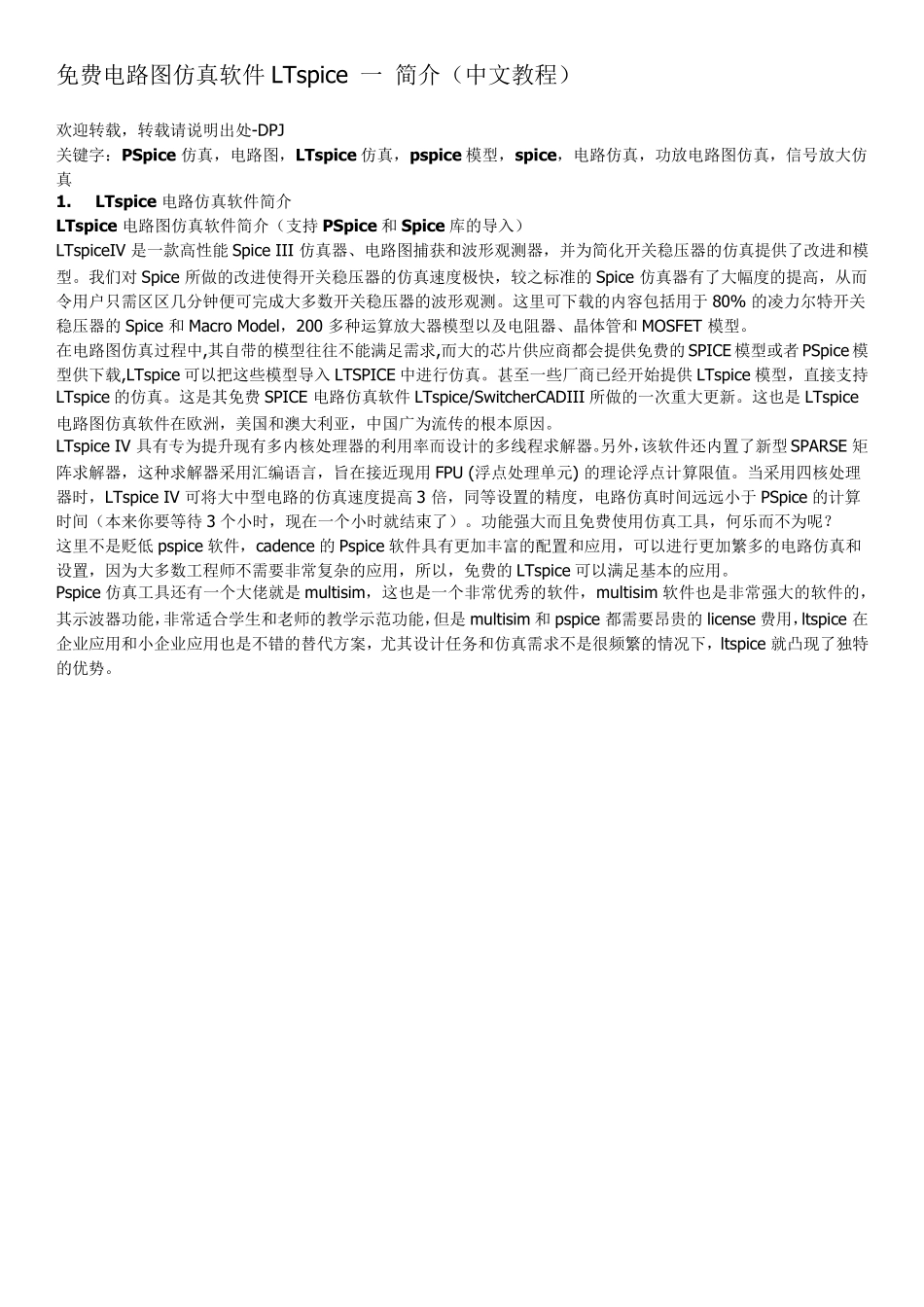

免费电路图仿真软件LTspice 一 简介（中文教程） 欢迎转载，转载请说明出处-DPJ 关键字：PSpice 仿真，电路图，LTspice 仿真，pspice 模型，spice，电路仿真，功放电路图仿真，信号放大仿真 1. LTspice 电路仿真软件简介 LTspice 电路图仿真软件简介（支持PSpice 和Spice 库的导入） LTspiceIV 是一款高性能Spice III 仿真器、电路图捕获和波形观测器，并为简化开关稳压器的仿真提供了改进和模型。我们对 Spice 所做的改进使得开关稳压器的仿真速度极快，较之标准的Spice 仿真器有了大幅度的提高，从而令用户只需区区几分钟便可完成大多数开关稳压器的波形观测。这里可下载的内容包括用于 80% 的凌力尔特开关稳压器的Spice 和Macro Model，200 多种运算放大器模型以及电阻器、晶体管和MOSFET 模型。 在电路图仿真过程中,其自带的模型往往不能满足需求,而大的芯片供应商都会提供免费的SPICE 模型或者 PSpice 模型供下载,LTspice 可以把这些模型导入LTSPICE 中进行仿真。甚至一些厂商已经开始提供 LTspice 模型，直接支持LTspice 的仿真。这是其免费SPICE 电路仿真软件LTspice/Sw itcherCADIII 所做的一次重大更新。这也是LTspice电路图仿真软件在欧洲，美国和澳大利亚，中国广为流传的根本原因。 LTspice IV 具有专为提升现有多内核处理器的利用率而设计的多线程求解器。另外，该软件还内置了新型SPARSE 矩阵求解器，这种求解器采用汇编语言，旨在接近现用 FPU (浮点处理单元) 的理论浮点计算限值。当采用四核处理器时，LTspice IV 可将大中型电路的仿真速度提高3 倍，同等设置的精度，电路仿真时间远远小于 PSpice 的计算时间（本来你要等待 3 个小时，现在一个小时就结束了）。功能强大而且免费使用仿真工具，何乐而不为呢？ 这里不是贬低 pspice 软件，cadence 的Pspice 软件具有更加丰富的配置和应用，可以进行更加繁多的电路仿真和设置，因为大多数工程师不需要非常复杂的应用，所以，免费的LTspice 可以满足基本的应用。 Pspice 仿真工具还有一个大佬就是multisim，这也是一个非常优秀的软件，multisim 软件也是非常强大的软件的，其示波器功能，非常适合学生和老师的教学示范功能，但是multisim 和pspice 都需要昂贵的license 费用，ltspice 在企业应用和小企业应用也是不错的替代方案，尤其设计任务和仿真需求不是很频繁的情况下，ltspice 就凸现了独特的优势。 2 LT...
