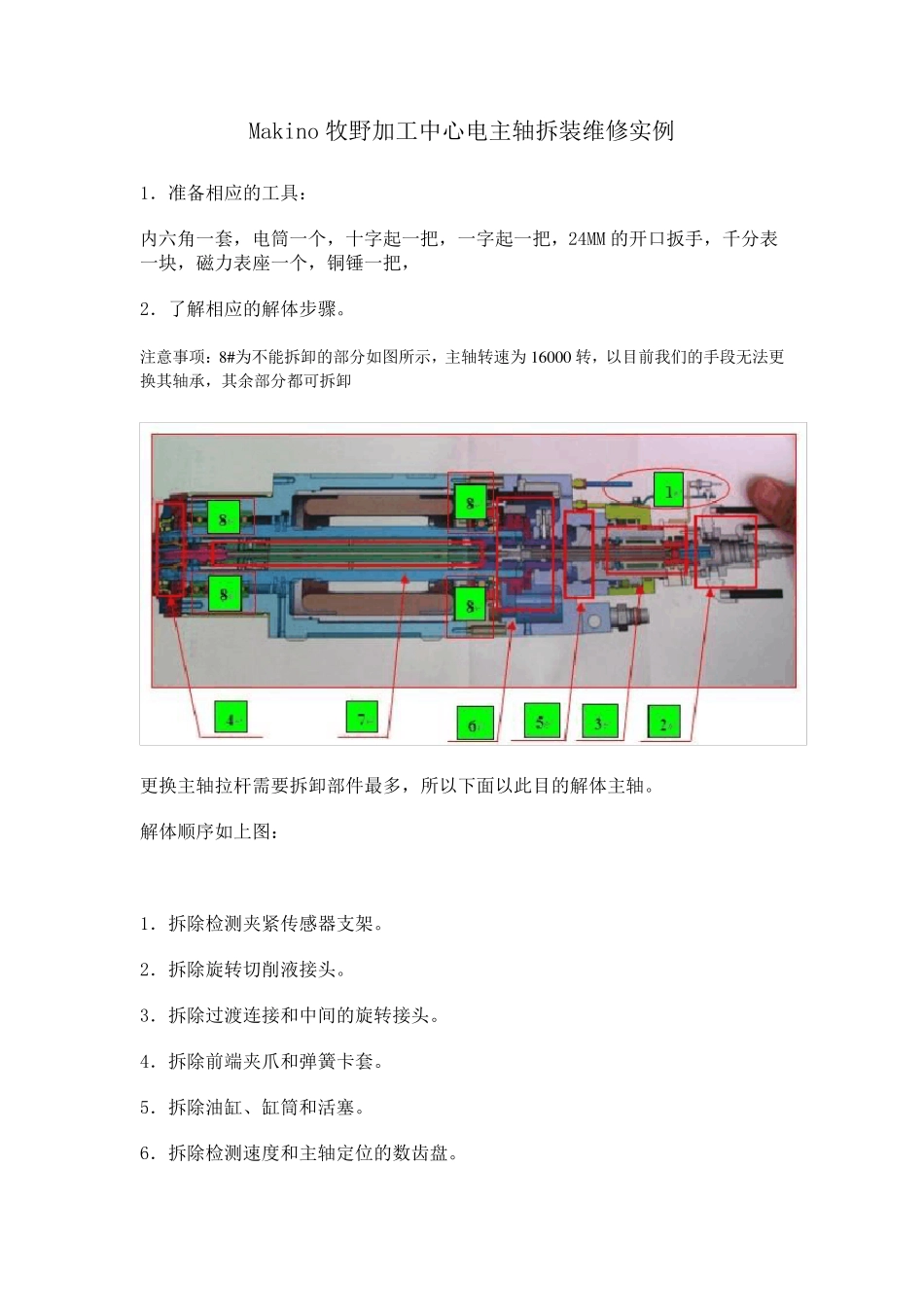

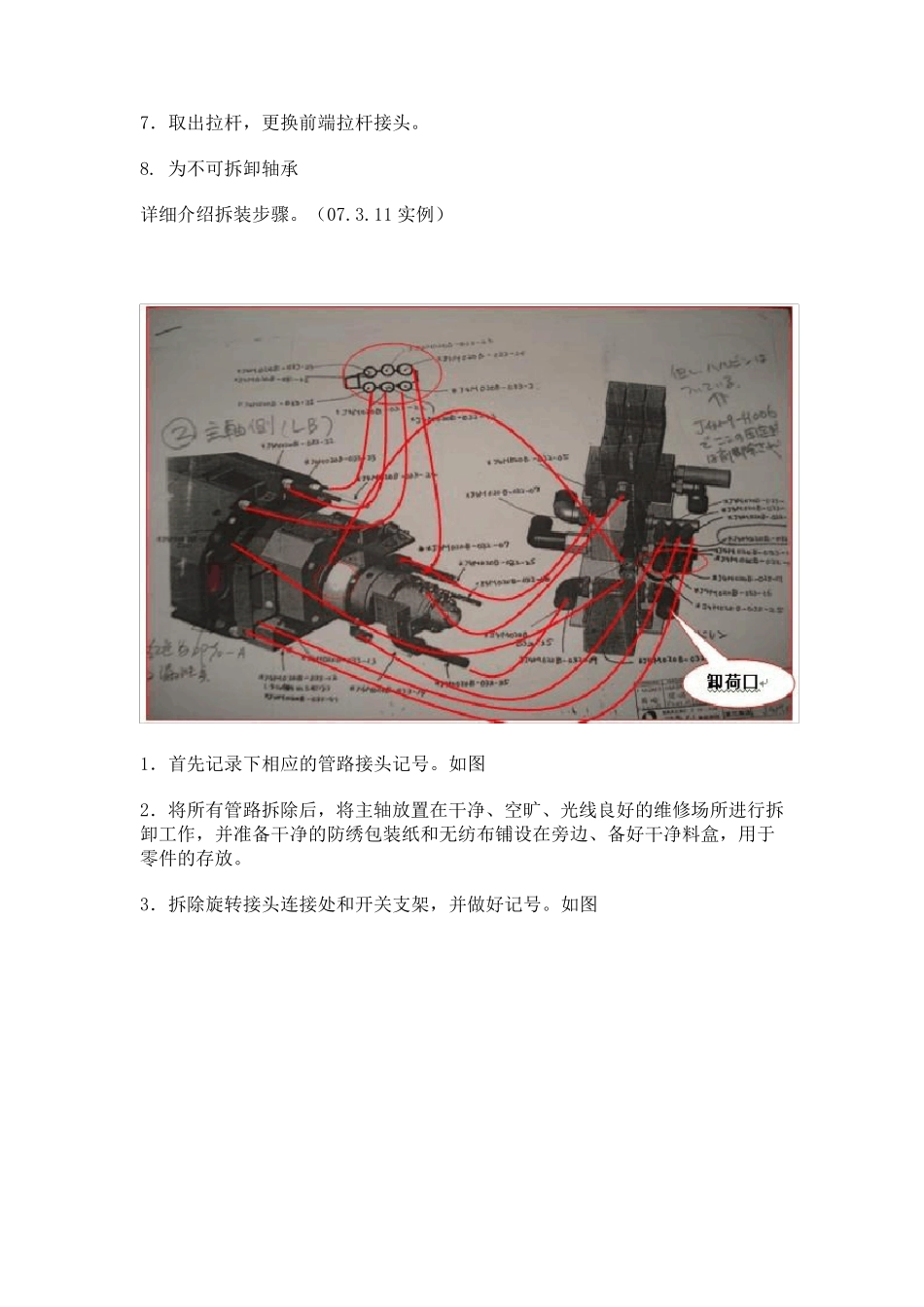

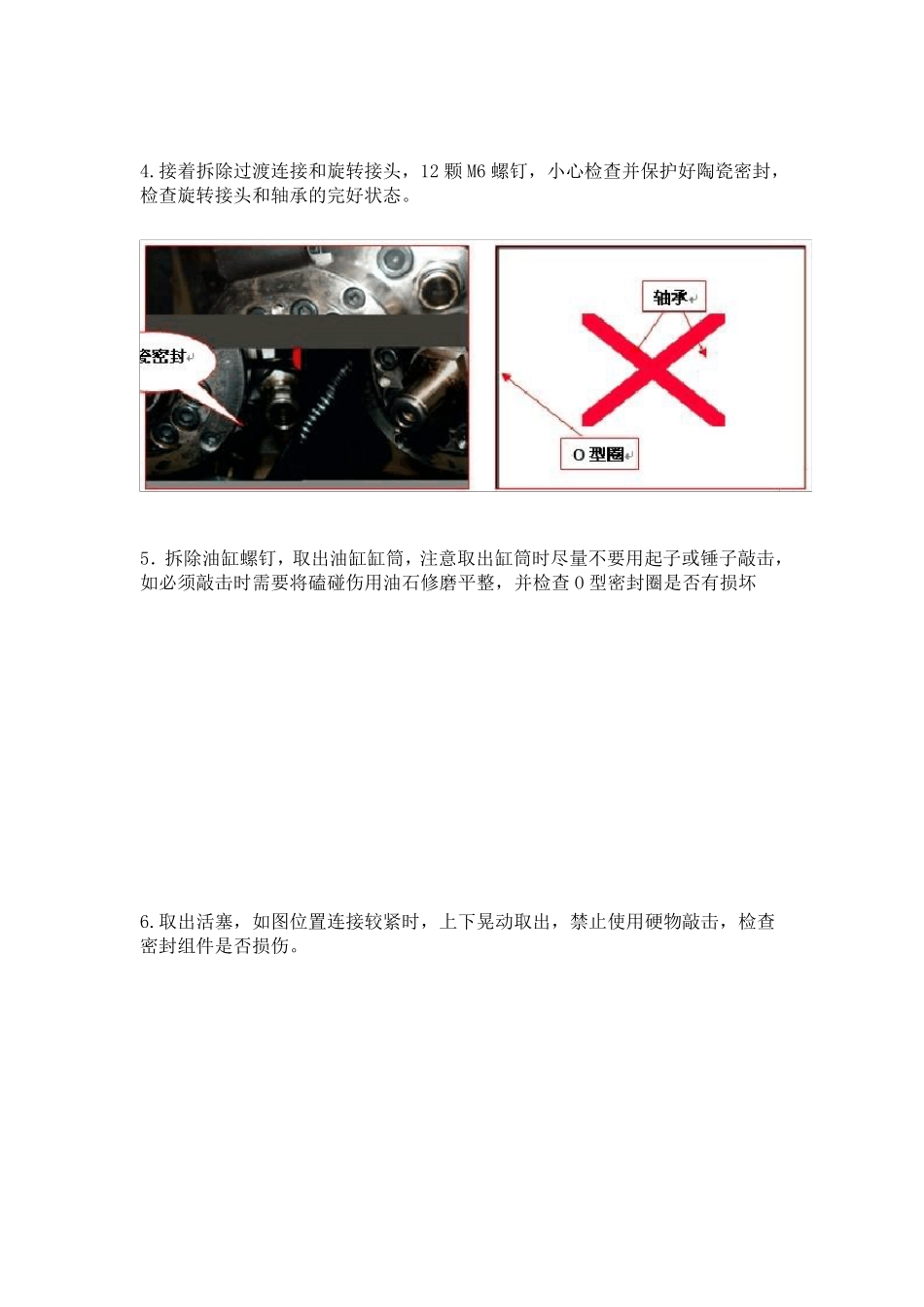

Makino 牧野加工中心电主轴拆装维修实例 1．准备相应的工具： 内六角一套，电筒一个，十字起一把，一字起一把，24MM 的开口扳手，千分表一块，磁力表座一个，铜锤一把， 2．了解相应的解体步骤。 注意事项：8#为不能拆卸的部分如图所示，主轴转速为16000 转，以目前我们的手段无法更换其轴承，其余部分都可拆卸 更换主轴拉杆需要拆卸部件最多，所以下面以此目的解体主轴。 解体顺序如上图： 1．拆除检测夹紧传感器支架。 2．拆除旋转切削液接头。 3．拆除过渡连接和中间的旋转接头。 4．拆除前端夹爪和弹簧卡套。 5．拆除油缸、缸筒和活塞。 6．拆除检测速度和主轴定位的数齿盘。 7．取出拉杆，更换前端拉杆接头。 8. 为不可拆卸轴承 详细介绍拆装步骤。（07.3.11 实例） 1．首先记录下相应的管路接头记号。如图 2．将所有管路拆除后，将主轴放置在干净、空旷、光线良好的维修场所进行拆卸工作，并准备干净的防绣包装纸和无纺布铺设在旁边、备好干净料盒，用于零件的存放。 3．拆除旋转接头连接处和开关支架，并做好记号。如图 4.接着拆除过渡连接和旋转接头，12 颗M6 螺钉，小心检查并保护好陶瓷密封，检查旋转接头和轴承的完好状态。 5．拆除油缸螺钉，取出油缸缸筒，注意取出缸筒时尽量不要用起子或锤子敲击，如必须敲击时需要将磕碰伤用油石修磨平整，并检查O 型密封圈是否有损坏 6.取出活塞，如图位置连接较紧时，上下晃动取出，禁止使用硬物敲击，检查密封组件是否损伤。 7.取出活塞后，将油缸内壁擦拭干净，检查内壁是否又损伤，并将电机动力电缆压条拆开。可以开始拆除如图四个 M10 螺钉。 8.拆除后，小心拉出法兰，注意电缆线和端面 O 型圈，拆除如图 12 个 M4 的螺钉，梳齿盘上有记号，无需重复做记号。 9.检查如图法兰是否有积油现象，用嗅觉判断是主轴油还是液压油，如是液压油需要检查O 型圈是否有磨损，如是主轴油，需要检查主轴油道孔的密封圈是否完好，并检查传感器支架的紧固螺钉情况。 10.最后可以取出主轴拉刀杆，检查所有螺钉和蝶形弹簧是否损坏。 11.取出如图拉杆 2 颗 M 4 的螺钉，取出外套 12. 更换前端拉杆连接的部件，松开钉丝，注意内部的铜垫块不要丢失，并检查内外孔O 型圈是否完好，安装时需涂上螺纹紧固胶。 13.全部更换工作已经完成，需要倒序安装。 14.安装时法兰体时，端面需要涂抹端面密封胶，尽量避开密封圈.接着梳齿盘和主轴的跳动误差需要使用千分表测...
