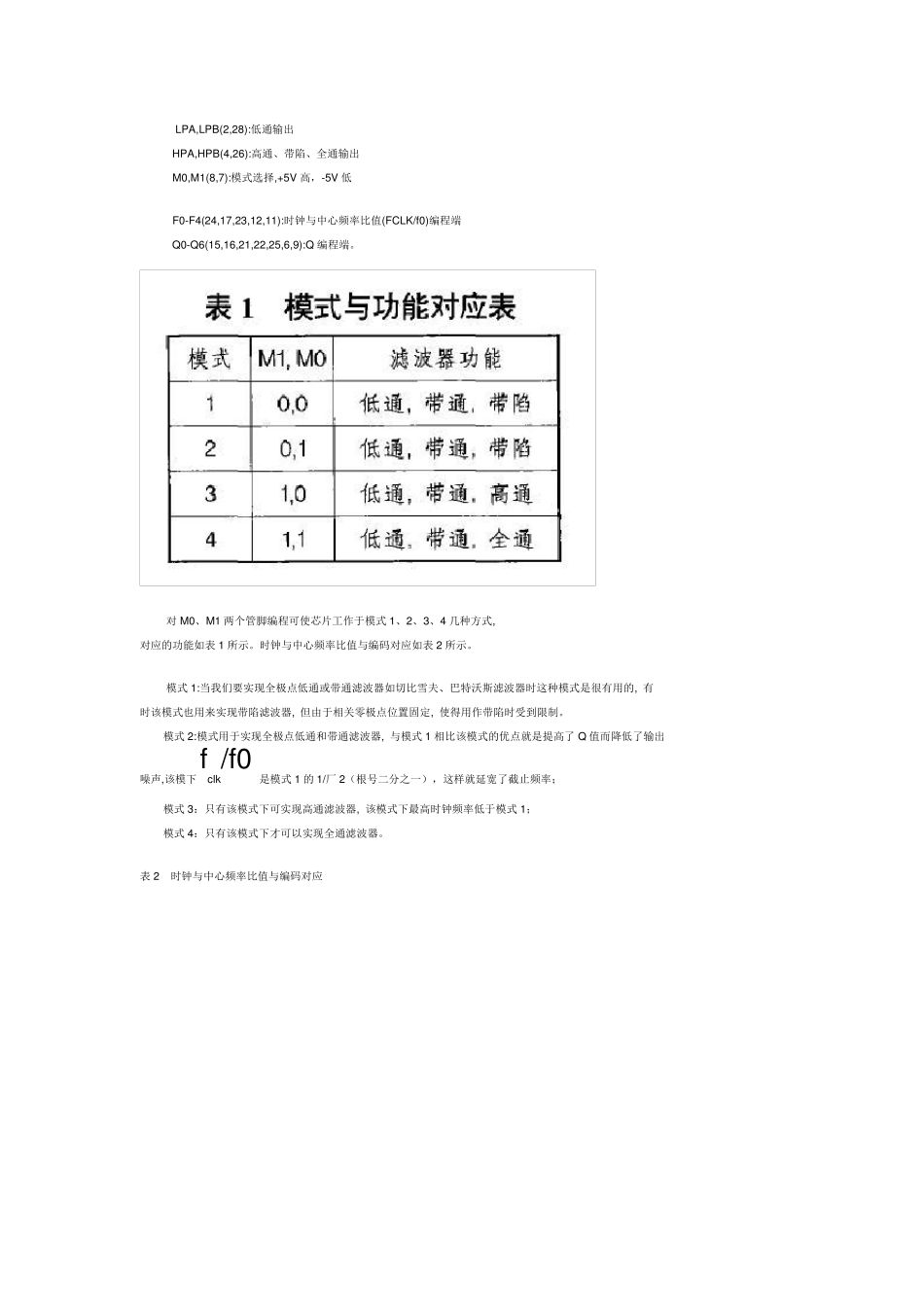

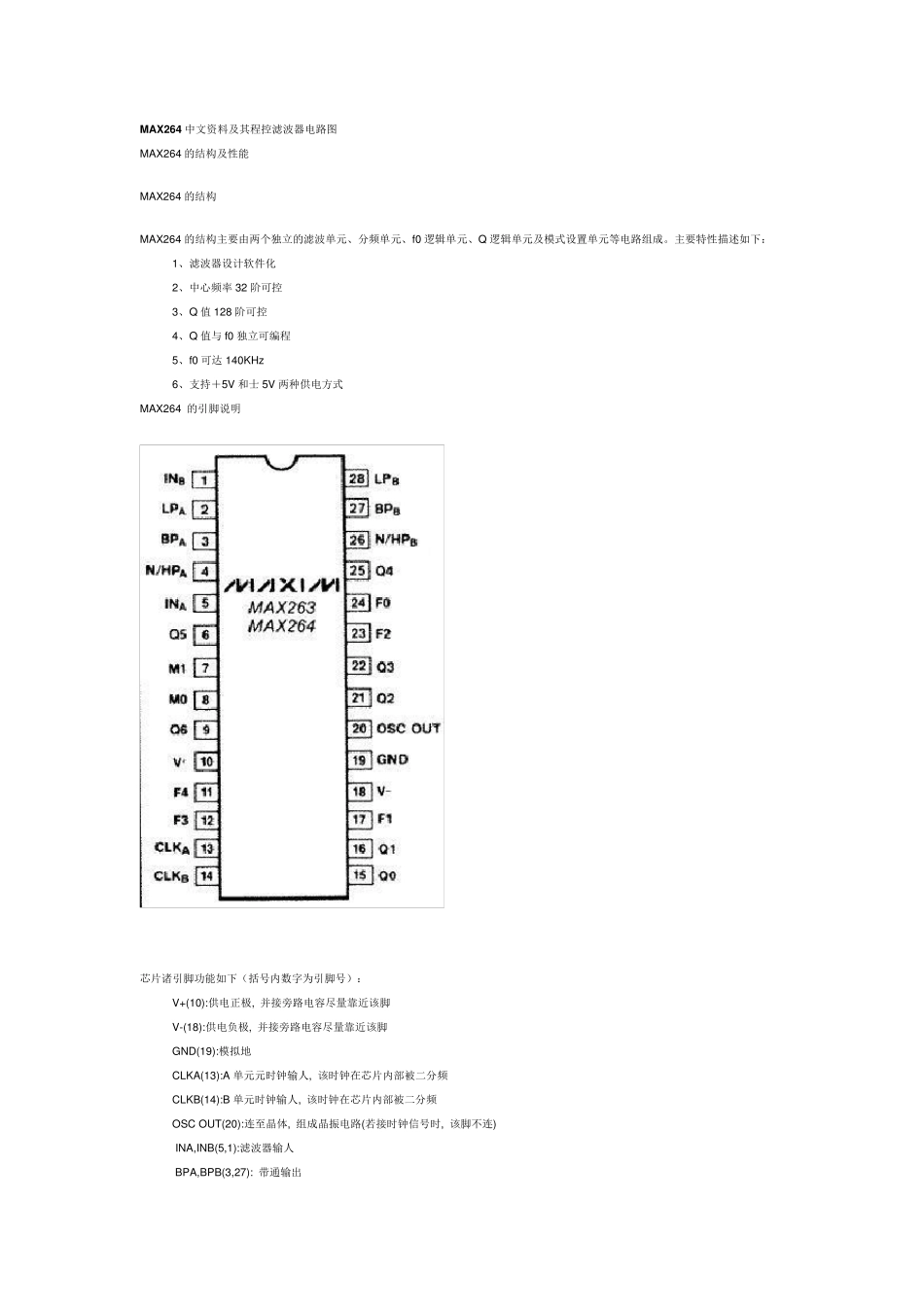

MAX264 中文资料及其程控滤波器电路图 MAX264 的结构及性能 MAX264 的结构 MAX264 的结构主要由两个独立的滤波单元、分频单元、f0 逻辑单元、Q 逻辑单元及模式设置单元等电路组成。主要特性描述如下： 1、滤波器设计软件化 2、中心频率 32 阶可控 3、Q 值 128 阶可控 4、Q 值与 f0 独立可编程 5、f0 可达 140KHz 6、支持＋5V 和士 5V 两种供电方式 MAX264 的引脚说明 芯片诸引脚功能如下（括号内数字为引脚号）： V+(10):供电正极, 并接旁路电容尽量靠近该脚 V-(18):供电负极, 并接旁路电容尽量靠近该脚 GND(19):模拟地 CLKA(13):A 单元元时钟输人, 该时钟在芯片内部被二分频 CLKB(14):B 单元时钟输人, 该时钟在芯片内部被二分频 OSC OUT(20):连至晶体, 组成晶振电路(若接时钟信号时, 该脚不连) INA,INB(5,1):滤波器输人 BPA,BPB(3,27): 带通输出 LPA,LPB(2,28):低通输出 HPA,HPB(4,26):高通、带陷、全通输出 M0,M1(8,7):模式选择,+5V 高，-5V 低 F0-F4(24,17,23,12,11):时钟与中心频率比值(FCLK/f0)编程端 Q0-Q6(15,16,21,22,25,6,9):Q 编程端。 对 M0、M1 两个管脚编程可使芯片工作于模式 1、2、3、4 几种方式, 对应的功能如表 1 所示。时钟与中心频率比值与编码对应如表 2 所示。 模式 1:当我们要实现全极点低通或带通滤波器如切比雪夫、巴特沃斯滤波器时这种模式是很有用的, 有 时该模式也用来实现带陷滤波器, 但由于相关零极点位置固定, 使得用作带陷时受到限制。 模式 2:模式用于实现全极点低通和带通滤波器, 与模式 1 相比该模式的优点就是提高了 Q 值而降低了输出 噪声,该模下fclk/f0是模式 1 的 1/厂 2（根号二分之一），这样就延宽了截止频率； 模式 3：只有该模式下可实现高通滤波器, 该模式下最高时钟频率低于模式 1； 模式 4：只有该模式下才可以实现全通滤波器。 表 2 时钟与中心频率比值与编码对应 在设计中，首先根据所需的频率响应特性, 确定出品质因数(Q)及截止频率, 由 Q 值进而确定 N 出值: Q=64/(128-N) 模式1,3 , 4 时; Q=90.51/(128-N) 模式 2 时; 也可以由 Q 值查表3 得出 N,得到后, 进而可以求出fclk/f0值: fclk/f0=兀(N+13) 模式1, 3, 4 时;注：兀 读 p ai 值取3.14 fclk/f0=兀(N+13)/厂2 模式 2 时 （注：1/厂2：根号二分之一）; 因为时钟频率fclk 是已知的, 所以即可求出f0。...
