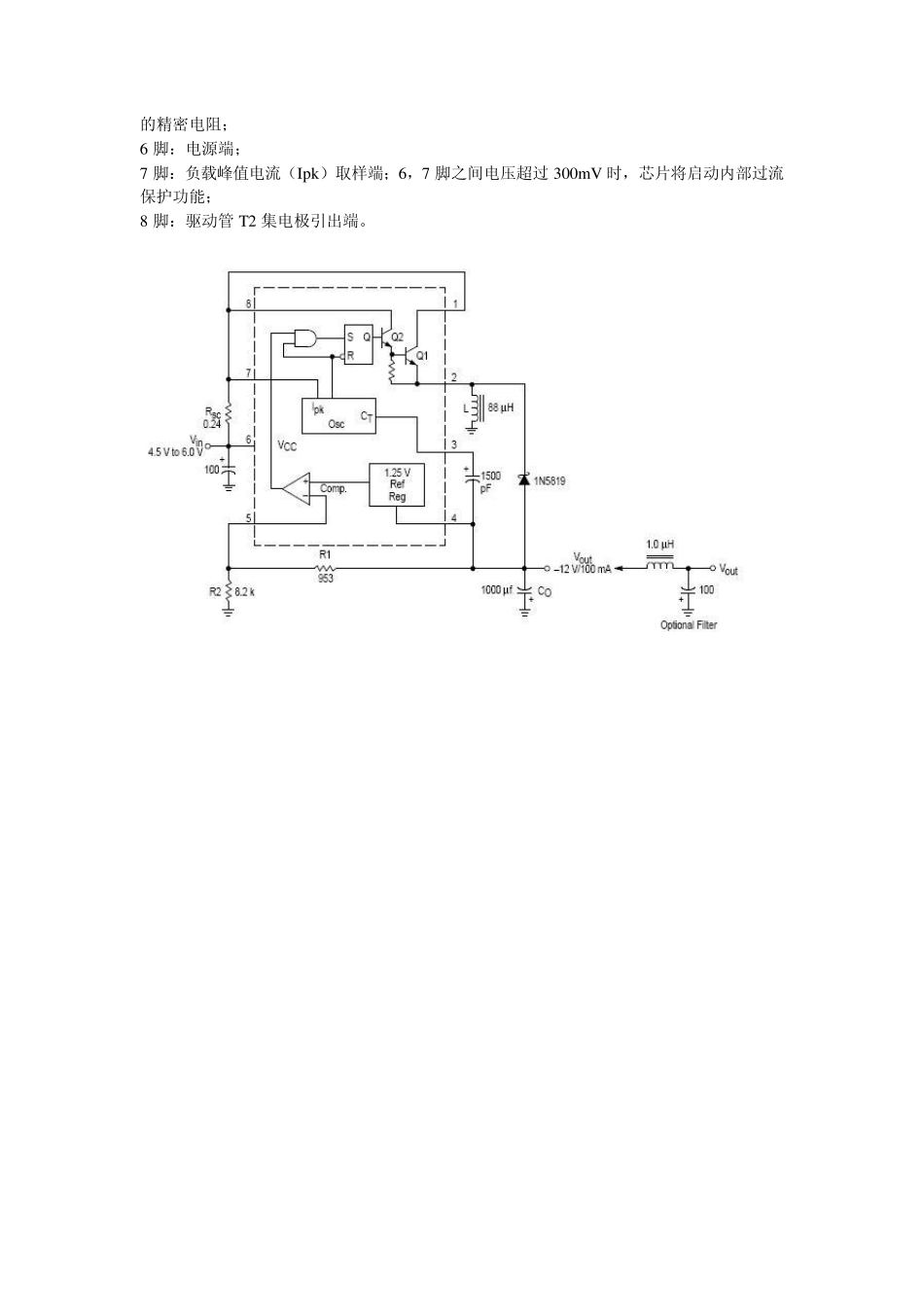

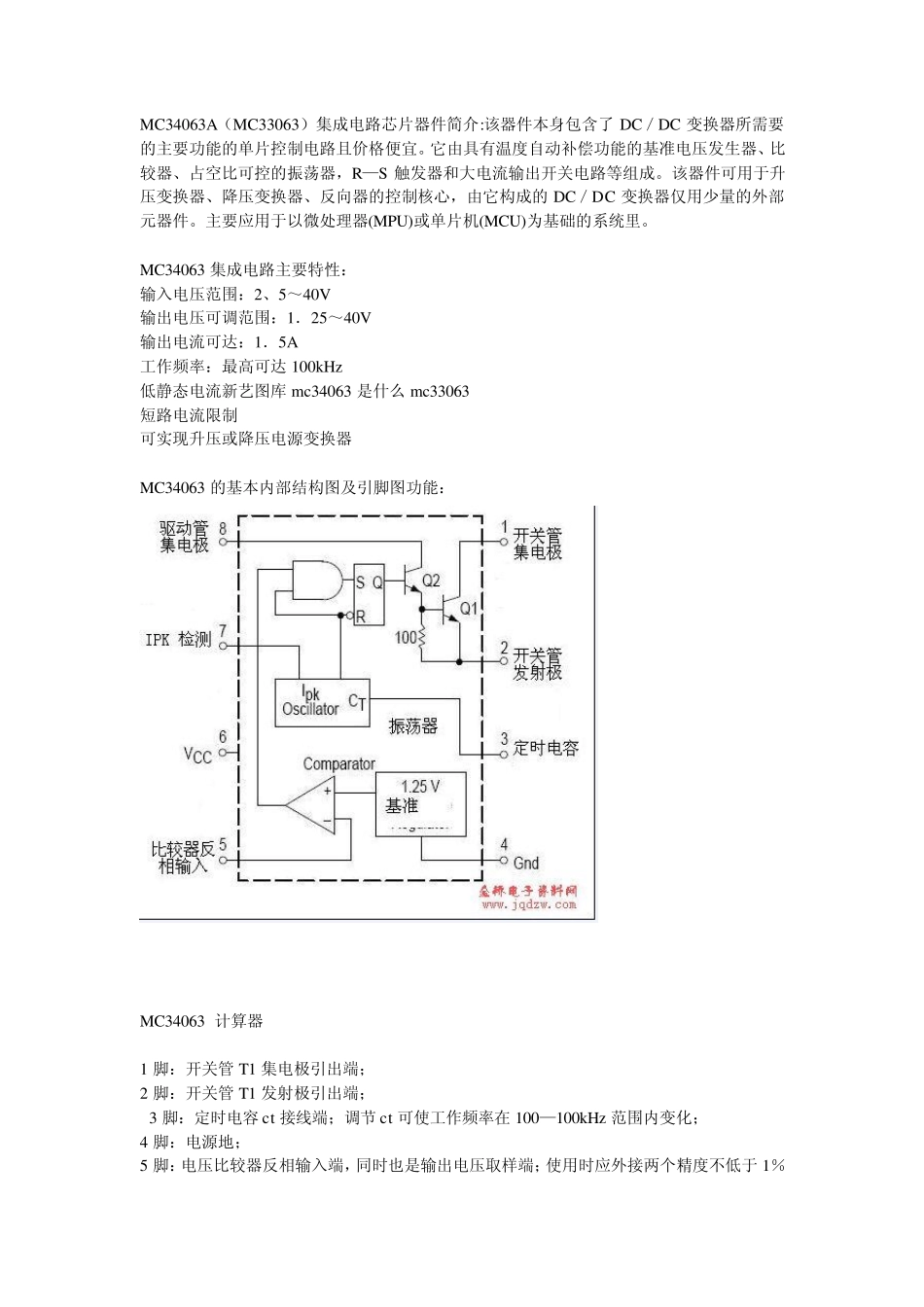

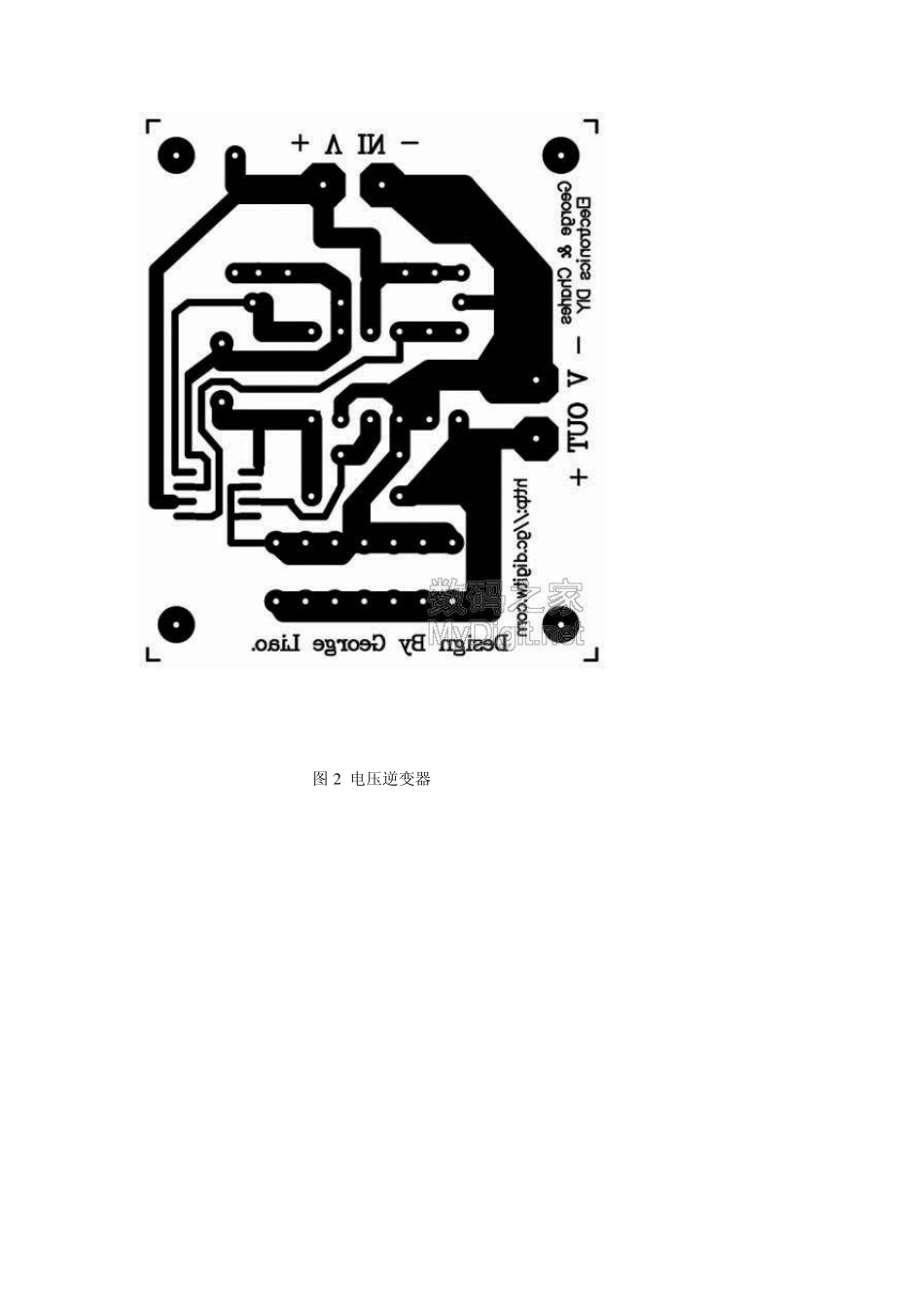

MC34063A（MC33063）集成电路芯片器件简介:该器件本身包含了DC／DC 变换器所需要的主要功能的单片控制电路且价格便宜。它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S 触发器和大电流输出开关电路等组成。该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC 变换器仅用少量的外部元器件。主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。 MC34063 集成电路主要特性： 输入电压范围：2、5～40V 输出电压可调范围：1．25～40V 输出电流可达：1．5A 工作频率：最高可达 100kHz 低静态电流新艺图库 mc34063 是什么 mc33063 短路电流限制 可实现升压或降压电源变换器 MC34063 的基本内部结构图及引脚图功能： MC34063 计算器 1 脚：开关管 T1 集电极引出端； 2 脚：开关管 T1 发射极引出端； 3 脚：定时电容 ct 接线端；调节 ct 可使工作频率在 100—100kHz 范围内变化； 4 脚：电源地； 5 脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于 1％ 的精密电阻； 6 脚：电源端； 7 脚：负载峰值电流（Ipk）取样端；6，7 脚之间电压超过300mV 时，芯片将启动内部过流保护功能； 8 脚：驱动管T2 集电极引出端。 图2 电压逆变器 图3 降压转换器 图4 NPN 三极管扩流升压转换器 图5 NPN 三极管扩流降压转换器 图6 升压转换器 MC34063 的工作原理 MC34063 组成的降压电路 MC34063 组成的降压电路原理如图7。工作过程： 1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2 监视输出电压 。其中，输出电压U。=1.25(1+ R2/R1)由公式可知输出电压 。仅与R1、R2 数值有关，因1．25V 为基准电压，恒定不变。若R1、R2 阻值稳定，U。亦稳定。 2．脚5 电压与内部基准电压1．25V 同时送人内部比较器进行电压比较。当脚5 的电压值低于内部基准电压(1．25V)时，比较器输出为跳变电压，开启R—S 触发器的S 脚控制门，R—S 触发器在内部振荡器的驱动下，Q 端为“1”状态(高电平)，驱动管 T2 导通，开关管T1 亦导通，使输入电压Ui 向输出滤波器电容 Co 充电以提高 U。，达到自动控制 U。稳定的作用。 3．当脚5 的电压值高于内部基准电压(1．25V)时，R—S 触发器的S 脚控制门被封锁，Q 端为“0”状态(低电平)，T2 截止，T1 亦截止。 4. 振荡器的Ip k 输入(脚7)用于监视开关...
