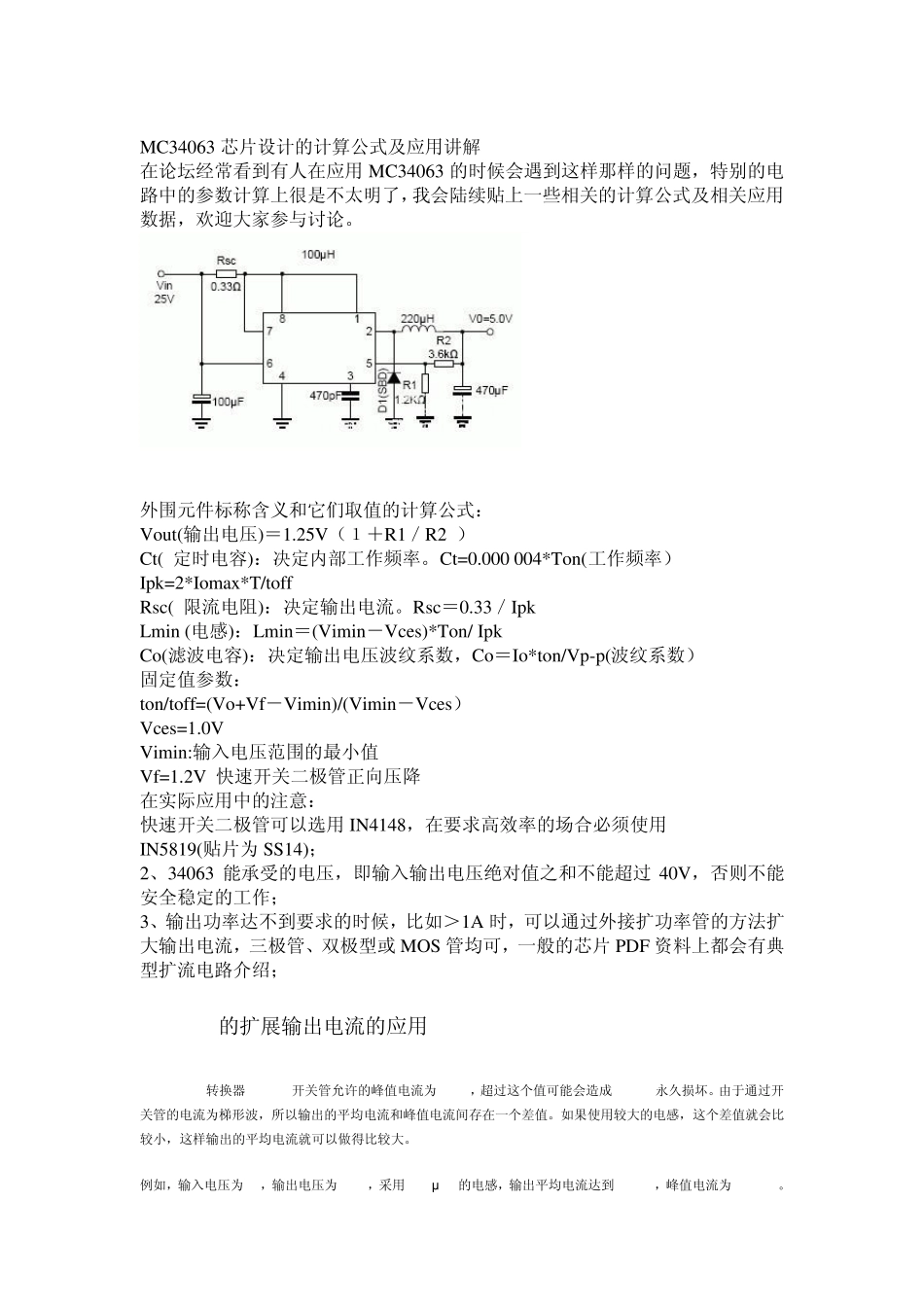

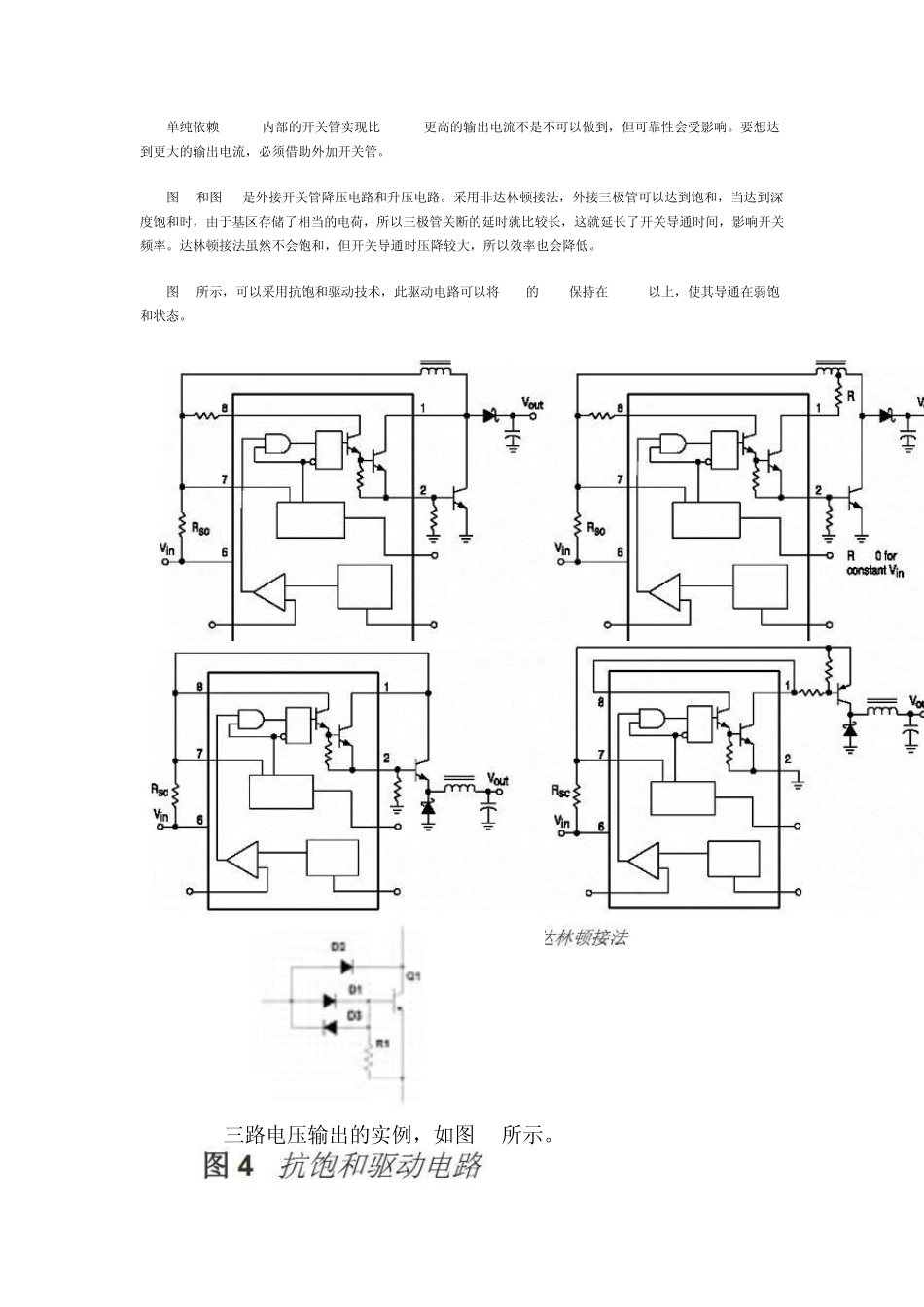

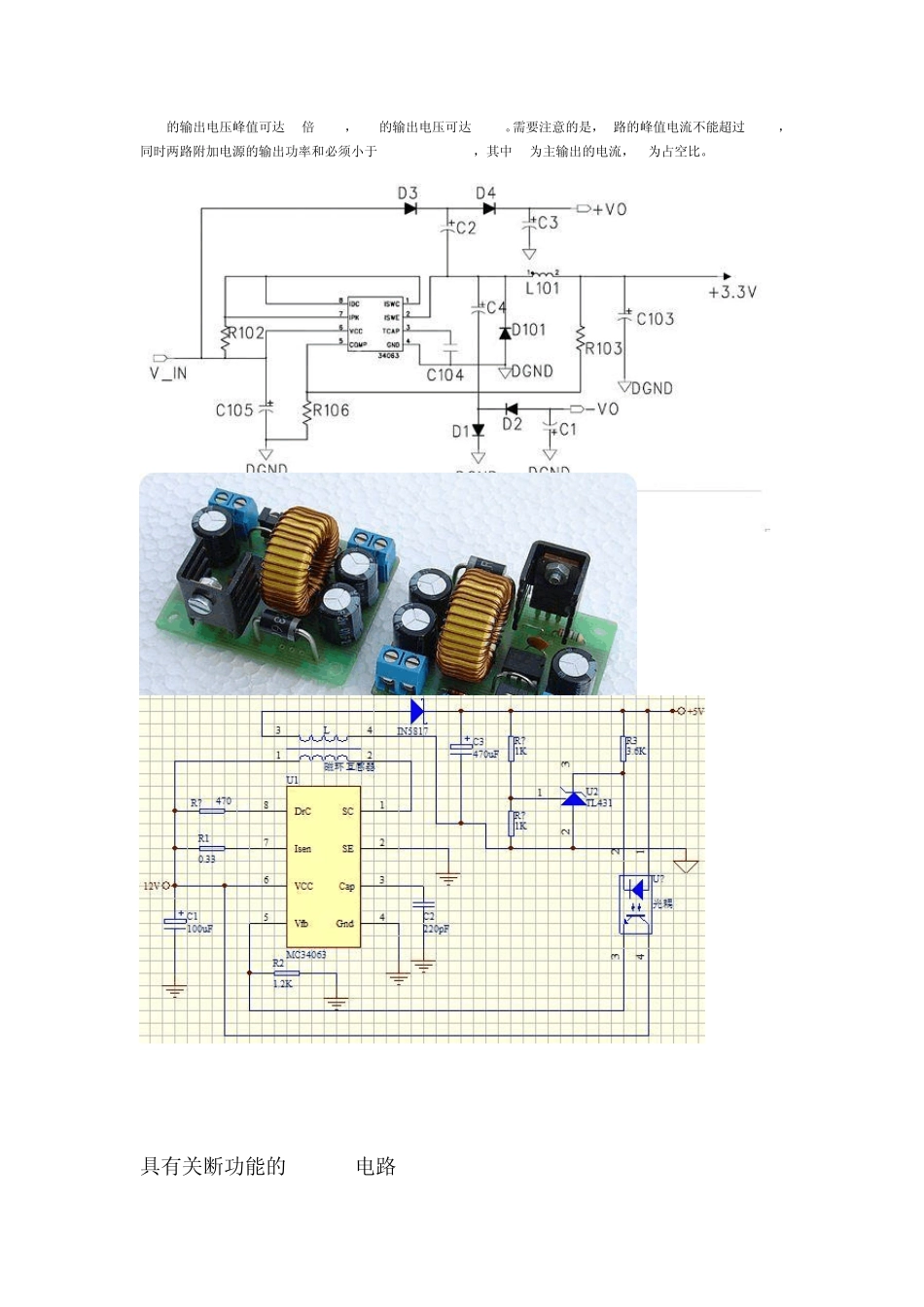

MC34063 芯片设计的计算公式及应用讲解 在论坛经常看到有人在应用 MC34063 的时候会遇到这样那样的问题，特别的电路中的参数计算上很是不太明了，我会陆续贴上一些相关的计算公式及相关应用数据，欢迎大家参与讨论。 外围元件标称含义和它们取值的计算公式： Vou t(输出电压)＝1.25V（１＋R1／R2 ） Ct( 定时电容)：决定内部工作频率。Ct=0.000 004*Ton(工作频率） Ipk=2*Iomax *T/toff Rsc( 限流电阻)：决定输出电流。Rsc＝0.33／Ipk Lmin (电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数） 固定值参数： ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces） Vces=1.0V Vimin:输入电压范围的最小值 Vf=1.2V 快速开关二极管正向压降 在实际应用中的注意： 快速开关二极管可以选用 IN4148，在要求高效率的场合必须使用 IN5819(贴片为SS14)； 2、34063 能承受的电压，即输入输出电压绝对值之和不能超过 40V，否则不能安全稳定的工作； 3、输出功率达不到要求的时候，比如＞1A 时，可以通过外接扩功率管的方法扩大输出电流，三极管、双极型或 MOS 管均可，一般的芯片 PDF 资料上都会有典型扩流电路介绍； MC34063的扩展输出电流的应用 DC/DC 转换器 34063 开关管允许的峰值电流为 1.5A，超过这个值可能会造成 34063 永久损坏。由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。 例如，输入电压为9V，输出电压为3.3V，采用 220 μ H 的电感，输出平均电流达到 900mA，峰值电流为 1200mA。 单纯依赖34063 内部的开关管实现比900mA 更高的输出电流不是不可以做到，但可靠性会受影响。要想达到更大的输出电流，必须借助外加开关管。 图 2 和图 3 是外接开关管降压电路和升压电路。采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。 图 4 所示，可以采用抗饱和驱动技术，此驱动电路可以将 Q1 的Vce 保持在 0.7V 以上，使其导通在弱饱和状态。 MC34063 三路电压输出的实例，如图 5 所示。 +VO 的输出电压峰值可达2 倍V_IN，-VO 的输出电...
