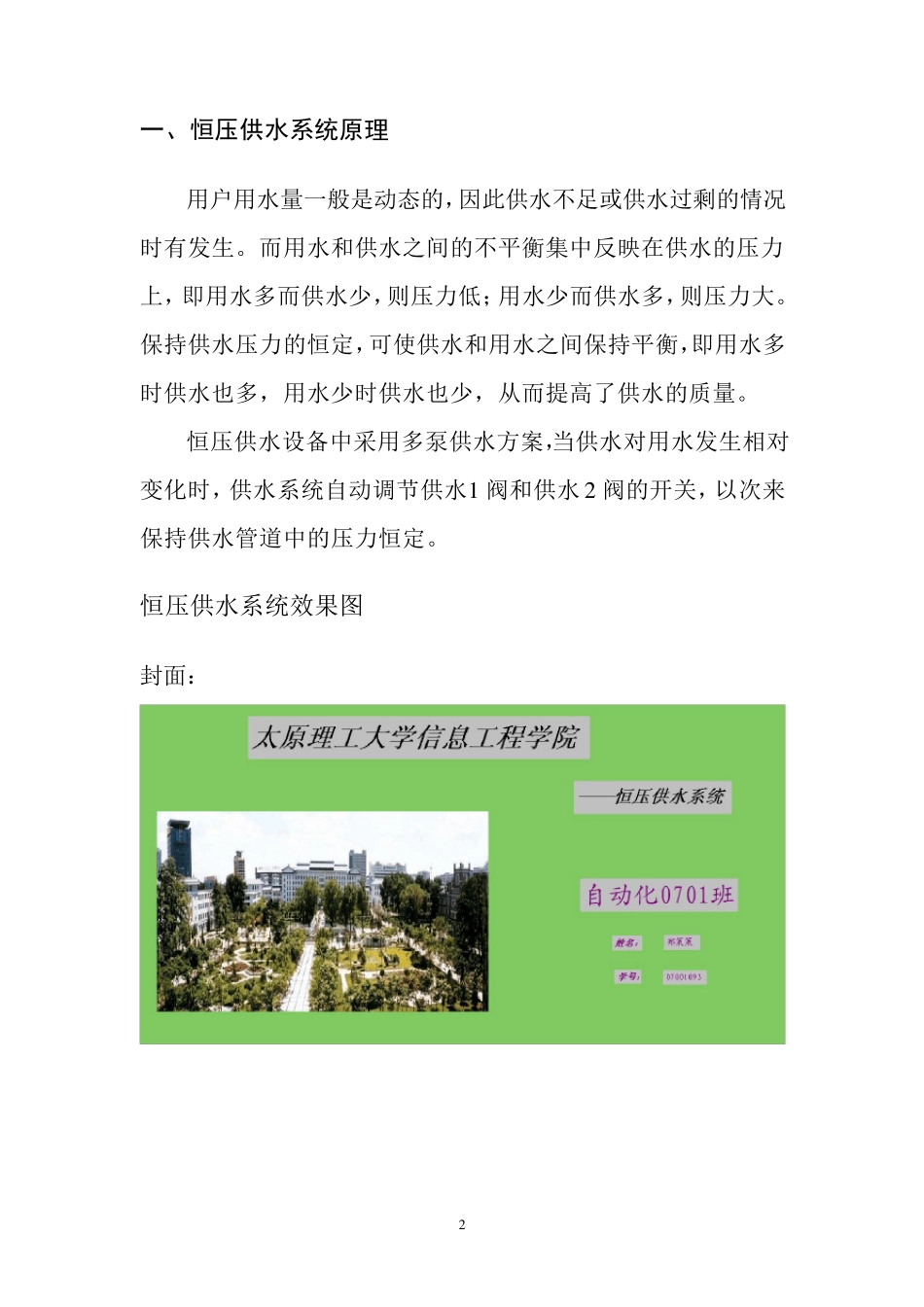

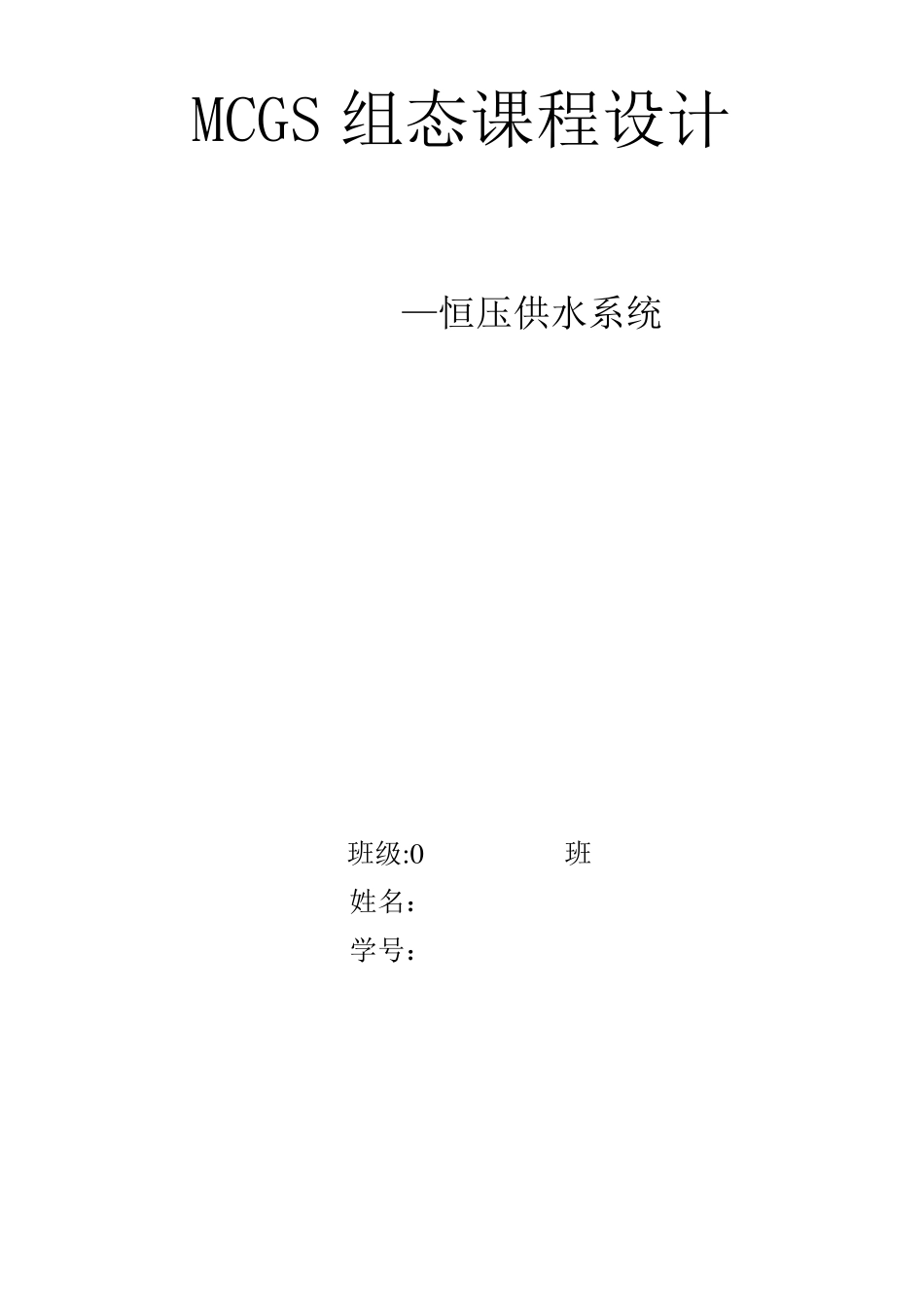

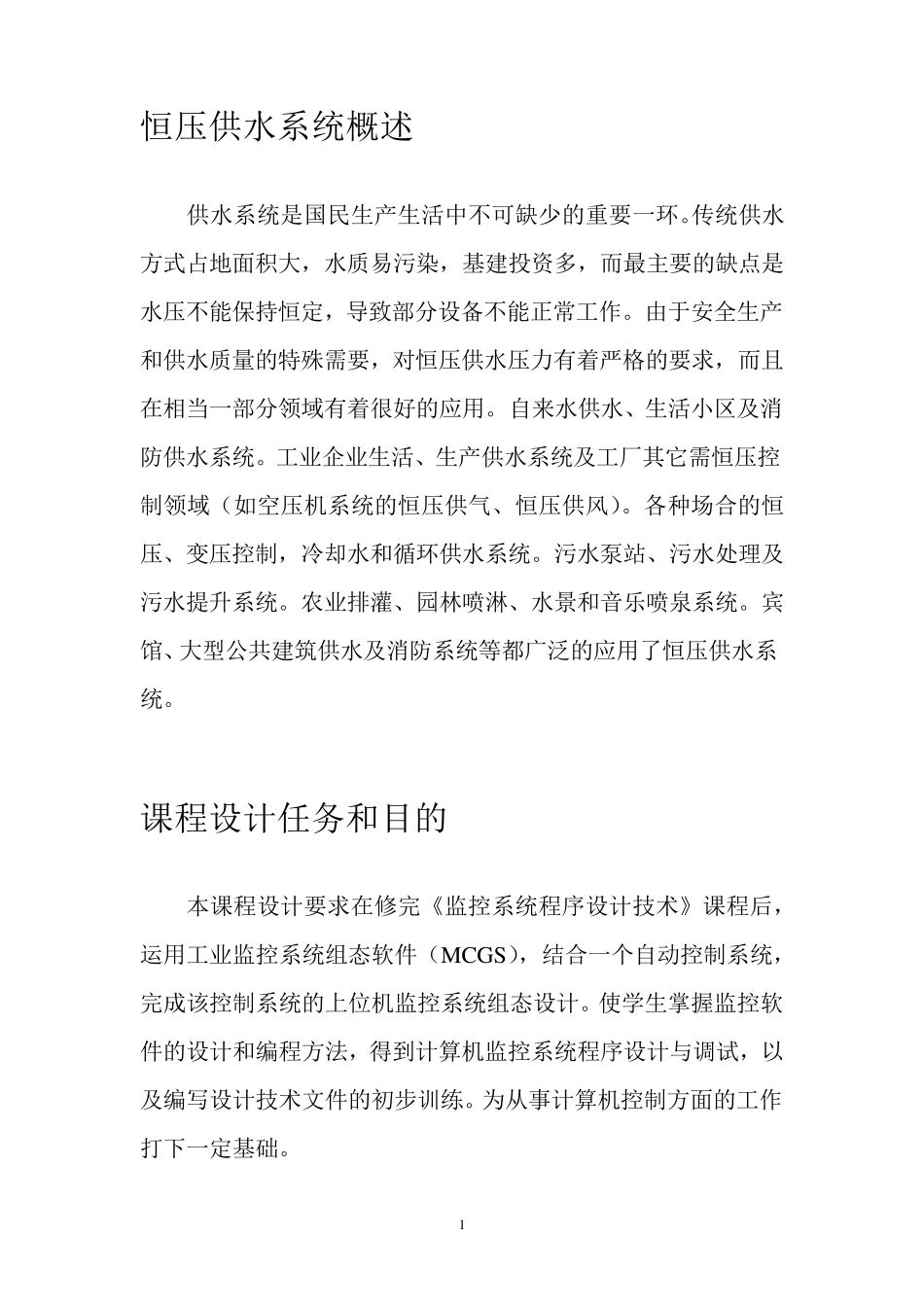

MCGS 组态课程设计 —恒压供水系统 班级:0 班 姓名: 学号: 1 恒压供水系统概述 供水系统是国民生产生活中不可缺少的重要一环。传统供水方式占地面积大,水质易污染,基建投资多,而最主要的缺点是水压不能保持恒定,导致部分设备不能正常工作。由于安全生产和供水质量的特殊需要,对恒压供水压力有着严格的要求,而且在相当一部分领域有着很好的应用。自来水供水、生活小区及消防供水系统。工业企业生活、生产供水系统及工厂其它需恒压控制领域(如空压机系统的恒压供气、恒压供风)。各种场合的恒压、变压控制,冷却水和循环供水系统。污水泵站、污水处理及污水提升系统。农业排灌、园林喷淋、水景和音乐喷泉系统。宾馆、大型公共建筑供水及消防系统等都广泛的应用了恒压供水系统。 课程设计任务和目的 本课程设计要求在修完《监控系统程序设计技术》课程后,运用工业监控系统组态软件(MCGS),结合一个自动控制系统,完成该控制系统的上位机监控系统组态设计。使学生掌握监控软件的设计和编程方法,得到计算机监控系统程序设计与调试,以及编写设计技术文件的初步训练。为从事计算机控制方面的工作打下一定基础。 2 一、恒压供水系统原理 用户用水量一般是动态的,因此供水不足或供水过剩的情况时有发生。而用水和供水之间的不平衡集中反映在供水的压力上,即用水多而供水少,则压力低;用水少而供水多,则压力大。保持供水压力的恒定,可使供水和用水之间保持平衡,即用水多时供水也多,用水少时供水也少,从而提高了供水的质量。 恒压供水设备中采用多泵供水方案,当供水对用水发生相对变化时,供水系统自动调节供水1 阀和供水2 阀的开关,以次来保持供水管道中的压力恒定。 恒压供水系统效果图 封面: 3 二、组态步骤 2 .1 工程分析 在开始组态工程之前,先对该工程进行剖析,以便从整体上把握工程的结构、流程、需实现的功能及如何实现这些功能。 工程框架: 1 . 4 个用户窗口:水位控制、数据显示、报警窗口、封面 2 . 4 个主菜单:系统管理、数据显示、历史数据、报警数据 3 . 4 个子菜单:登录用户、退出登录、用户管理、修改密码 4 . 5 个策略:启动策略、退出策略、循环策略、报警数据、历史数据 数据对象:出水阀、出水压力、供水 1 阀、供水 2 阀、开水 4 阀、流量1、流量2、流量3、水箱液位、水箱液位上限、水箱液位下限、停止、稳压阀、压力上限、压力下限、组对象 2 .2...
