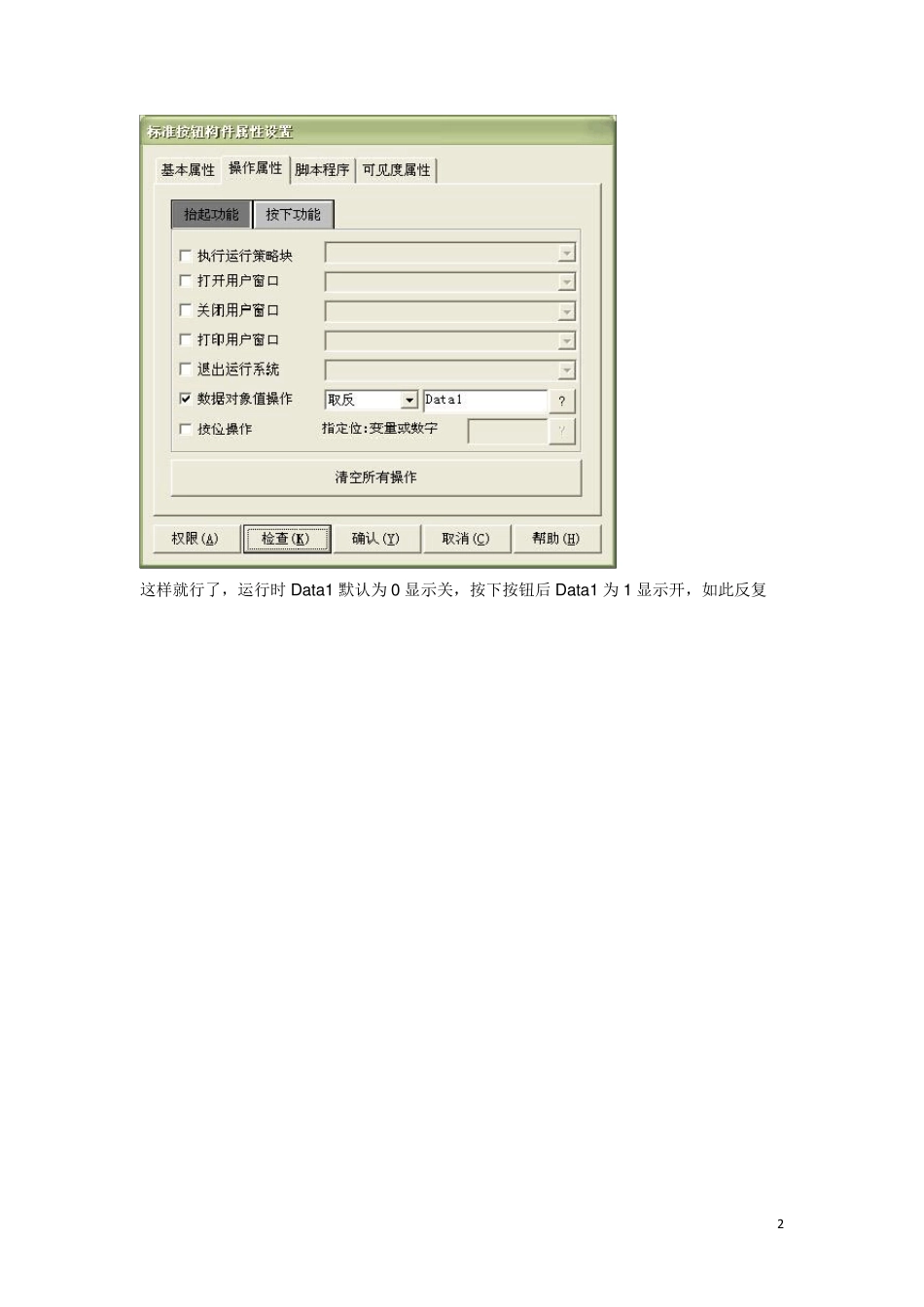

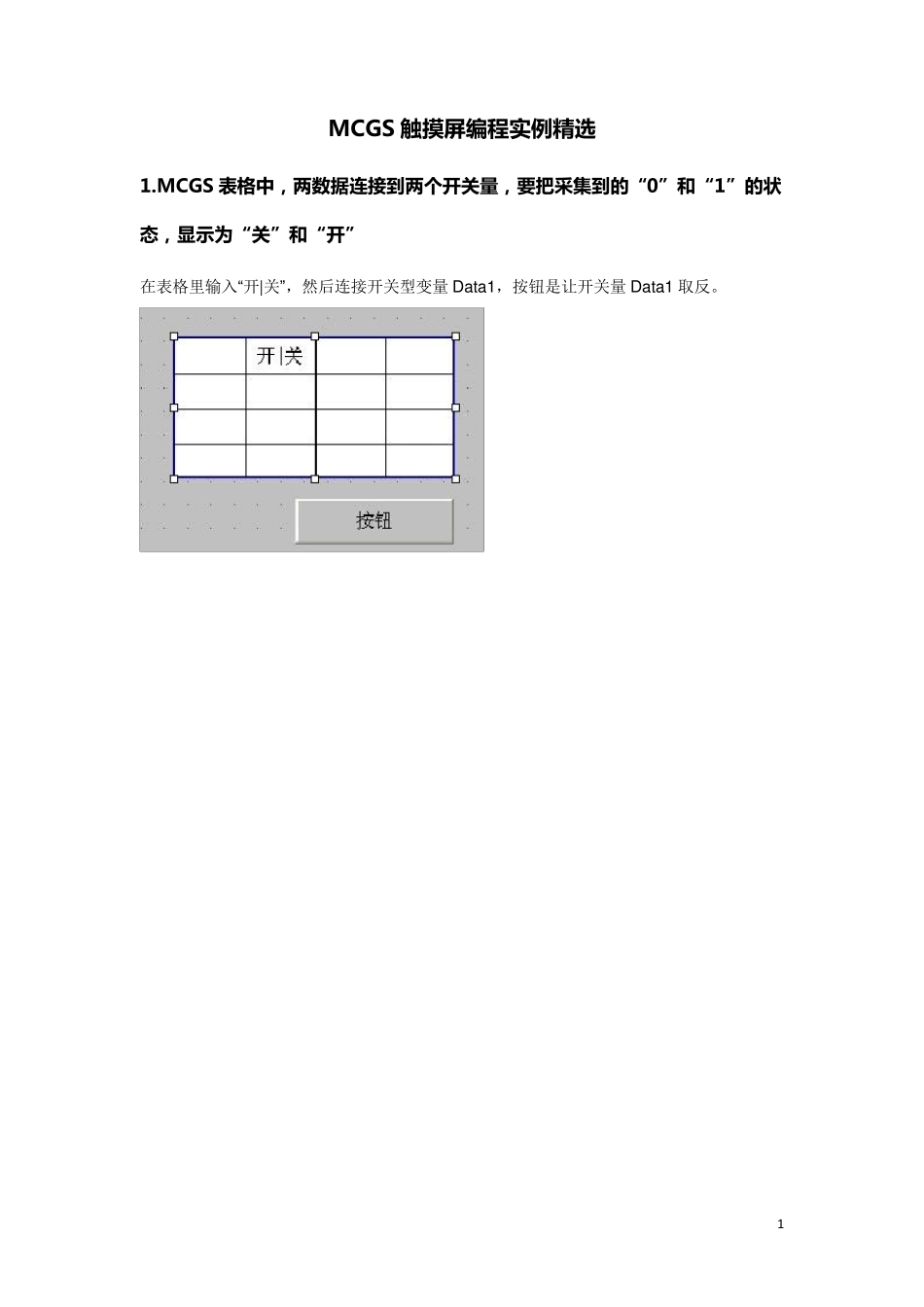

1 MCGS 触 摸 屏 编 程 实 例 精 选 1.MCGS 表 格 中 ， 两 数 据 连 接 到 两 个 开 关 量 ， 要 把 采 集 到 的 “0”和“1”的 状态， 显示为“关 ”和“开 ” 在表格里输入“开|关”，然后连接开关型变量Data1，按钮是让开关量Data1 取反。 2 这样就行了，运行时Data1 默认为0 显示关，按下按钮后 Data1 为1 显示开，如此反复 3 2.mcgs 里 怎 么画渐变色 渐变色只有通用版和网络版有，嵌入版没有 方法就是：填充颜色——填充效果，然后根据你的需要设置就行了。 4 3.如 何 在 mcgs 做 脚 本 i0.0=1 让 Q 输 出 当PLC 的I0.0 有信号，让Q0.0 输出，在PLC 中做我会，不知道在MCGS 中怎么实现 在循环脚本中，循环时间为10ms，条件表达式为1，脚本程序为 IF I0.0 = 1 THEN Q0.0 = 1 ELSE Q0.0 = 0 ENDIF 4.MCGS 组 态 如 何 实 现 这 样 的 功 能 ？ 点 击 某 一部分，弹出 登录对话框 这个画面是在有管理员帐户登录的情况下才可以设置的，我现在想实现当有人在没有登录的情况下点击了这个地方，就弹出提示：请先登录。 1 条回答 可以先用函数!CheckUserGroup 来判断当前登录的用户是不是你需要的用户组，返回只为0 表示已经登录了你需要的用户组了，直接进行下一步，如果返回值不为0，表示当前登录的不是你需要的用户组或是没有任何登录，那么用子窗口或者可见度啥的都行，显示出来就行了。 追问 5 我是想在用户点击了上面图片中的部分时才弹出登录提示，怎么实现呢？ 回答 你把判断的语句写到图片的事件里就行了 追问 求在具体一点，不知道怎么写。 回答 点控件，右键——事件——Click——事件连接脚本 6 5.mcgs 能 记 录 外 部 机 器 运 行 的 时 间 吗 我想用触摸屏记录外部设备的总运行时间 和单点运行时间，如一个指示灯从亮到灭的这段时间 首先新建一个循环策略，循环时间为 1s 7 里面添加一个策略，表达式为变量“灯”这个变量“灯”就是你外部的灯，是通过PLC 还是通过远程IO 啥的连接到MCGS里的变量。 8 编辑脚本 这样就行了 9 6.PLC 时 序 图 给梯形图画出 X1/Y1/Y2/Y3 的时序图 10 这个梯形图就是X1 为ON 后，Y1 自锁一直为ON，在 X1 为ON 的这段时间里 Y2 和 Y3交替闪烁 11 7.MCGS 时 间 数 据 怎 么 存 盘 ?, 就是比如我要调试一条生产线，调...
