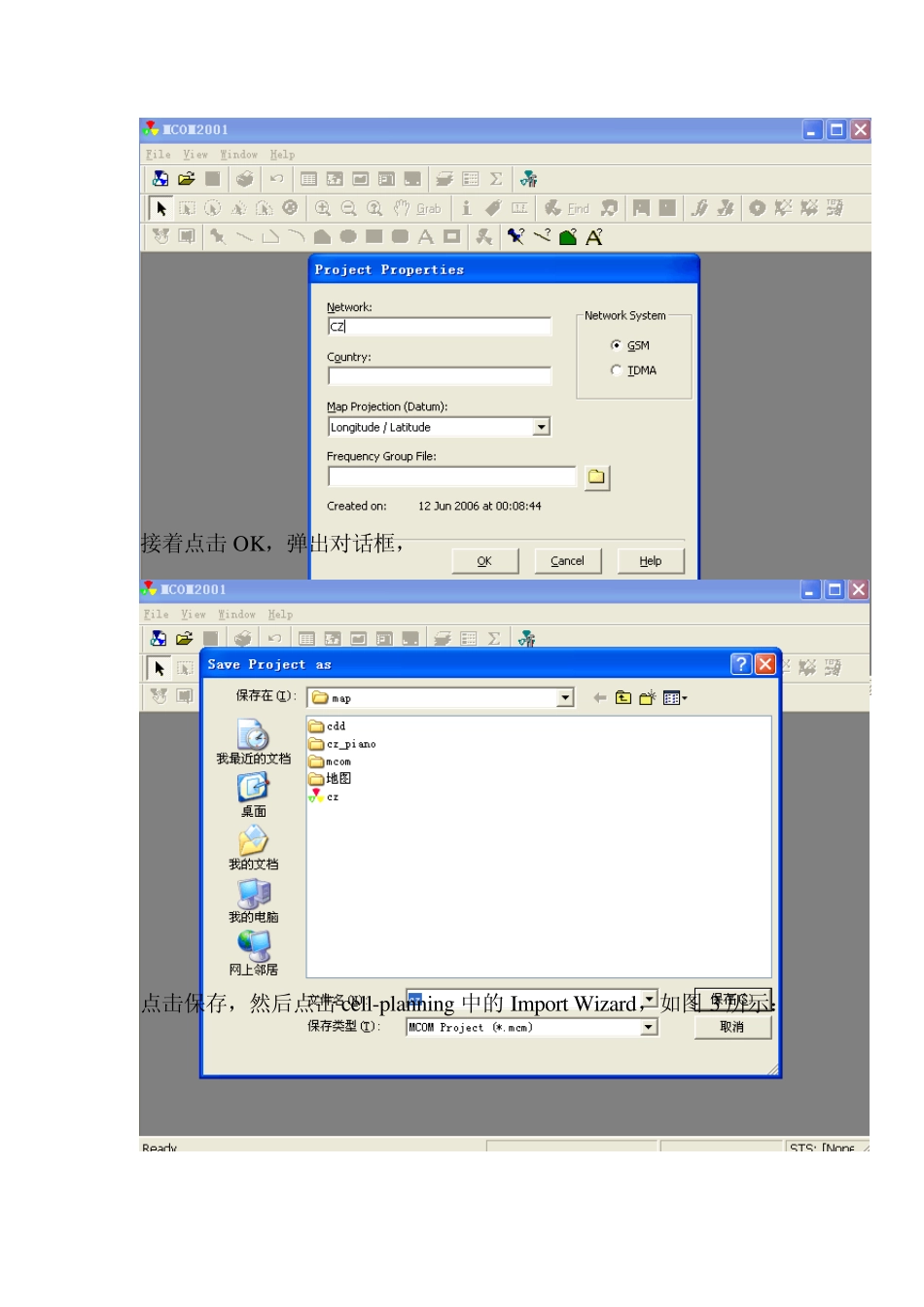

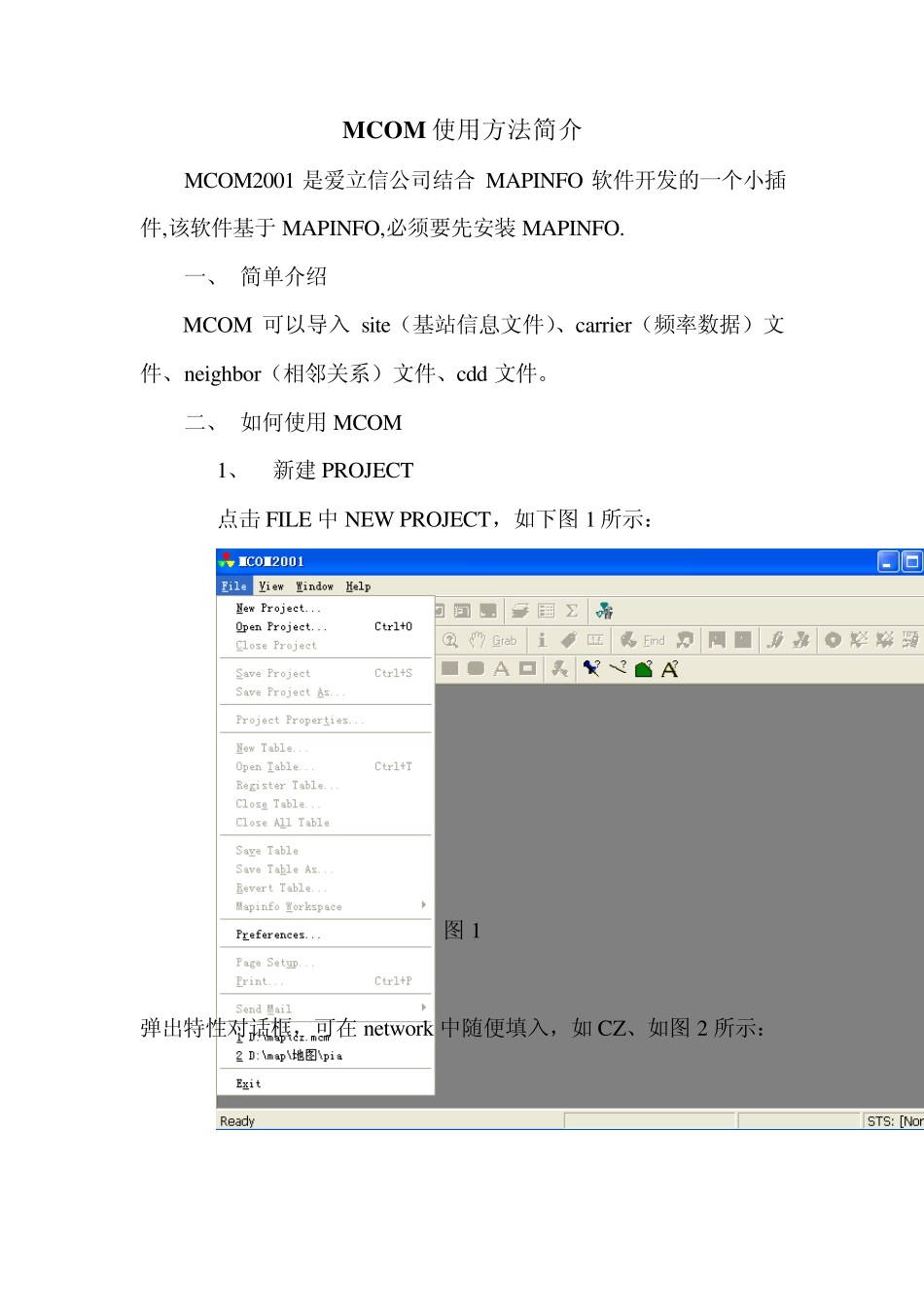

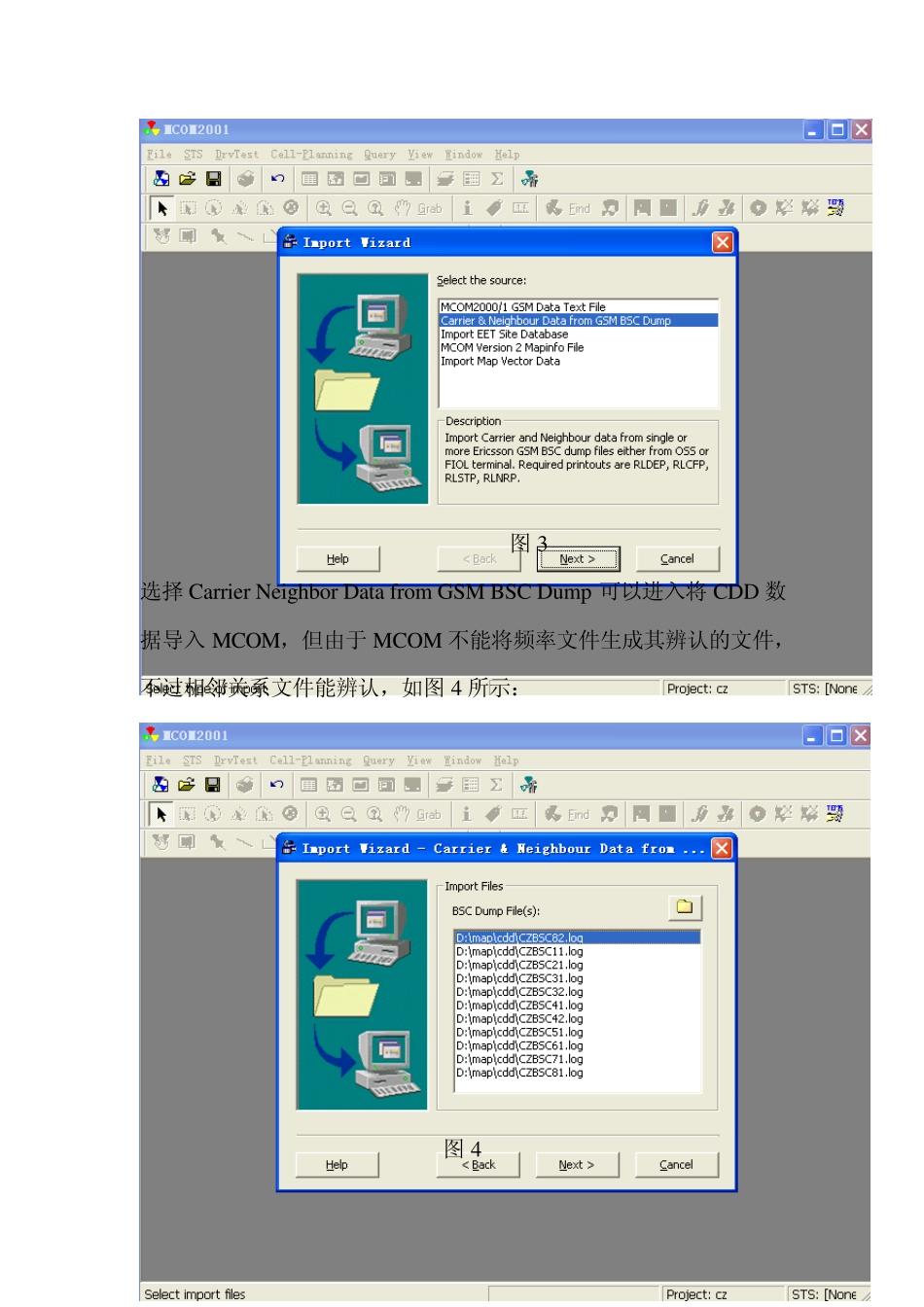

MCOM 使用方法简介 MCOM2001 是爱立信公司结合MAPINFO 软件开发的一个小插件,该软件基于MAPINFO,必须要先安装MAPINFO. 一、 简单介绍 MCOM 可以导入 site(基站信息文件)、carrier(频率数据)文件、neighbor(相邻关系)文件、cdd 文件。 二、 如何使用MCOM 1、 新建 PROJECT 点击 FILE 中 NEW PROJECT,如下图 1 所示: 图 1 弹出特性对话框,可在 netw ork 中随便填入,如 CZ、如图 2 所示: 接着点击OK,弹出对话框, 点击保存,然后点击cell-planning 中的 Import Wizard,如图 3 所示: 图3 选择Carrier Neighbor Data from GSM BSC Du mp 可以进入将CDD 数据导入MCOM,但由于MCOM 不能将频率文件生成其辨认的文件,不过相邻关系文件能辨认,如图4 所示: 图4 然后点击next,MCOM 会自动生成相邻关系文件和频点文件,不过频点文件不能辨认。接着再次点击点击cell-planning 中的Import Wizard,选择MCOM2001 GSM Data Text File,如图5 所示: 图5 然后选择相应文件,SITE、CARRIER 文件要事先准备好,而 Neighbor可以由 CDD 文件生成。然后在 FILE 菜单中点击OPEN TABLE 将边界等添上,由于 MCOM 不支持中文,因此只能显示英文与数字,生成的地图如图6 所示: 图6 2、 如何使用 如果需要查找 site,那么不需要像 MAPINFO 那样麻烦,只需在cell planning 中选择 find site 或按住 ctrl+F, 然后在对话框中输入,如3001,如图7 所示: 图7 点击 show ,然后直接就可以查找到 3001,如图8 所示: 图8 如果需要查看频率、BCCH 等数据,则点击工具栏中的,如图9 所示: 图9 然后点击 edit carrier,如图10 所示: 图10 如果在进行频率规划时,可以将新找的站或频点更新进去,在TCH 里填入频点或去除频点,然后点击ap p ly ,以免在扩容很多时造成同频,邻频干扰。 如果需要找频率干扰可以点击工具栏中的,立即可以将与该小区有关系的TCH 和 BCCH 频点显示出来,如图11 所示: 图11 其中红色代表同BCCH、黄色代表相邻 BCCH,浅红色表示同TCH、粉红色代表相邻 TCH。 如果需要进行频率规划,则按键 Ctrl+I,直接在对话框中输入频点,如图12 所示: 图12 点击大于号表示频点按步进 1 增加,按小于号表示按步进 1 减少。 如果需要看该小区的相邻关系,则点击或者按 ctrl+N,然后点击该小区,于是会把与该小区所有相...
