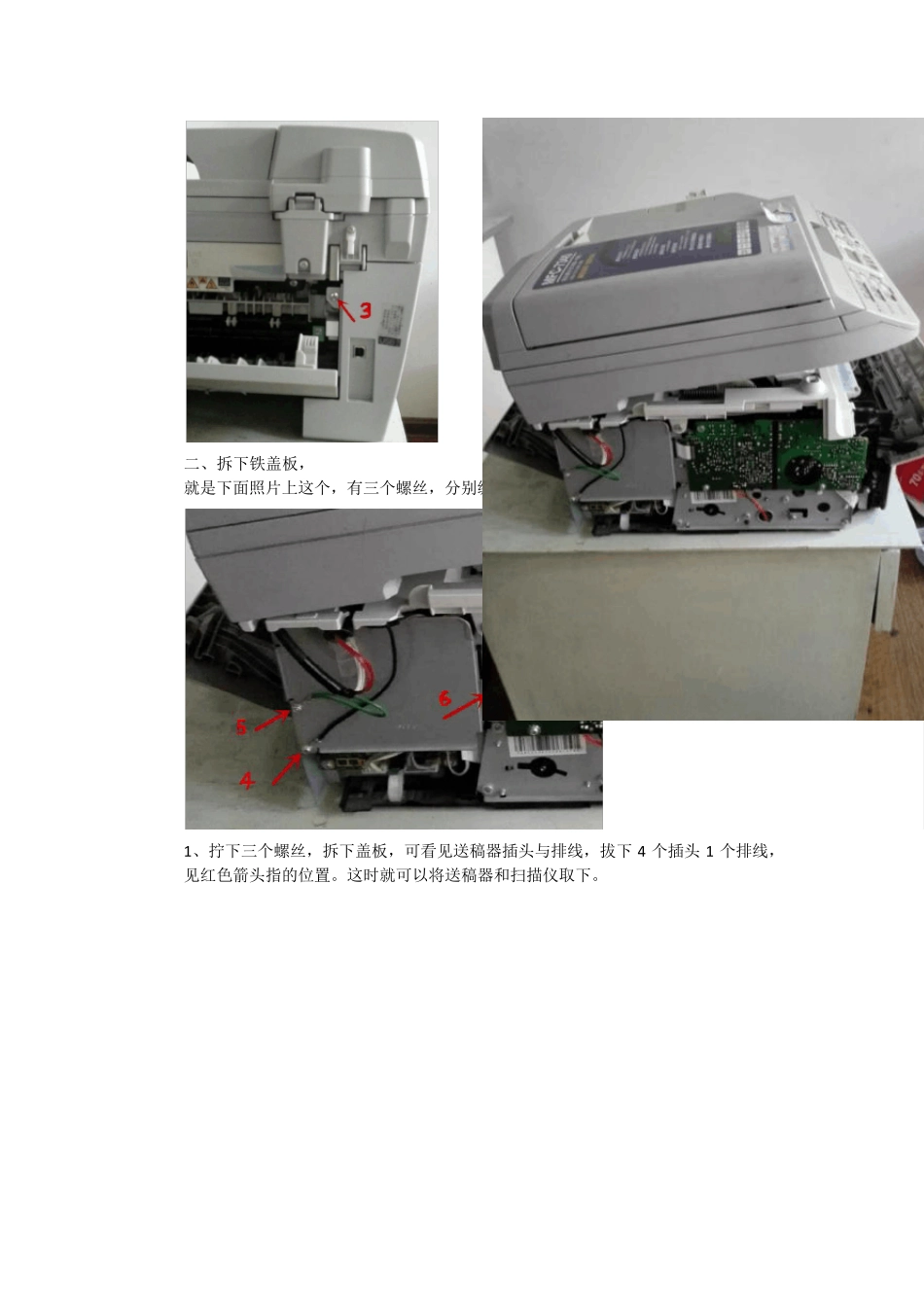

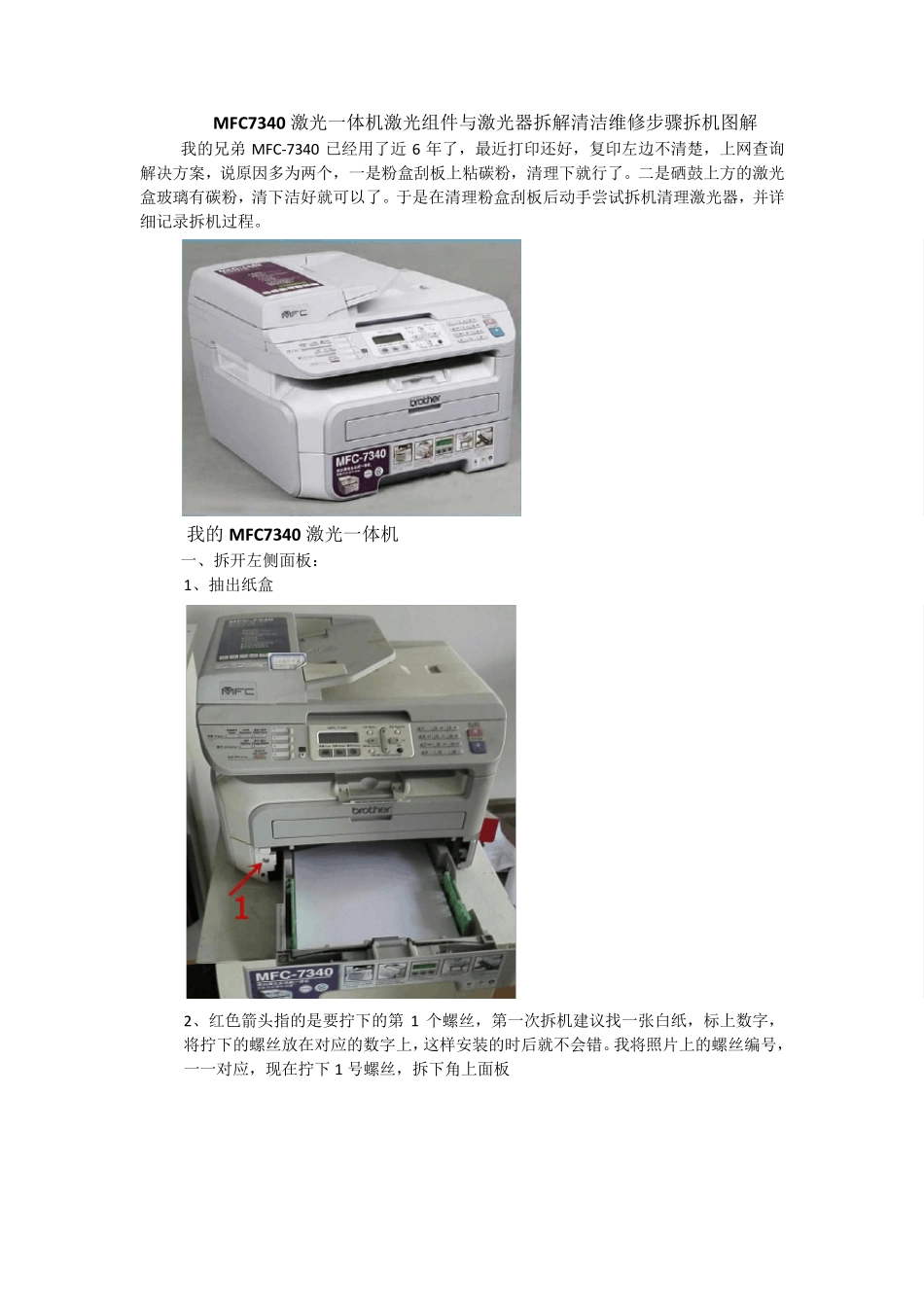

M FC7340 激光一体机激光组件与激光器拆解清洁维修步骤拆机图解 我的兄弟M FC-7340 已经用了近6 年了，最近打印还好，复印左边不清楚，上网查询解决方案，说原因多为两个，一是粉盒刮板上粘碳粉，清理下就行了。二是硒鼓上方的激光盒玻璃有碳粉，清下洁好就可以了。于是在清理粉盒刮板后动手尝试拆机清理激光器，并详细记录拆机过程。 我的M FC7340 激光一体机 一、拆开左侧面板： 1、抽出纸盒 2、红色箭头指的是要拧下的第 1 个螺丝，第一次拆机建议找一张白纸，标上数字，将拧下的螺丝放在对应的数字上，这样安装的时后就不会错。我将照片上的螺丝编号，一一对应，现在拧下1 号螺丝，拆下角上面板 3、拉开前盖，可看到左侧面板的一个螺丝，拧下 2 号螺丝。 4、拉开后盖，可看到左侧面板的一个螺丝，拧下 3 号螺丝，这时左侧面板就可以拿下来了，拿时向下用力，上端有卡勾。 二、拆下铁盖板， 就是下面照片上这个，有三个螺丝，分别编号 4、5、6 1、拧下三个螺丝，拆下盖板，可看见送稿器插头与排线，拔下 4 个插头 1 个排线，见红色箭头指的位置。这时就可以将送稿器和扫描仪取下。 三、取下送稿器和扫描仪 1、将送稿器和扫描仪的两个黑色支架上端向两边掰开，就可以卸下支架。 将送稿器和扫描仪立起，与一体机垂直，向上提就可以取下来了。 四、拆开右侧面板 右侧面板前后各有 1 个螺丝，编号 7、8，拧下螺丝就可以拆下右侧面板，拆下时和左侧一样，向下用力。 五、拆开上面盖板 从上面左侧支架处可见 1 个螺丝，编号 9；前面可见 2 个螺丝编号 10、11；左侧 1 个螺丝编号 12；右侧 2 个螺丝，编号 13、14（14 是与喇叭相关的一条线） 拧下6 个螺丝，拔下左侧2 个插头，就可拆下上面盖板。向前上方用力。 六，拆下激光组件盒子 激光组件盒子由6 个螺丝固定，编号18、19、20、21 左右各 2 个，但左侧有 1 个螺丝在主板后面，先要把主板拆下，拧下14、15、16、17 号螺丝，拆下主板。后面2 个，编号22、23 其中 1 个在滤网后面，拿下滤网就看到 拔下相连的插头和排线，拧下18、19、20、21、22、23 号螺丝，激光盒就可以拆下来了。 七，拆开激光组件盒子 激光器上面有 7 个螺丝，盒子上都标了号，后面有 2 个螺丝，22、23 上一步已经拧下来了，撕开盒子上面的黑色胶带，拧下这 7 个螺丝，激光器就打开了 八，清洁 九、安装 把拆的程序反过来就安装好了，希望能...
