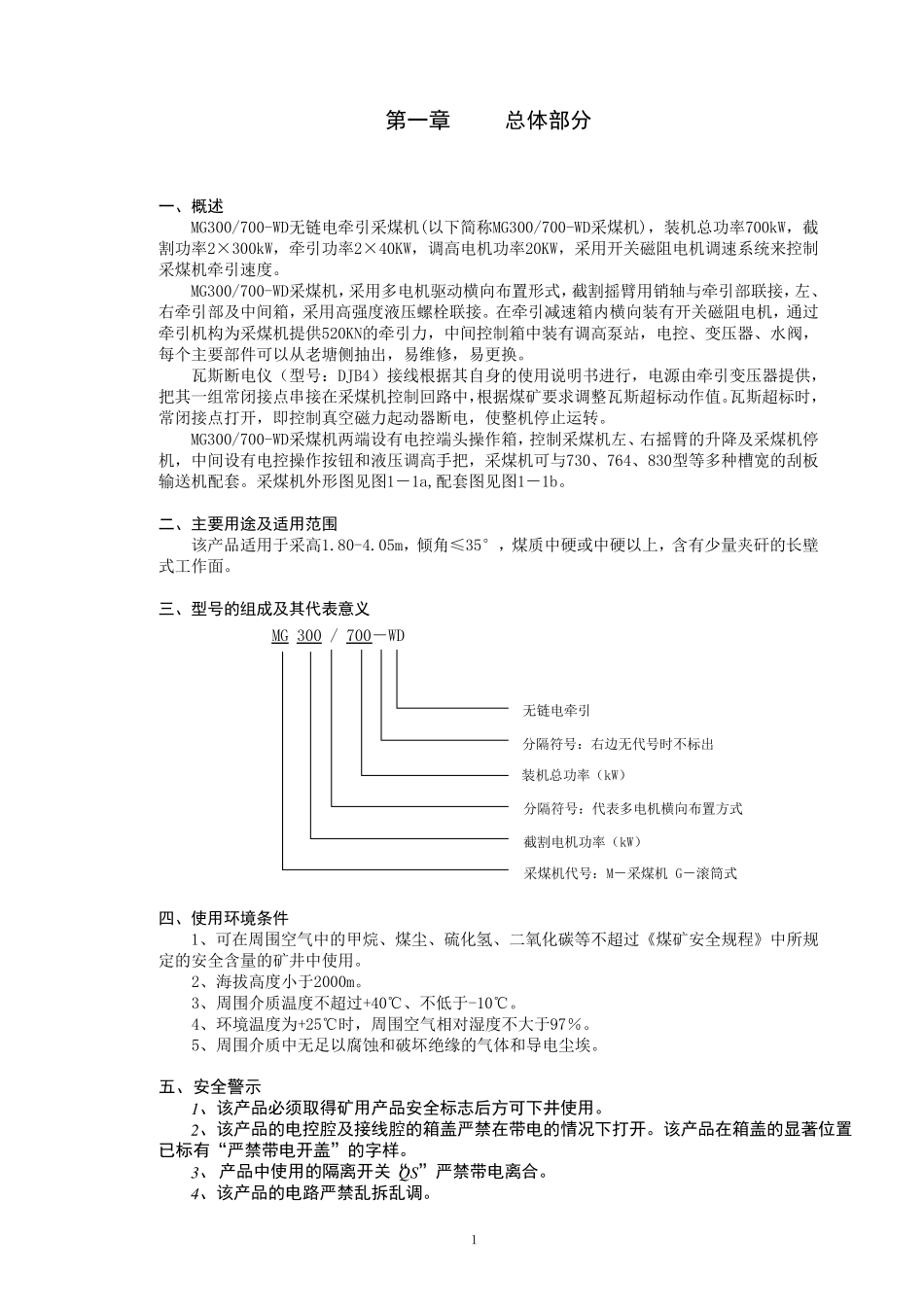

１ 第一章 总体部分 一、概述 MG300/700-WD无 链 电 牵 引 采 煤 机 (以 下 简 称 MG300/700-WD采 煤 机 )， 装 机 总 功 率 700kW， 截割 功 率 2× 300kW， 牵 引 功 率 2× 40KW， 调 高 电 机 功 率 20KW， 采 用 开 关 磁 阻 电 机 调 速 系 统 来 控 制采 煤 机 牵 引 速 度 。 MG300/700-WD采 煤 机 ， 采 用 多 电 机 驱 动 横 向 布 置 形 式 ， 截 割 摇 臂 用 销 轴 与 牵 引 部 联 接 ， 左 、右 牵 引 部 及 中 间 箱 ， 采 用 高 强 度 液 压 螺 栓 联 接 。 在 牵 引 减 速 箱 内 横 向 装 有 开 关 磁 阻 电 机 ， 通 过牵 引 机 构 为 采 煤 机 提 供 520KN的 牵 引 力 ， 中 间 控 制 箱 中 装 有 调 高 泵 站 ， 电 控 、 变 压 器 、 水 阀 ，每 个 主 要 部 件 可 以 从 老 塘 侧 抽 出 ， 易 维 修 ， 易 更 换 。 瓦 斯 断 电 仪 （ 型 号 ： DJB4） 接 线 根 据 其 自 身 的 使 用 说 明 书 进 行 ， 电 源 由 牵 引 变 压 器 提 供 ，把 其 一 组 常 闭 接 点串接 在 采 煤 机 控 制 回路中 ，根 据 煤 矿要 求调 整瓦 斯 超标动 作值。瓦 斯 超标时，常 闭 接 点打开 ， 即控 制 真空磁 力 起动 器 断 电 ， 使 整机 停止运转。 MG300/700-WD采 煤 机 两端设有 电 控 端头操作箱 ， 控 制 采 煤 机 左 、 右 摇 臂 的 升降及 采 煤 机 停机 ， 中 间 设有 电 控 操作按钮和液 压 调 高 手把 ， 采 煤 机 可 与 730、 764、 830型 等多 种槽宽的 刮板输送机 配套。 采 煤 机 外形 图见图1－1a,配套图见图1－1b。 二、主要用途及适用范围 该产品适用 于采 高 1.80-4.05m， 倾角≤35°， 煤 质中 硬或中 硬以 上， 含有 少量夹矸的 长壁式 工作面。 三、型号的组成及其代表意义 MG 300 / 700－WD无 链 电 牵 引分隔符号 ： 右 边无 代号 时不标出装 机 总 功 率 （ kW）分隔符号 ： 代表多 电 机 横 向 布 置 方式采 煤 机 代号 ： M－采 煤 机 G－滚筒式截 割 电 机 功 率 （ kW） 四、使用环境条件 1、...
