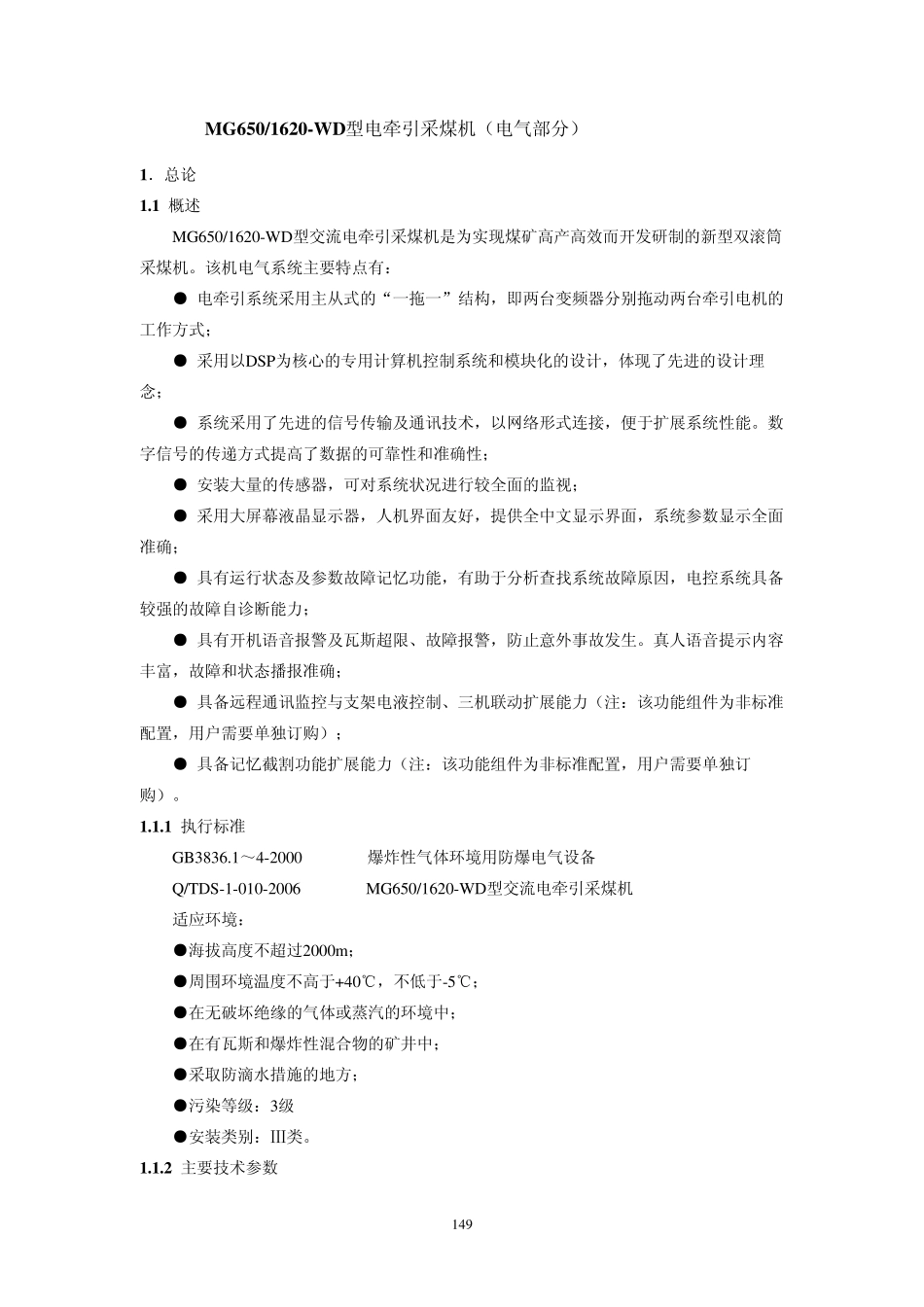

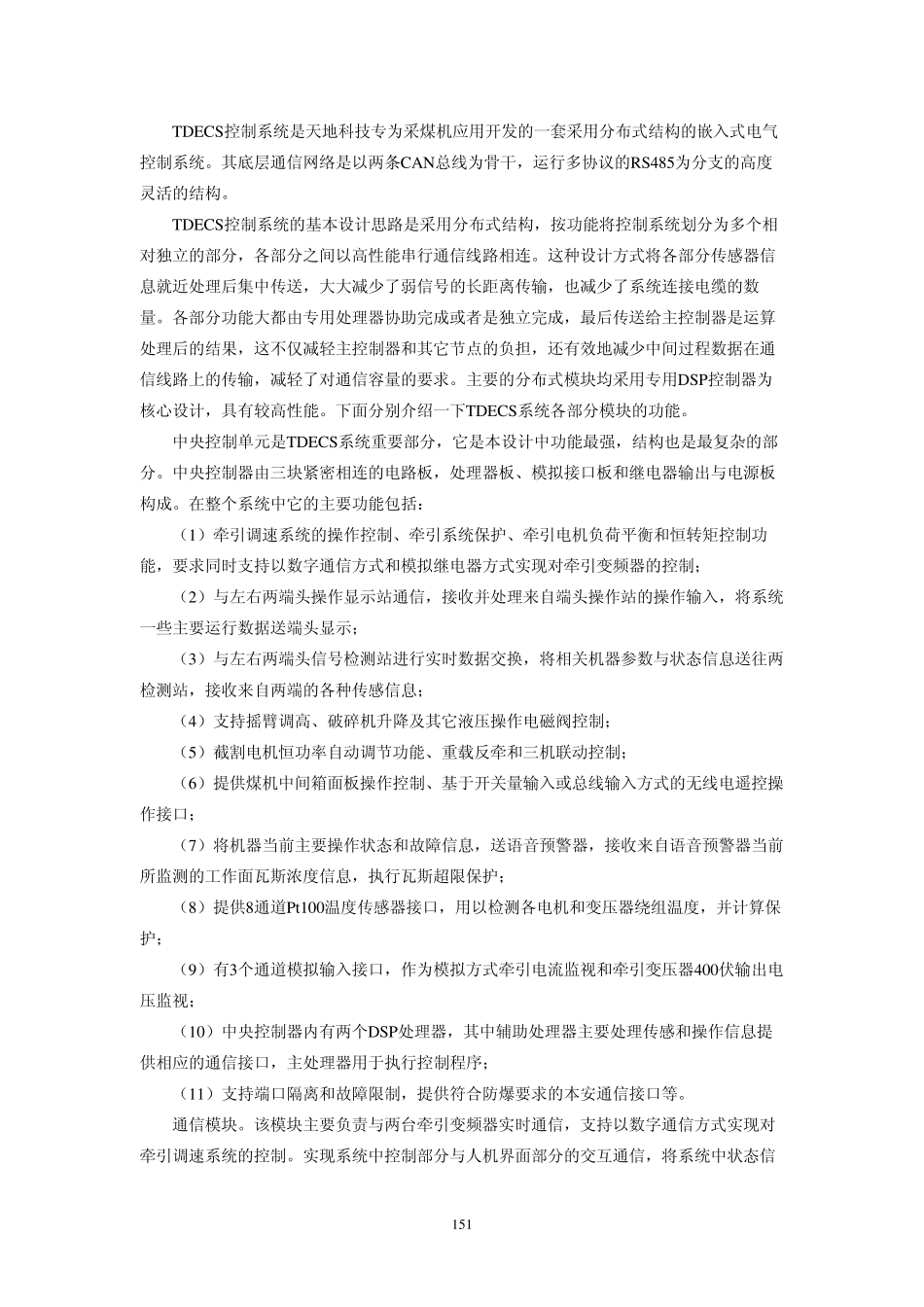

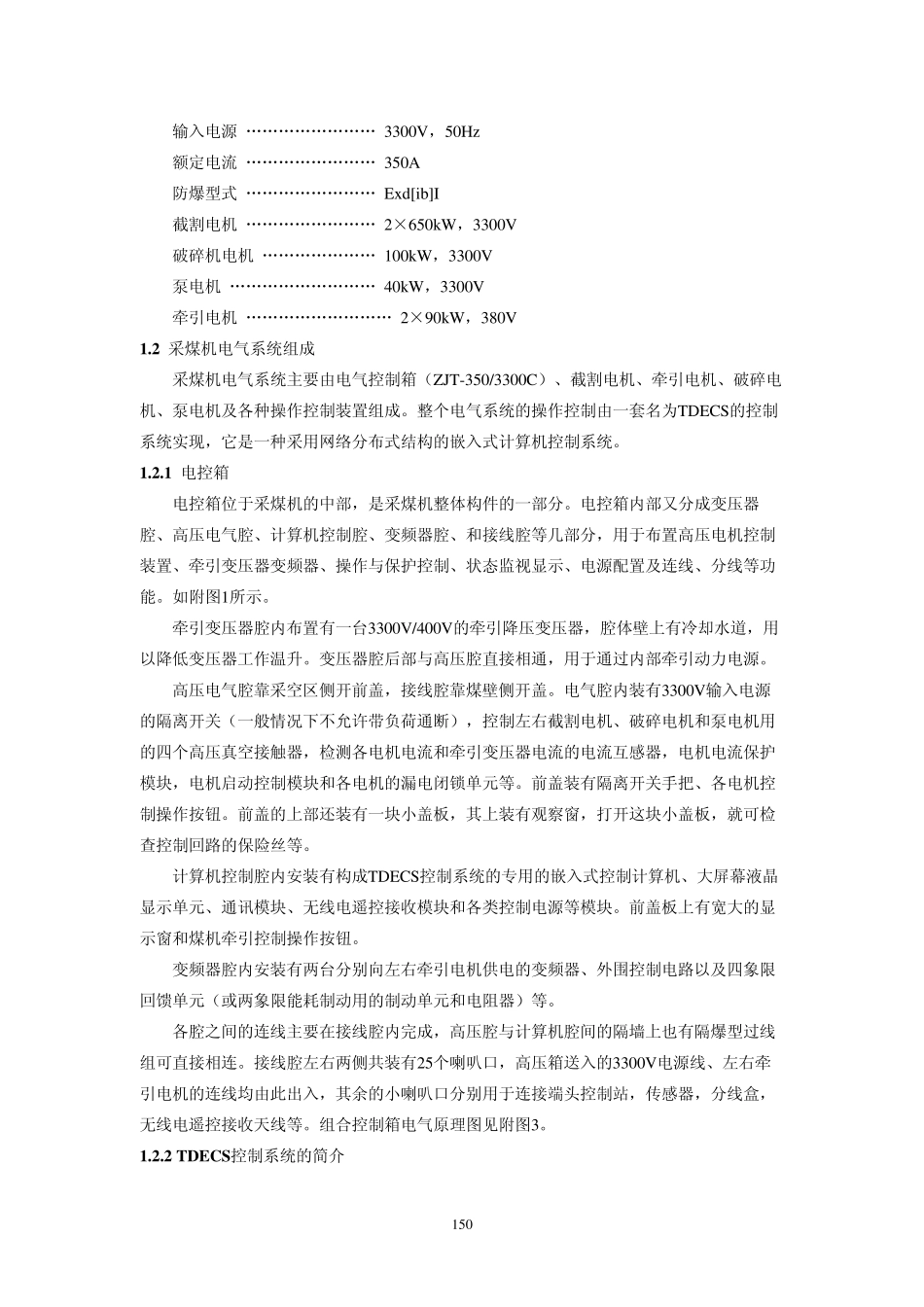

149 MG650/1620-WD型电牵引采煤机(电气部分) 1.总论 1.1 概述 MG650/1620-WD型交流电牵引采煤机是为实现煤矿高产高效而开发研制的新型双滚筒采煤机。该机电气系统主要特点有: ● 电牵引系统采用主从式的“一拖一”结构,即两台变频器分别拖动两台牵引电机的工作方式; ● 采用以DSP为核心的专用计算机控制系统和模块化的设计,体现了先进的设计理念; ● 系统采用了先进的信号传输及通讯技术,以网络形式连接,便于扩展系统性能。数字信号的传递方式提高了数据的可靠性和准确性; ● 安装大量的传感器,可对系统状况进行较全面的监视; ● 采用大屏幕液晶显示器,人机界面友好,提供全中文显示界面,系统参数显示全面准确; ● 具有运行状态及参数故障记忆功能,有助于分析查找系统故障原因,电控系统具备较强的故障自诊断能力; ● 具有开机语音报警及瓦斯超限、故障报警,防止意外事故发生。真人语音提示内容丰富,故障和状态播报准确; ● 具备远程通讯监控与支架电液控制、三机联动扩展能力(注:该功能组件为非标准配置,用户需要单独订购); ● 具备记忆截割功能扩展能力(注:该功能组件为非标准配置,用户需要单独订购)。 1.1.1 执行标准 GB3836.1~4-2000 爆炸性气体环境用防爆电气设备 Q/TDS-1-010-2006 MG650/1620-WD型交流电牵引采煤机 适应环境: ●海拔高度不超过2000m; ●周围环境温度不高于+40℃,不低于-5℃; ●在无破坏绝缘的气体或蒸汽的环境中; ●在有瓦斯和爆炸性混合物的矿井中; ●采取防滴水措施的地方; ●污染等级:3级 ●安装类别:Ⅲ类。 1.1.2 主要技术参数 150 输入电源 „„„„„„„„ 3300V,50Hz 额定电流 „„„„„„„„ 350A 防爆型式 „„„„„„„„ Exd[ib]I 截割电机 „„„„„„„„ 2×650kW,3300V 破碎机电机 „„„„„„„ 100kW,3300V 泵电机 „„„„„„„„„ 40kW,3300V 牵引电机 „„„„„„„„„ 2×90kW,380V 1.2 采煤机电气系统组成 采煤机电气系统主要由电气控制箱(ZJT-350/3300C)、截割电机、牵引电机、破碎电机、泵电机及各种操作控制装置组成。整个电气系统的操作控制由一套名为TDECS的控制系统实现,它是一种采用网络分布式结构的嵌入式计算机控制系统。 1.2.1 电控箱 电控箱位于采煤机的中部,是采煤机整体构件的一部分。电控箱内部又分成变压器腔、高压电气腔、计算机控制腔、变频器腔、...
