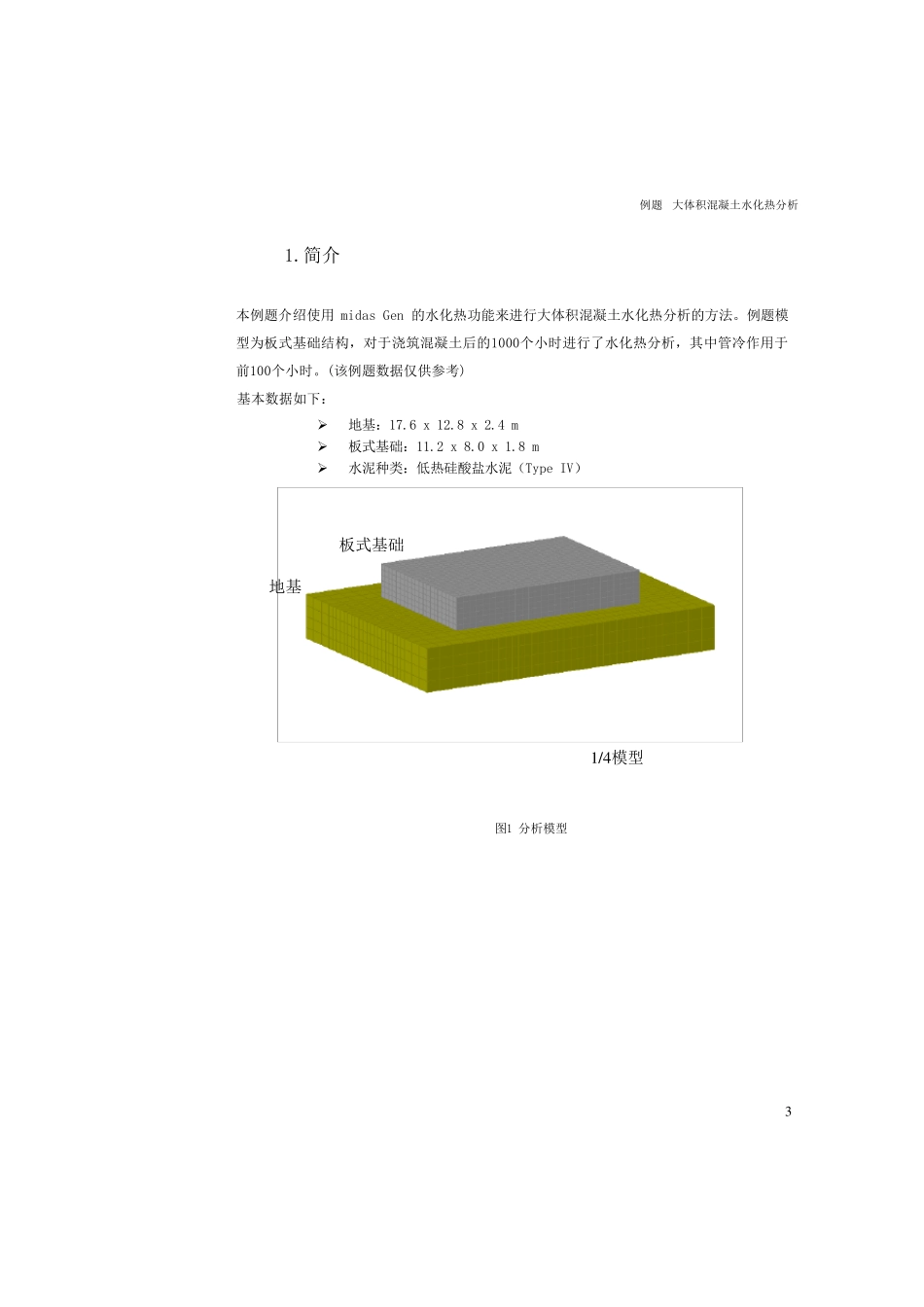

1 例题3 大体积混凝土水化热分析 例题 大体积混凝土水化热分析 2 例题. 大体积混凝土水化热分析 概要 此例题将介绍利用midas Gen做大体积混凝土水化热分析的整个过程，以及查看分析结果的方法。 此例题的步骤如下： 1 . 简介 2 . 设定操作环境及定义材料 3 . 定义材料时间依存特性 4 . 建立实体模型 5 . 组的定义 6 . 定义边界条件 7 . 输入水化热分析控制数据 8 . 输入环境温度 9 . 输入对流函数 1 0 . 定义单元对流边界 1 1 . 定义固定温度 1 2 . 输入热源函数及分配热源 1 3 . 输入管冷数据 1 4 . 定义施工阶段 1 5 . 运行分析 1 6 . 查看结果 例题 大体积混凝土水化热分析 3 1.简介 本例题介绍使用 midas Gen 的水化热功能来进行大体积混凝土水化热分析的方法。例题模型为板式基础结构，对于浇筑混凝土后的1000个小时进行了水化热分析，其中管冷作用于前100个小时。(该例题数据仅供参考) 基本数据如下： ➢ 地基：17.6 x 12.8 x 2.4 m ➢ 板式基础：11.2 x 8.0 x 1.8 m ➢ 水泥种类：低热硅酸盐水泥（Type IV） 图1 分析模型 地基 板式基础 1 /4 模型 例题 大体积混凝土水化热分析 4 2.设定操作环境及定义材料 在建立模型之前先设定环境及定义材料 1 . 主菜单选择 文件>新项目 2 . 主菜单选择 文件>保存：输入文件名并保存 3 . 主菜单选择 工具>设置>单位系：长度 m，力 kgf，热度 kcal 图2 定义单位体系 4 . 主菜单选择 特性>材料>材料特性值： 添加：定义新材料 材料号：1 名称：基础 规范：GB10(RC) 混凝土：C30 材料类型：各向同性 比热：0 .2 5 热传导率：2 .3 材料号：2 名称：地基 设计类型：用户定义 材料类型：各向同性 弹性模量：1.0197e8 泊松比：0.2 线膨胀系数：1e-5 容重：1835 比热：0 .2 热传导率：1 .7 注：也可以通过程序右下角 随时更改单位。 例题 大体积混凝土水化热分析 5 图3 定义材料 3.定义材料时间依存特性 1 . 主菜单选择 特性>时间依存性材料>抗压强度： 添加：定义基础的时间依存特性 名称：强度发展 类型：设计规范 规范：ACI 混凝土28天抗压强度：3e4 kN/m2 混凝土抗压强度系数a 4.5 b 0.95 注意：此处注意修改单位：力 kN，长度 m 2 . 主菜单选择 特性>时间依存性材料>材料连接： 强度进展：强度发展 选择指定的材料...
