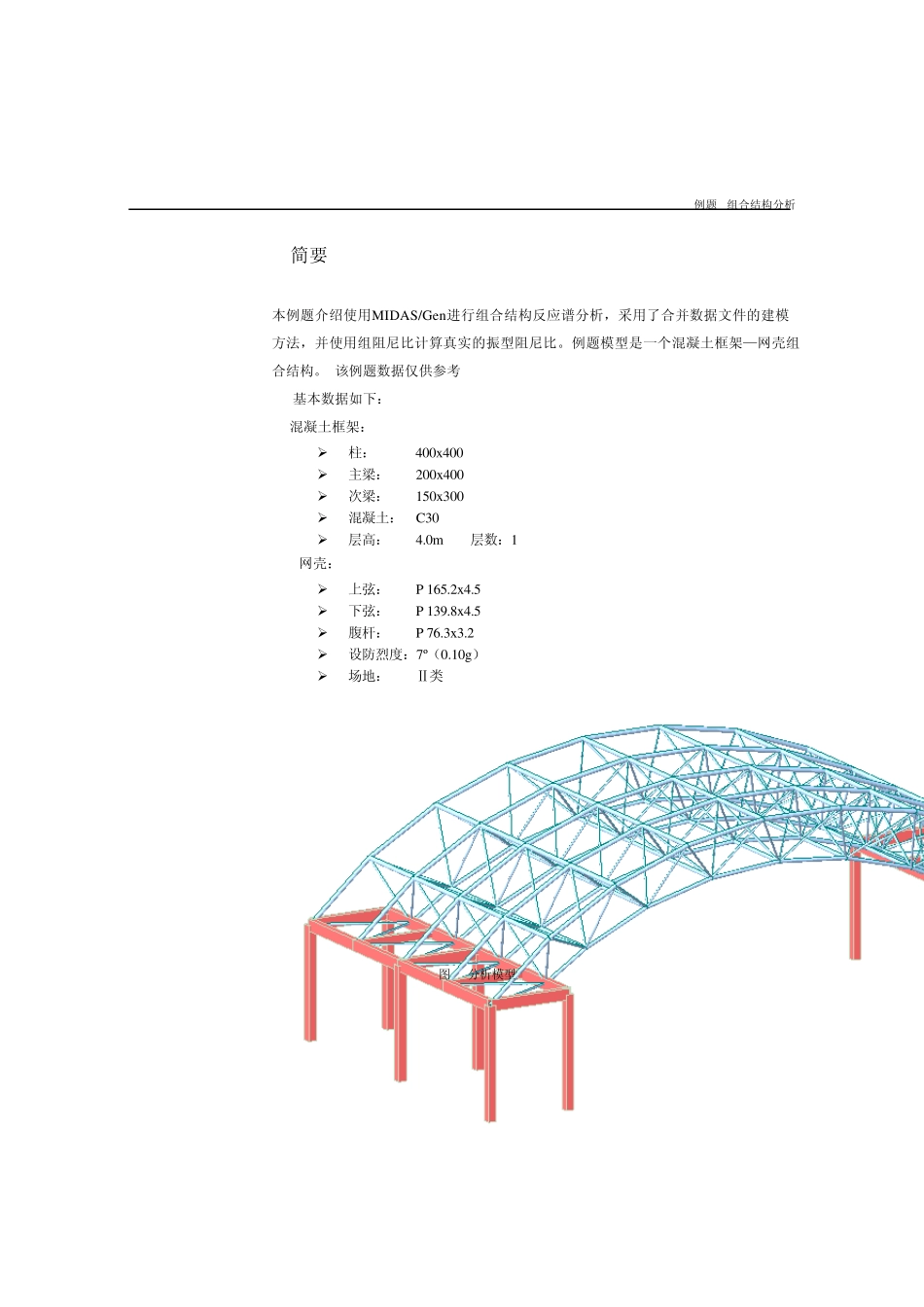

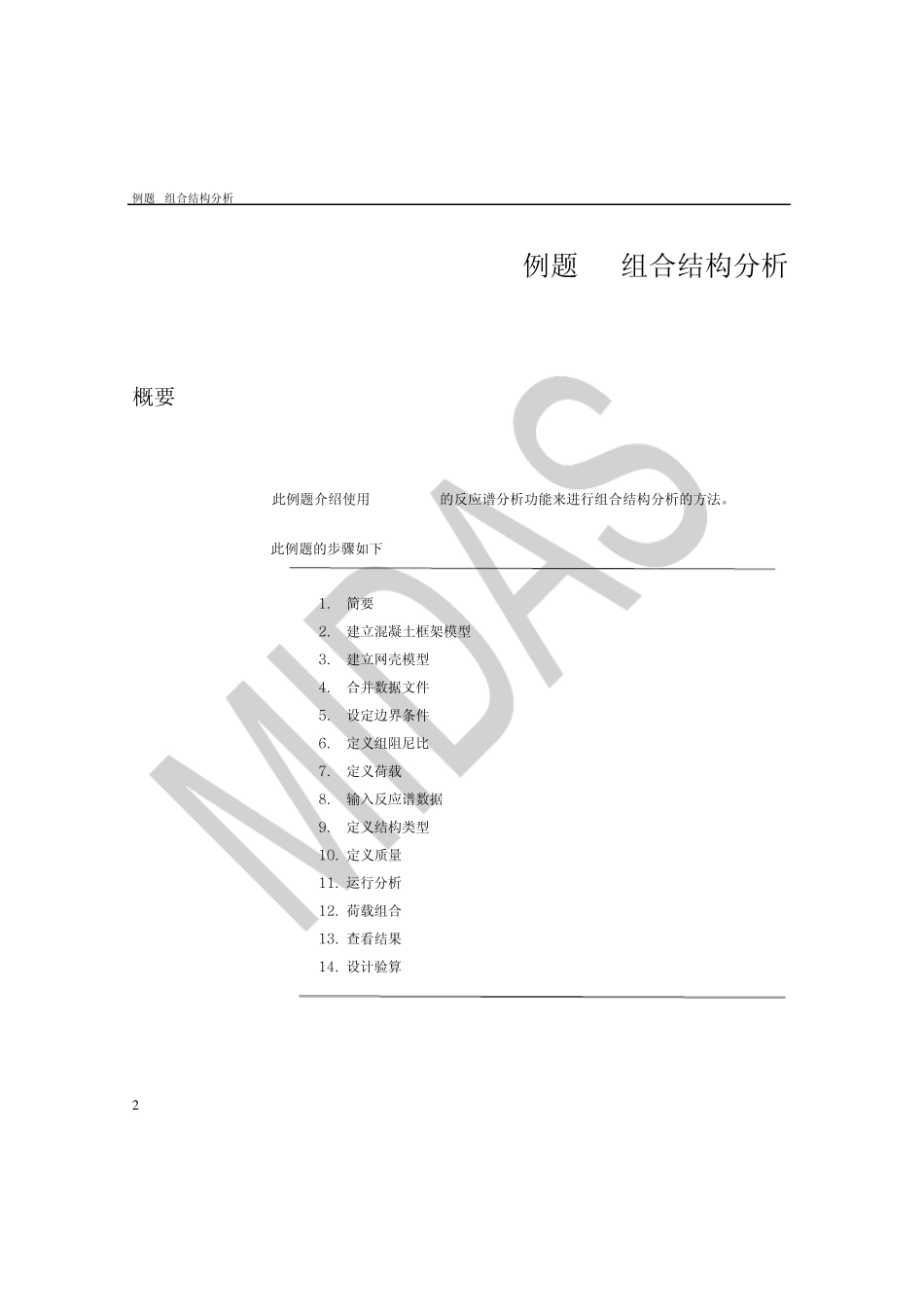

1 例题5 组合结构分析 例题 组合结构分析 2 例题. 组合结构分析 概要 此例题介绍使用MIDAS/Gen 的反应谱分析功能来进行组合结构分析的方法。 此例题的步骤如下: 1 . 简要 2 . 建立混凝土框架模型 3 . 建立网壳模型 4 . 合并数据文件 5 . 设定边界条件 6 . 定义组阻尼比 7 . 定义荷载 8 . 输入反应谱数据 9 . 定义结构类型 1 0 . 定义质量 1 1 . 运行分析 1 2 . 荷载组合 1 3 . 查看结果 1 4 . 设计验算 例题 组合结构分析 3 1.简要 本例题介绍使用MIDAS/Gen进行组合结构反应谱分析，采用了合并数据文件的建模方法，并使用组阻尼比计算真实的振型阻尼比。例题模型是一个混凝土框架—网壳组合结构。(该例题数据仅供参考) 基本数据如下： 混凝土框架：  柱： 400x400  主梁： 200x400  次梁： 150x300  混凝土： C30  层高： 4.0m 层数：1 网壳：  上弦： P 165.2x4.5  下弦： P 139.8x4.5  腹杆： P 76.3x3.2  设防烈度：7º（0.10g）  场地： Ⅱ类 图1 分析模型 例题 组合结构分析 4 尺寸示意如下： 图2 混凝土框架平面示意 图3 网壳立面示意 图4 整体平面示意 例题 组合结构分析 5 2.建立混凝土框架模型 参考Gen用户培训例题1——钢筋混凝土结构的建模部分，建立混凝土框架模型，文件保存为“混凝土.mgb”。 图5 混凝土框架模型 例题 组合结构分析 6 3.建立网壳 参考Gen语音资料——网壳建模，建立网壳模型，文件保存为“网壳.mgb”。 图6 网壳模型 例题 组合结构分析 7 4.合并数据文件 1 主菜单选择 模型>节点>建立 坐标中输入“0，0，0”，适用。 图7 网壳模型原点处建立节点 2 主菜单选择 模型>单元>复制和移动 点击 全部选中，在“移动/复制单元”对话框中，鼠标点击“dx，dy，dz”， 在模型中利用鼠标将网架左下角点指向原点（0，0，0），适用。 注： 该 步骤是 为了在混凝土模型中合并网壳模型时， 能 方 便 寻 找 到 插入原点。 例题 组合结构分析 8 图8 网壳移动示意 3 主菜单选择 文件>打开项目 打开“混凝土.mgb”，另存为“组合.mgb”。 4 主菜单选择 文件>合并数据文件 搜索文件 “网壳.mgb”，勾选“建立组”，“原点”则在模型中选中网壳待插入点。 注：“移动/复制单元”对话框中，‘删除 自 由 节 点’ 应 勾选，移动后自由...
