midas标准满堂支架计算书VIP免费

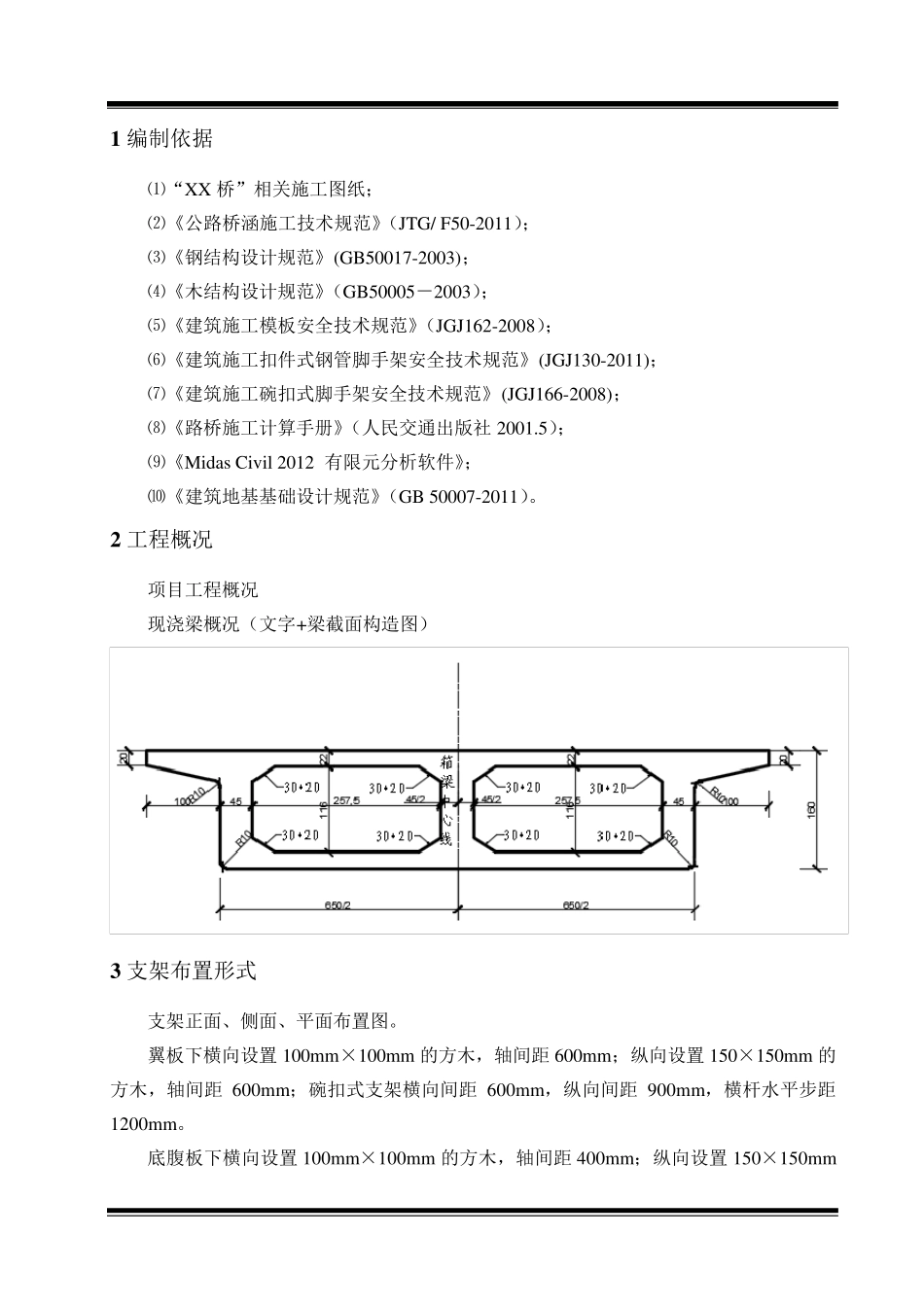

midas标准满堂支架计算书_第1页
1/15

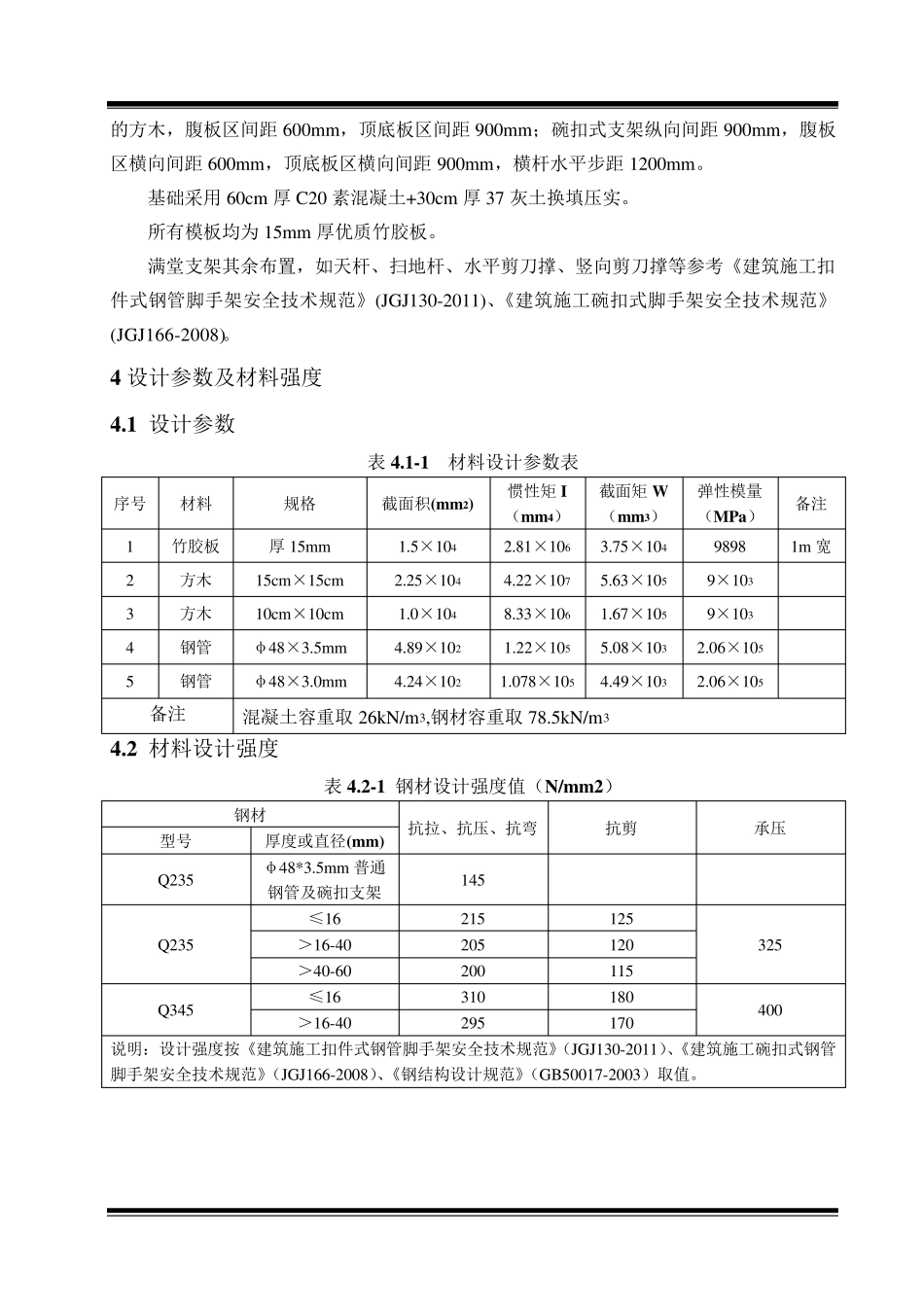

midas标准满堂支架计算书_第2页
2/15

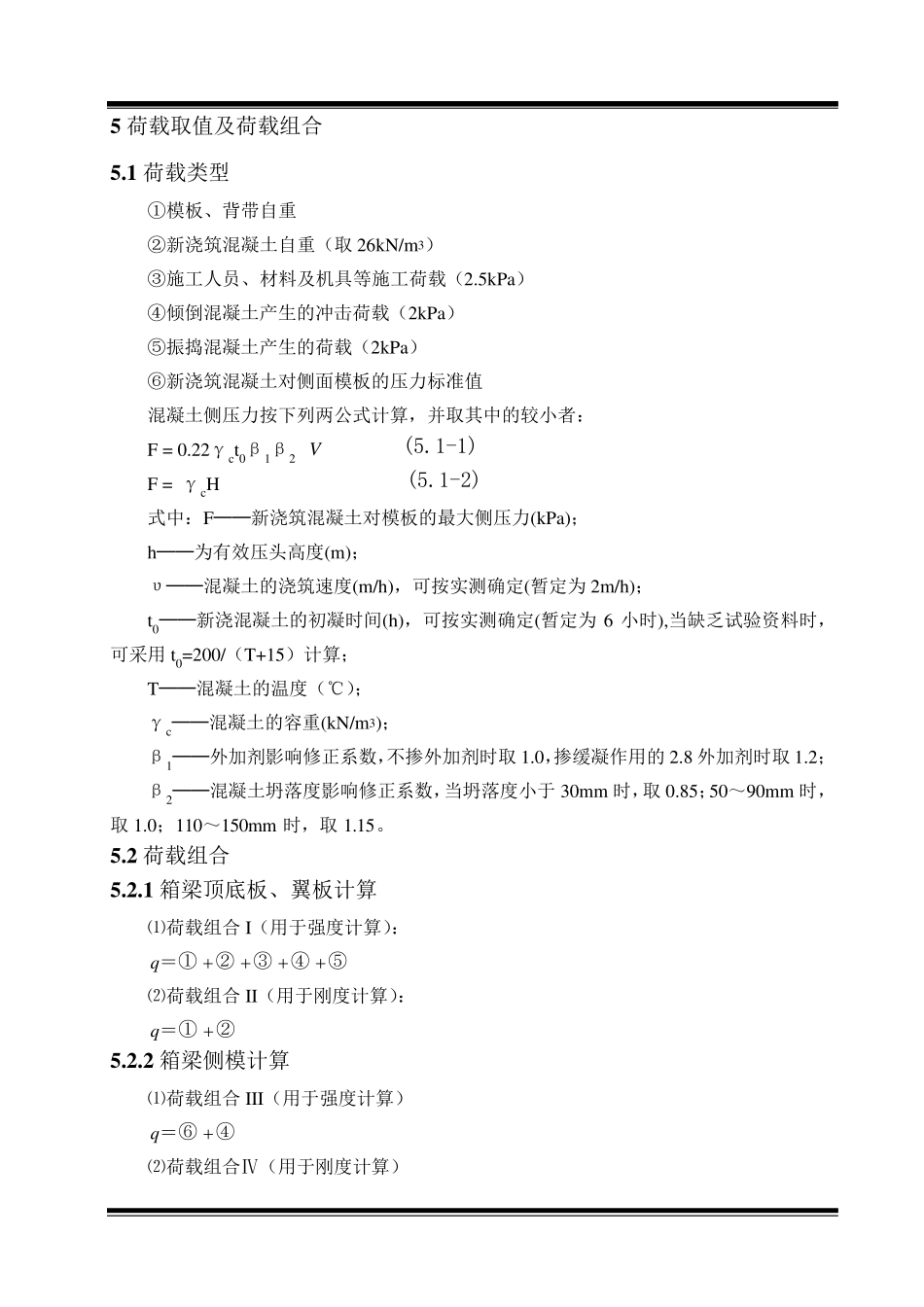

midas标准满堂支架计算书_第3页
3/15
1 编制依据 ⑴“XX 桥”相关施工图纸; ⑵《公路桥涵施工技术规范》(JTG/ F50-2011); ⑶《钢结构设计规范》(GB50017-2003); ⑷《木结构设计规范》(GB50005-2003); ⑸《建筑施工模板安全技术规范》(JGJ162-2008); ⑹《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011); ⑺《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008); ⑻《路桥施工计算手册》(人民交通出版社2001.5); ⑼《Midas Civil 2012 有限元分析软件》; ⑽《建筑地基基础设计规范》(GB 50007-2011)。 2 工程概况 项目工程概况 现浇梁概况(文字+梁截面构造图) 3 支架布置形式 支架正面、侧面、平面布置图。 翼板下横向设置100mm×100mm 的方木,轴间距 600mm;纵向设置150×150mm 的方木,轴间距 600mm;碗扣式支架横向间距 600mm,纵向间距 900mm,横杆水平步距1200mm。 底腹板下横向设置100mm×100mm 的方木,轴间距 400mm;纵向设置150×150mm 的方木,腹板区间距600m m ,顶底板区间距900m m ;碗扣式支架纵向间距900m m ,腹板区横向间距600m m ,顶底板区横向间距900m m ,横杆水平步距1200m m 。 基础采用60cm 厚C20 素混凝土+30cm 厚37 灰土换填压实。 所有模板均为15m m 厚优质竹胶板。 满堂支架其余布置,如天杆、扫地杆、水平剪刀撑、竖向剪刀撑等参考《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑施工碗扣式脚手架安全技术规范》(JGJ166-2008)。 4 设计参数及材料强度 4.1 设计参数 表4.1-1 材料设计参数表 序号 材料 规格 截面积(m m 2) 惯性矩I (m m 4) 截面矩W (m m 3) 弹性模量 (MPa) 备注 1 竹胶板 厚15m m 1.5×104 2.81×106 3.75×104 9898 1m 宽 2 方木 15cm ×15cm 2.25×104 4.22×107 5.63×105 9×103 3 方木 10cm ×10cm 1.0×104 8.33×106 1.67×105 9×103 4 钢管 φ48×3.5m m 4.89×102 1.22×105 5.08×103 2.06×105 5 钢管 φ48×3.0m m 4.24×102 1.078×105 4.49×103 2.06×105 备注 混凝土容重取 26kN/m 3,钢材容重取 78.5kN/m 3 4.2 材料设计强度 表4.2-1 钢材设计强度值(N/m m 2) 钢材 抗拉、抗压、抗弯 抗剪 承压 型号 厚度或直径(m m ) Q235 φ48*3.5m m 普通钢管及碗扣支架 145 Q235 ≤16 215 125 325 >16-40 205 120...
