MIG焊接篇VIP免费

MIG焊接篇_第1页
1/25
MIG焊接篇_第2页
2/25
MIG焊接篇_第3页
3/25

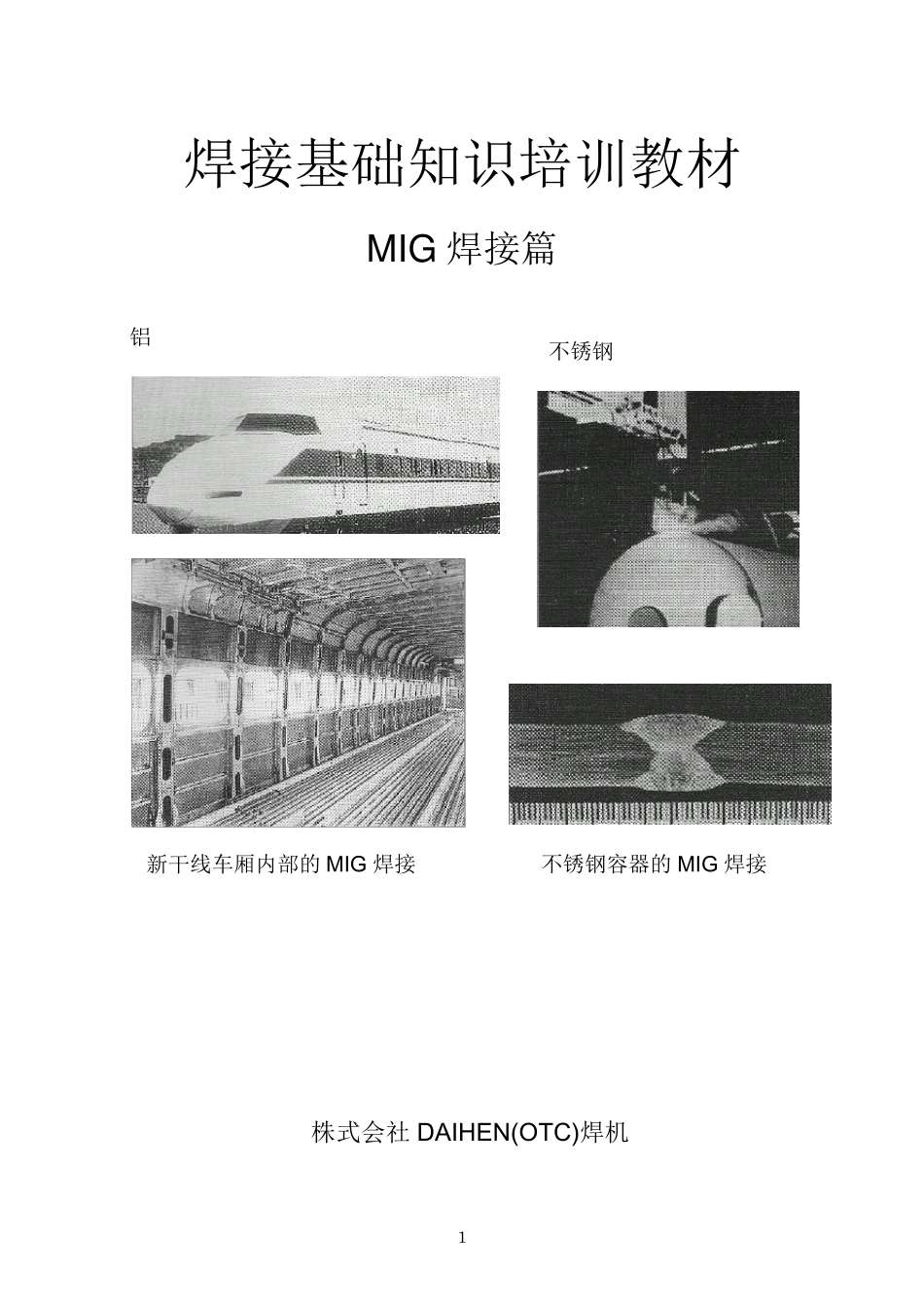

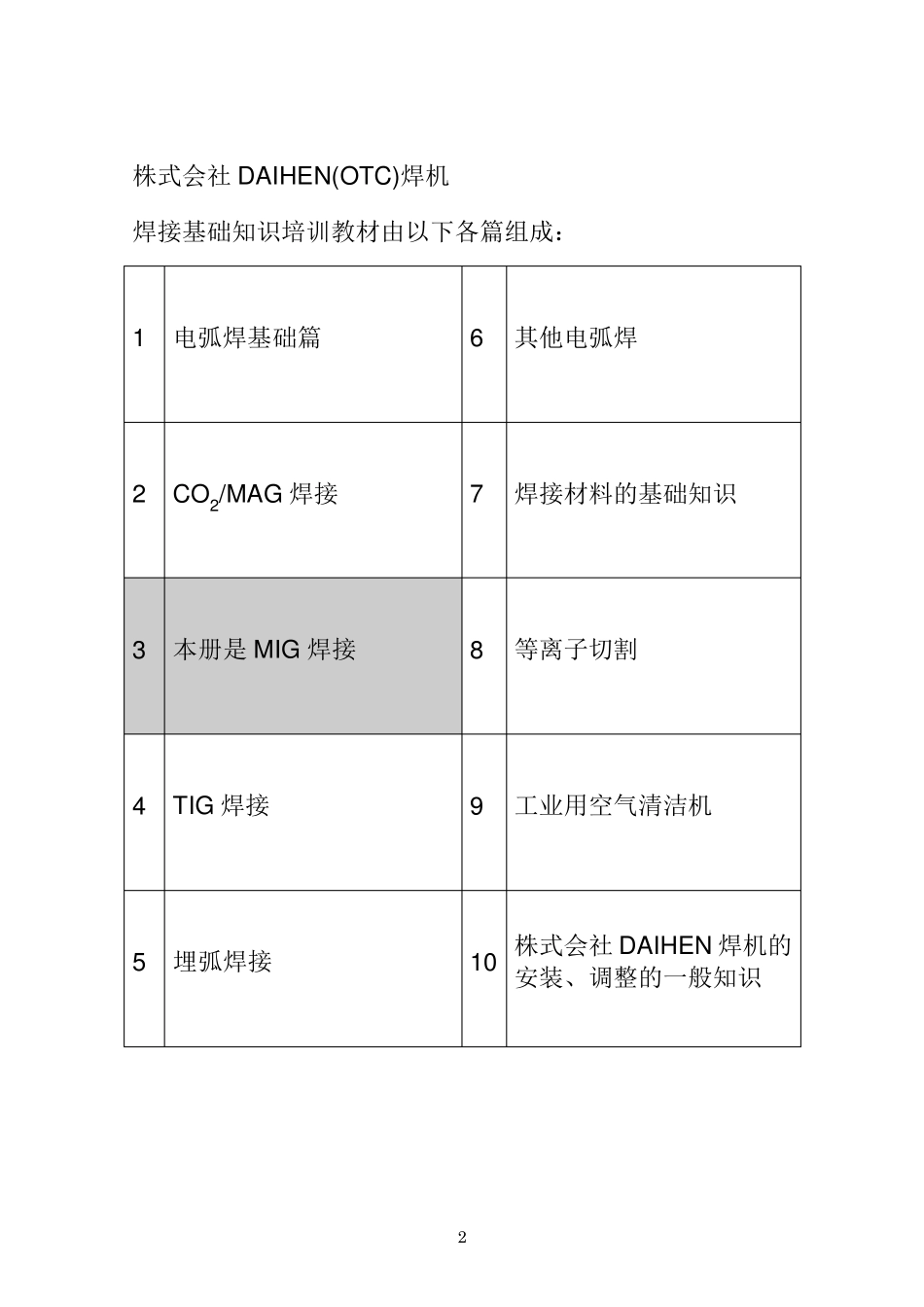

1 焊接基础知识培训教材 M IG 焊接篇 铝 不锈钢 株式会社 DAIHEN(OTC)焊机 新干线车厢内部的 MIG 焊接 不锈钢容器的 MIG 焊接 2 株式会社DAIHEN(OTC)焊机 焊接基础知识培训教材由以下各篇组成: 1 电弧焊基础篇 6 其他电弧焊 2 CO2/MAG 焊接 7 焊接材料的基础知识 3 本册是MIG 焊接 8 等离子切割 4 TIG 焊接 9 工业用空气清洁机 5 埋弧焊接 10 株式会社DAIHEN 焊机的安装、调整的一般知识 3 DAIHEN(OTC)MIG 焊接讲座教材目录 1.MIG 焊接原理 1 1-1 序言 1 1-2MIG 焊接原理 2 2.MIG 焊接的主要特点 2 3.MIG 焊接现象 3 3-1 溶滴过渡现象 3 3-1-1 射流过渡 4 3-1-2 大滴状过渡 4 3-1-3 短路过渡 4 3-1-4 复合过渡(亚射流过渡) 5 3-1-5 适应的溶滴过渡方式 5 3-2 脉冲MTG 焊接 6 3-3 溶滴过渡与溶深的形状 6 3-4 清洁作用 7 4.MIG 焊机 8 4-1MIG 焊接电源 8-9 4-2 逆变控制及模糊控制方式的MIG 焊机的特点 9-11 4-3MIG 焊机的主要构成以及作用 11 4-3-1MIG 焊机的构成 11 4-3-2 焊枪 12 4-3-3 送丝装置 12-13 5.影响MIG 焊接结果的主要原因 13 5-1 焊接电流 14 5-2 电弧电压 15 5-3 焊接速度 16 5-4 焊枪的操作 17 6.MIG 焊接材料 18 6-1 铝及其合金 18 6-2 不锈钢 19 6-3 铜及铜合金 20 7.有关 MIG 焊接的主要用语及解说 21-23 4 1.M IG 焊接原理 1-1 序言 MIG 焊接是“Metal Inert Gas Welding”的简称。1948 年开发成功了利用基本与母材同一材料的焊丝作电极的 MIG 焊接法。 在日本大阪变压器公司最先进行 MIG 焊机的开发,从 1956 年以“SIGMA Shield Inert Gas Metal Arc”的名称进行销售以来,其 MIG 焊机得到了广泛的应用。 在此以后,大阪变压器公司开发了特种的脉冲电弧焊接法,从 1965 年销售了以“PULSE AUTO”的名称受到青睐的 MIG 焊机以来,从顾客处得到了 买 MIG 焊机要到大阪变压器 的好评。并保持其不动地位至今。 1-2 M IG 焊接的原理 MIG 焊接的基本原理与 CO2/MAG 焊接一样,所不同的是作为保护气体 MIG焊接时所用的保护气体为氩气等惰性气体。图 1-1 为 MIG 焊接的原理图。 被卷成盘状的基本与母材材料相同的焊丝通过送丝装置连续的送出,在惰性保护气体中母材与焊丝间产生电弧,通过电弧的热量将被焊金属熔化并将之...
