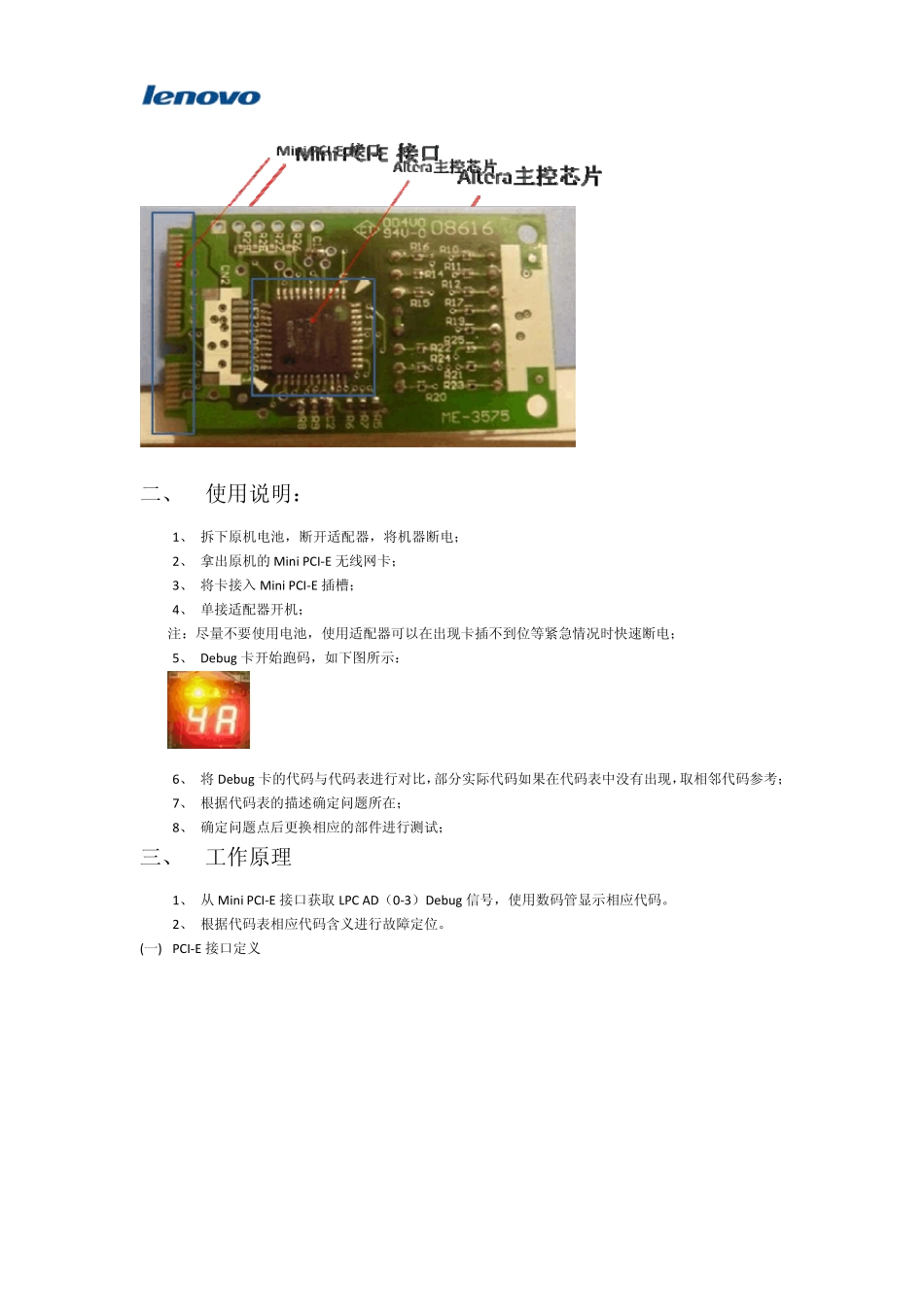

Min i PCI‐E 主板诊断卡使用说明 一、 概述 该卡采用了 ALTERA 公司的芯片解决方案，采用四层 PCB 板设计，二位数码显示。 注：Altera 是世界一流的 FPGA、CPLD 和 ASIC 半导体生产商。 （一）复位与时钟指示： 上图为复位和时钟指示！当主板有 RST 复位信号时 RST 灯常亮！当主板有 CLK 时钟信号时 CLK 灯常亮！如果有其中之一指示灯无法正常指示，则说明该故障复位或时钟线路出了问题。 （二）结构介绍： 二、 使用说明： 1、 拆下原机电池，断开适配器，将机器断电； 2、 拿出原机的 Mini PCI‐E 无线网卡； 3、 将卡接入 Mini PCI‐E 插槽； 4、 单接适配器开机； 注：尽量不要使用电池，使用适配器可以在出现卡插不到位等紧急情况时快速断电； 5、 Debug 卡开始跑码，如下图所示： 6、 将 Debug 卡的代码与代码表进行对比，部分实际代码如果在代码表中没有出现，取相邻代码参考； 7、 根据代码表的描述确定问题所在； 8、 确定问题点后更换相应的部件进行测试； 三、 工作原理 1、 从 Mini PCI‐E 接口获取 LPC AD（0‐3）Debug 信号，使用数码管显示相应代码。 2、 根据代码表相应代码含义进行故障定位。 (一) PCI‐E 接口定义 典型的mini PCIE 接口线路除了包含了必要的PCIE 总线的PCIE_TX/PCIE_RX/PCIE_CLK 基本的信号，还包含了USB2.0 总线、SM 总线及 LPC（LOW PIN COUNT）总线信号。但是，后面的几组信号线对普通的MINI PCIE接口设备来说，不是必需的。如内置 MINI PCIE 接口的无线网卡，只用到 PCIE 总线信号。 特别需要说明的是，MINI PCIE 故障诊断卡实际采用的是 LPC 信号总线来抓主板的POST 不良代码的。 (二) Debu g 卡需要的信号 VCC3V 供电、LPC_FRAME、LPC_AD3、LPC_AD2、LPC_AD1、LPC_AD0、PLTRST、LPCCLK_CRYPT_33M、GND 满足以上 9 针信号，Debu g 卡即可跑码。 (三) 如何查找 LPC 信号点： 1、部分 think 机器的LPC 信号点 T60 debu g 信号 X60 debug 信号 R60 debug 信号 T61 debug 信号 X61 debug 信号 R61 debug 信号 注：由于R61 采用了PCI 总线debug 方式，因此该debug 卡不支持R61。 2、通用型 LPC 信号点 1） H8 控制芯片的 LPC 信号点 2）M38857 LPC 信号点 3）W 83L950D LPC 信号点 4）87591 97551 87541 等 EC 的 LPC 信号点 四、 问题解...
