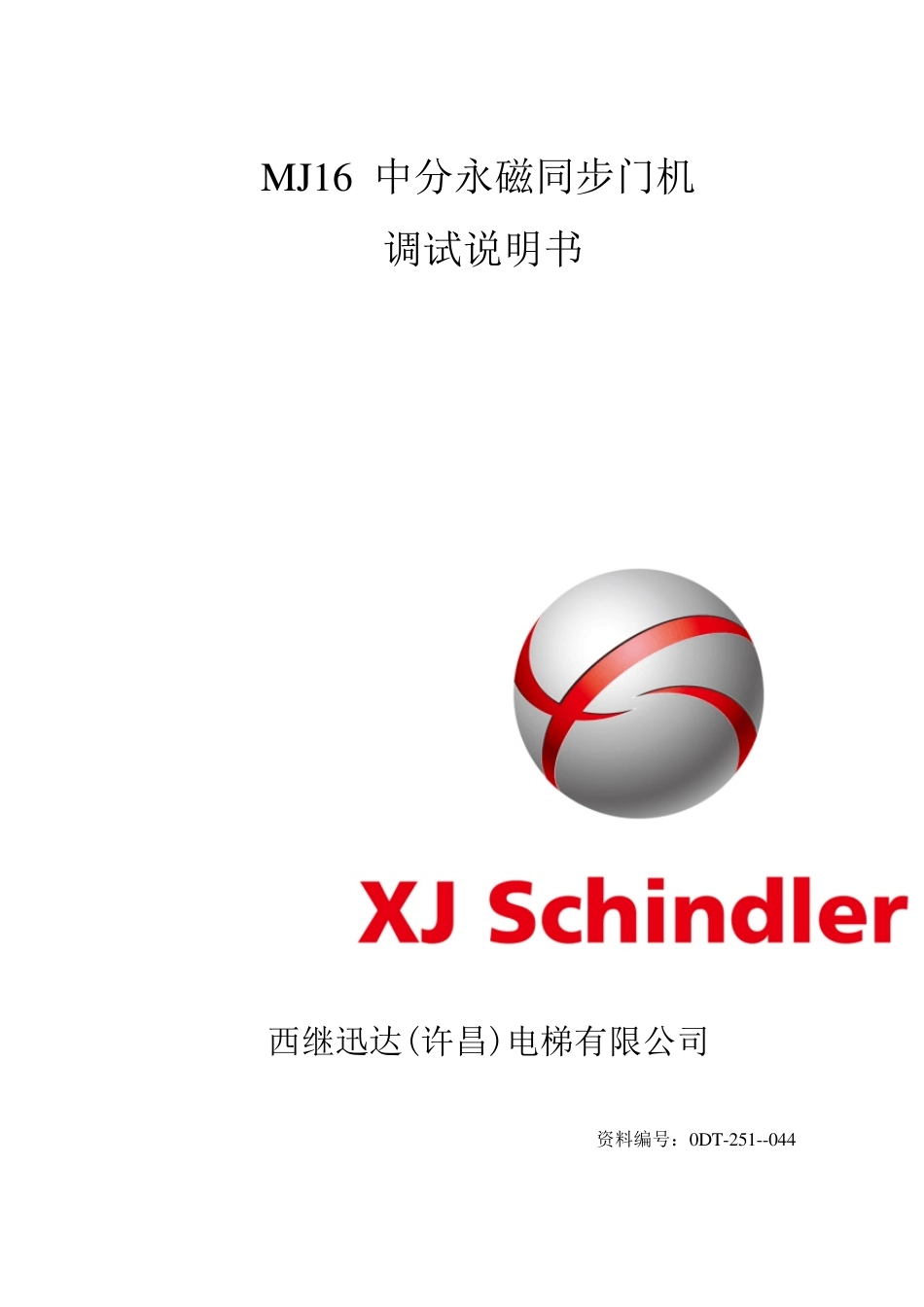

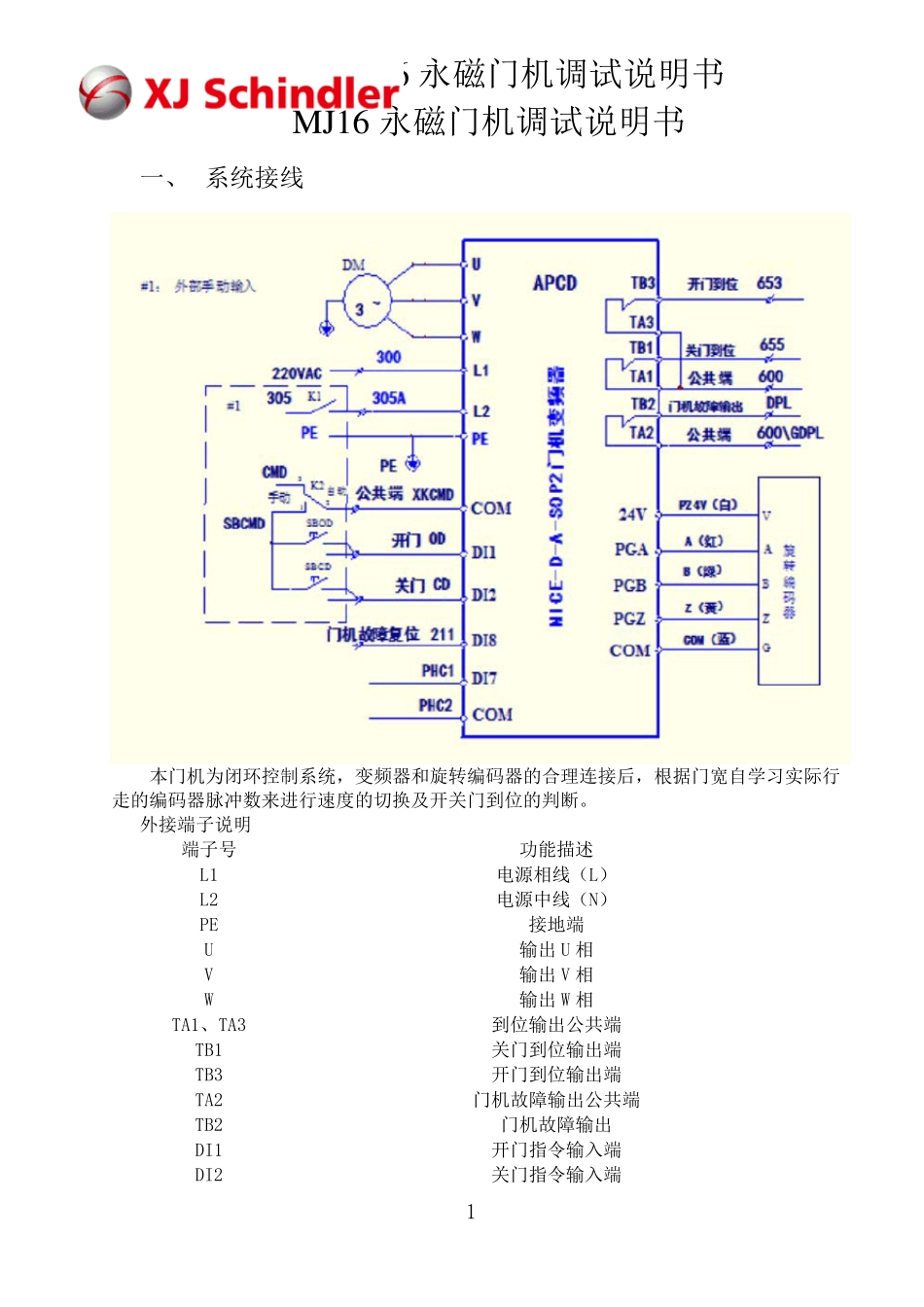

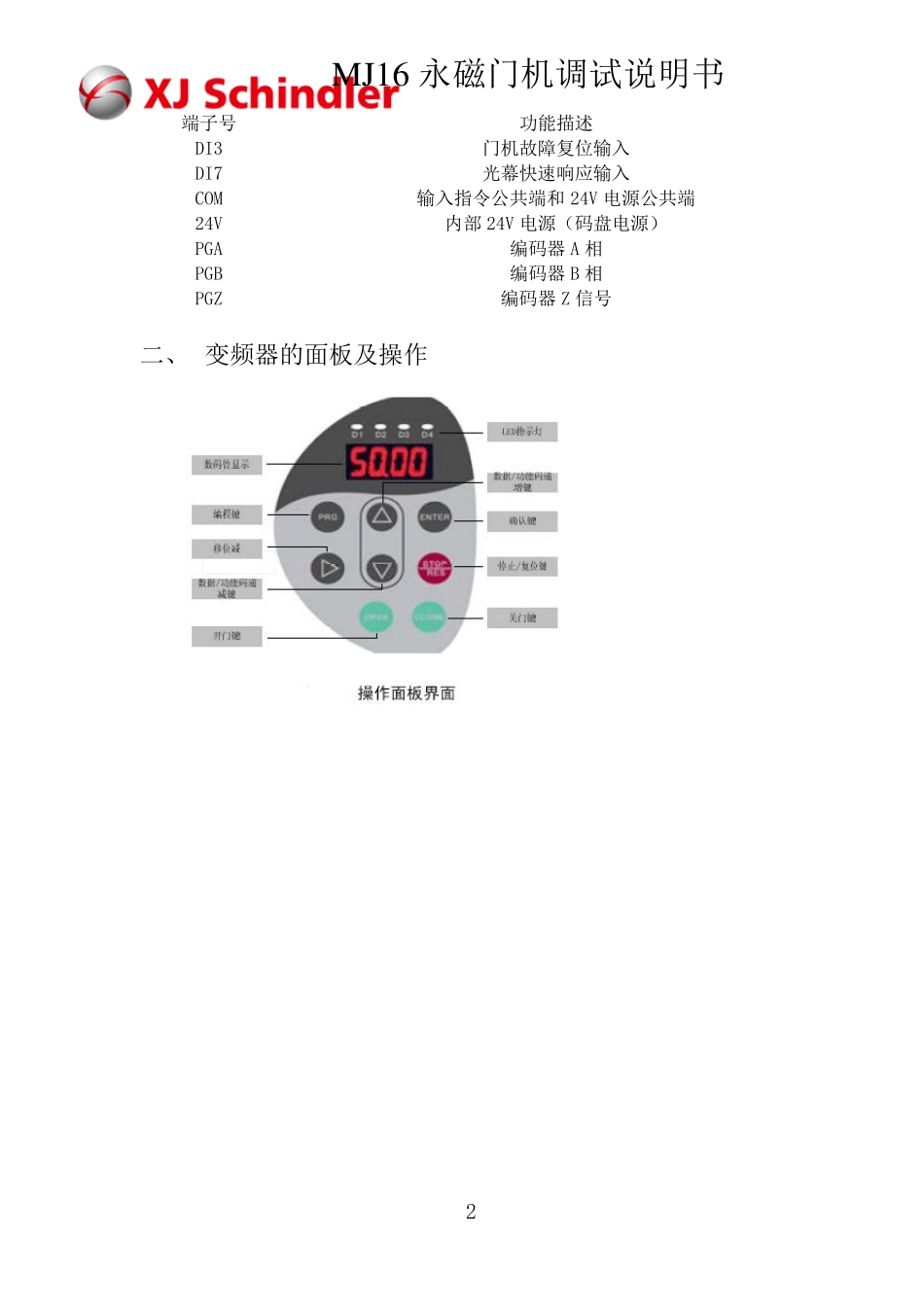

MJ16 中分永磁同步门机 调试说明书 西继迅达(许昌)电梯有限公司 资料编号：0DT-251--044 M J16 永磁门机调试说明书 1 M J16 永磁门机调试说明书 一、 系统接线 本门机为闭环控制系统，变频器和旋转编码器的合理连接后，根据门宽自学习实际行走的编码器脉冲数来进行速度的切换及开关门到位的判断。 外接端子说明 端子号 功能描述 L1 电源相线（L） L2 电源中线（N） PE 接地端 U 输出 U 相 V 输出 V 相 W 输出 W 相 TA1、TA3 到位输出公共端 TB1 关门到位输出端 TB3 开门到位输出端 TA2 门机故障输出公共端 TB2 门机故障输出 DI1 开门指令输入端 DI2 关门指令输入端 M J16 永磁门机调试说明书 2 端子号 功能描述 DI3 门机故障复位输入 DI7 光幕快速响应输入 COM 输入指令公共端和24V 电源公共端 24V 内部24V 电源（码盘电源） PGA 编码器A 相 PGB 编码器B 相 PGZ 编码器Z 信号 二、 变频器的面板及操作 M J16 永磁门机调试说明书 3 操作菜单流程： 例：将功能码F004 从00.00HZ 更改设定为15.00HZ 的示例。 三、 调试步骤 门机出厂前已经进行变频器、电动机参数整定和整体调试，安装调试时一般无须再进行参数调试，如因实际情况需参数调整的，按以下步骤进行。 注意： 调试过程中人体不要进入门运行区域，否则有安全隐患! 必须按照行业相关标准合理设置功能参数，否则有安全隐患! 确认门机系统机械和电气连接均正确无误，否则有安全隐患! 必须由具有专业资格的人员进行调试，否则有安全隐患! MJ16 永磁门机调试说明书 4 1、通电前应按图纸接线，检查电气连接的正确性和安全性，然后进行通电调试。 2、门机出厂前已经过调试，各参数已经按照下表中基本运行参数数值进行设置。 参数号 参数名称 设定值 参数说明 FP03 西继迅达(许昌)默认参数 0 将本参数设为3，再将FP01 设为1，将恢复为此表设定参数。 F000 控制方式 1 闭环矢量控制 F001 开关门方式选择 1 距离控制方式 F002 命令源选择 1 0:操作面板控制;1:门机端子控制;2:门机手动调试;3:门及自动演示; F004 面板设定频率 5 HZ F006 慢速行走速度设定 4 HZ F007 载波频率调节 8 KHZ F100 电机类型选择 1 同步电机 F101 电机额定功率 88 W F102 电机额定电压 116 V F103 电机额定电流 0.77 A F104 电机额度频率 35 HZ F105 电机额定转速...
