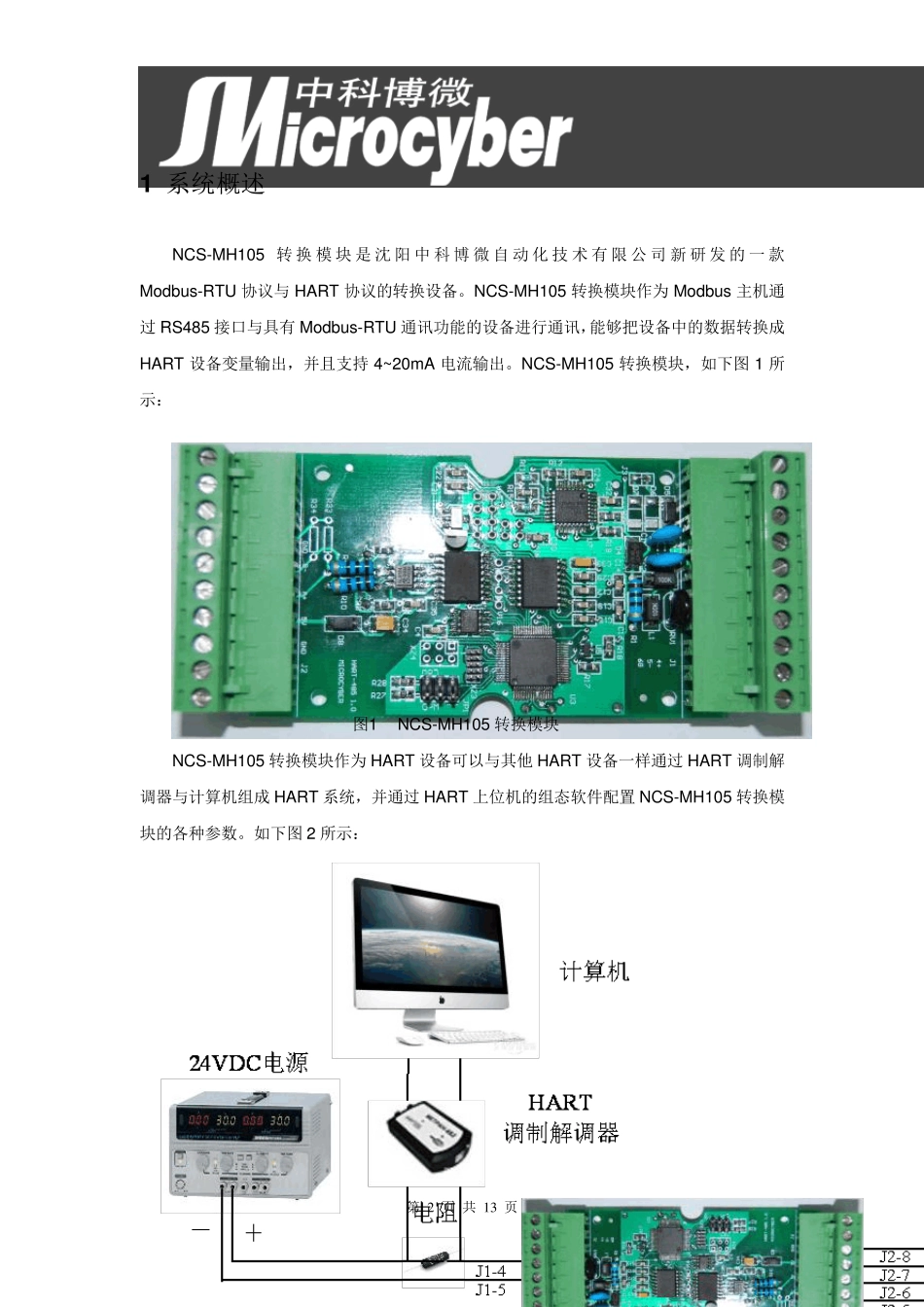

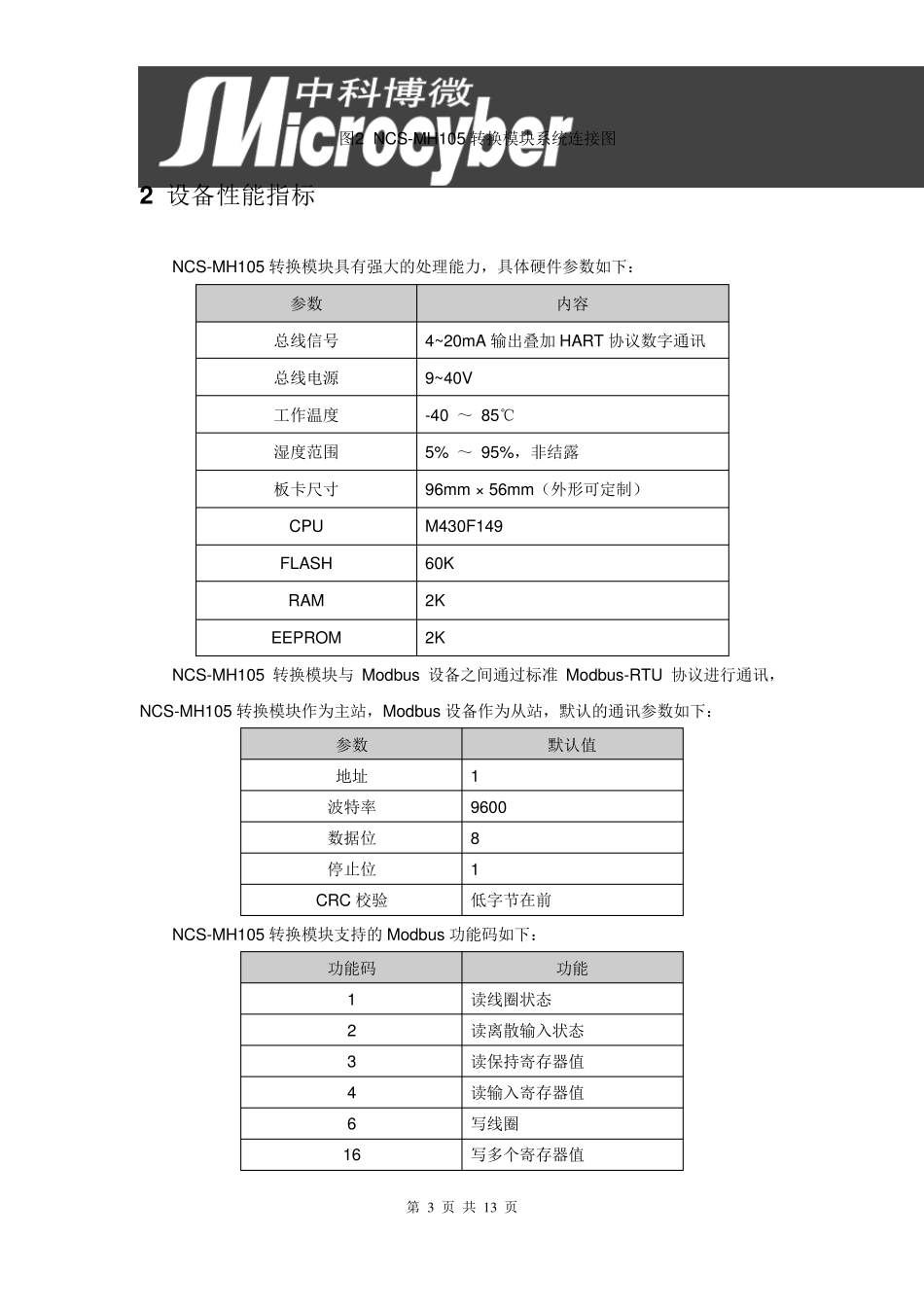

NCS-MH105 转换模块 使用手册 沈阳中科博微自动化技术有限公司 第 2 页 共 1 3 页 1 系统概述 NCS-MH105 转换模块是沈阳中科博微自动化技术有限公司新研发的一款Modbus-RTU 协议与HART 协议的转换设备。NCS-MH105 转换模块作为 Modbus 主机通过 RS485 接口与具有Modbus-RTU 通讯功能的设备进行通讯,能够把设备中的数据转换成HART 设备变量输出,并且支持 4~20mA 电流输出。NCS-MH105 转换模块,如下图 1 所示: 图1 NCS-MH105 转换模块 NCS-MH105 转换模块作为 HART 设备可以与其他 HART 设备一样通过 HART 调制解调器与计算机组成 HART 系统,并通过 HART 上位机的组态软件配置 NCS-MH105 转换模块的各种参数。如下图 2 所示: 第 3 页 共 1 3 页 图2 NCS-MH105 转换模块系统连接图 2 设备性能指标 NCS-MH105 转换模块具有强大的处理能力,具体硬件参数如下: 参数 内容 总线信号 4~20mA 输出叠加HART 协议数字通讯 总线电源 9~40V 工作温度 -40 ~ 85℃ 湿度范围 5% ~ 95%,非结露 板卡尺寸 96mm × 56mm(外形可定制) CPU M430F149 FLASH 60K RAM 2K EEPROM 2K NCS-MH105 转换模块与 Modbus 设备之间通过标准 Modbus-RTU 协议进行通讯,NCS-MH105 转换模块作为主站,Modbus 设备作为从站,默认的通讯参数如下: 参数 默认值 地址 1 波特率 9600 数据位 8 停止位 1 CRC 校验 低字节在前 NCS-MH105 转换模块支持的Modbus 功能码如下: 功能码 功能 1 读线圈状态 2 读离散输入状态 3 读保持寄存器值 4 读输入寄存器值 6 写线圈 16 写多个寄存器值 第 4 页 共 1 3 页 3 结构与工作原理 NCS-MH105 转换模块支持4 个动态变量,6 个设备变量,MODBUS 设备采集的数据通过MODBUS 寄存器配置到NCS-MH105 转换模块的设备变量上,再进过设备变量到动态变量的映射,作为设备的输出,并且设备支持4~20mA 的模拟信号的输出。NCS-MH105转换模块原理框图如 0 所示: MODBUS寄存器MODBUS设备配置输入通道数据类型寄存器地址单位012345设备变量NCS-MH105转换模块PVSVTVQV动态变量设备变量到动态变量映射控制系统过程变量模拟通道过程连接 图3 NCS-MH105 转换模块原理框图 4 系统连接及使用 4 .1 设备安装及使用 NCS-MH105 转换模块尺寸为96×56mm,可以配合标准亚当模块外壳也可以通过定位孔安...
