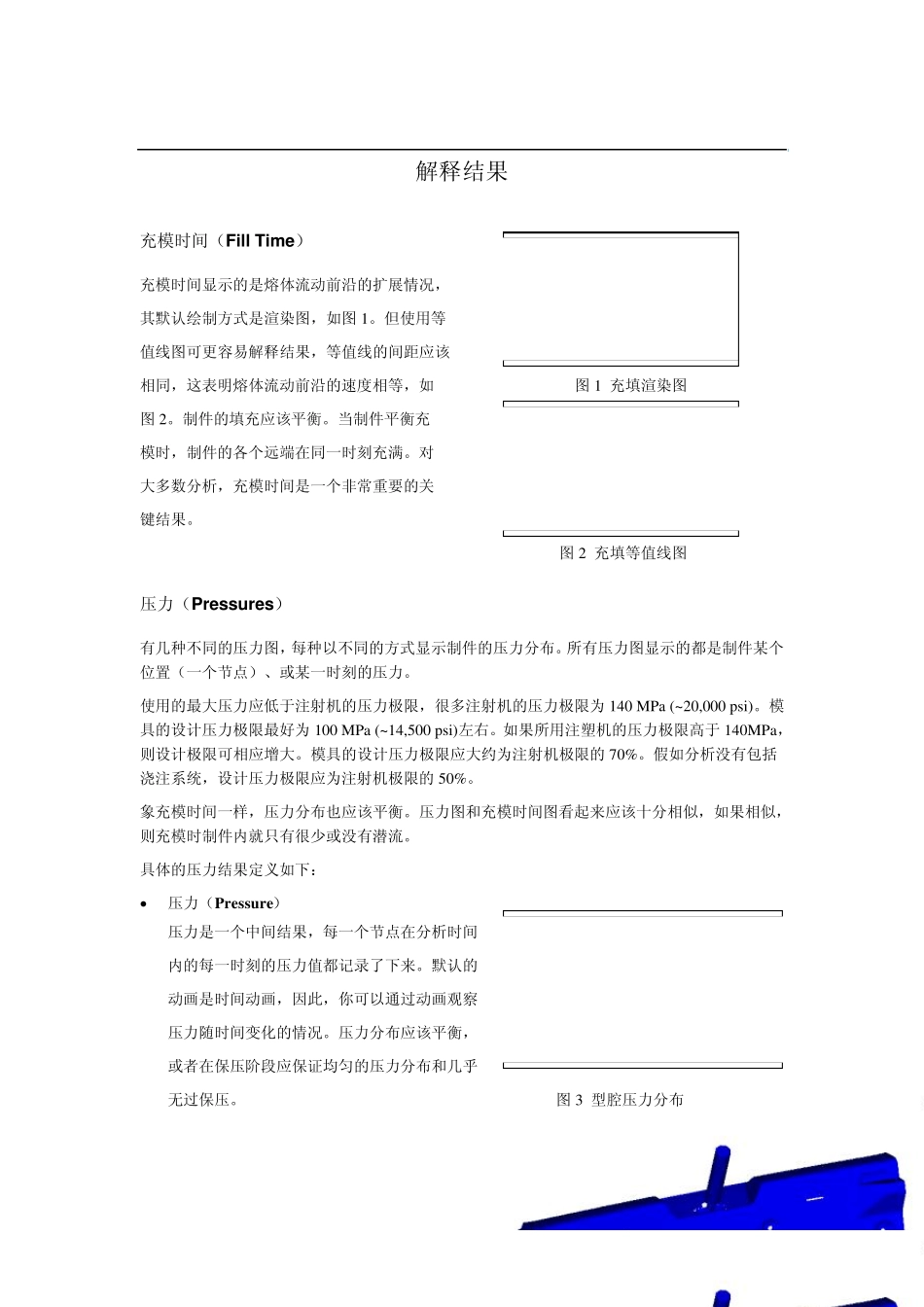

1 解释结果 充模时间（Fill Time） 充模时间显示的是熔体流动前沿的扩展情况， 其默认绘制方式是渲染图，如图1。但使用等 值线图可更容易解释结果，等值线的间距应该 相同，这表明熔体流动前沿的速度相等，如 图1 充填渲染图 图2。制件的填充应该平衡。当制件平衡充 模时，制件的各个远端在同一时刻充满。对 大多数分析，充模时间是一个非常重要的关 键结果。 图2 充填等值线图 压力（Pressures） 有几种不同的压力图，每种以不同的方式显示制件的压力分布。所有压力图显示的都是制件某个位置（一个节点）、或某一时刻的压力。 使用的最大压力应低于注射机的压力极限，很多注射机的压力极限为 140 MPa (~ 20,000 psi)。模具的设计压力极限最好为 100 MPa (~ 14,500 psi)左右。如果所用注塑机的压力极限高于 140MPa，则设计极限可相应增大。模具的设计压力极限应大约为注射机极限的70%。假如分析没有包括浇注系统，设计压力极限应为注射机极限的50%。 象充模时间一样，压力分布也应该平衡。压力图和充模时间图看起来应该十分相似，如果相似，则充模时制件内就只有很少或没有潜流。 具体的压力结果定义如下： 压力（Pressu re） 压力是一个中间结果，每一个节点在分析时间 内的每一时刻的压力值都记录了下来。默认的 动画是时间动画，因此，你可以通过动画观察 压力随时间变化的情况。压力分布应该平衡， 或者在保压阶段应保证均匀的压力分布和几乎 无过保压。 图3 型腔压力分布 2 压力（充模结束时）（Pressure (end of filling)） 充模结束时的压力属于单组数据，该压力图是观 察制件的压力分布是否平衡的有效工具。因为充 模结束时的压力对平衡非常敏感，因此，如果此 时的压力图分布平衡，则制件就很好地实现了平 衡充模。 图4 充填结束时型腔压力分布 体积/压力控制转换时的压力（Pressure at V/P sw itchover） 体积/压力控制转换时的压力属于单组数据，该 压力图同样是观察制件的压力分布是否平衡的有 效工具。通常，体积/压力控制转换时的压力在 整个注塑成型周期中是最高的，此时压力的大小 和分布可通过该压力图进行观察。同时，你也可 以看到在控制转换时制件填充了多少，未填充部 分以灰色表示。 图5 体积/压力控制转换时的压力 注射位置压力：XY 图（Pressure at injection location: XY Plot） 注射节点是观察2 维 XY 图的常用节点。...
