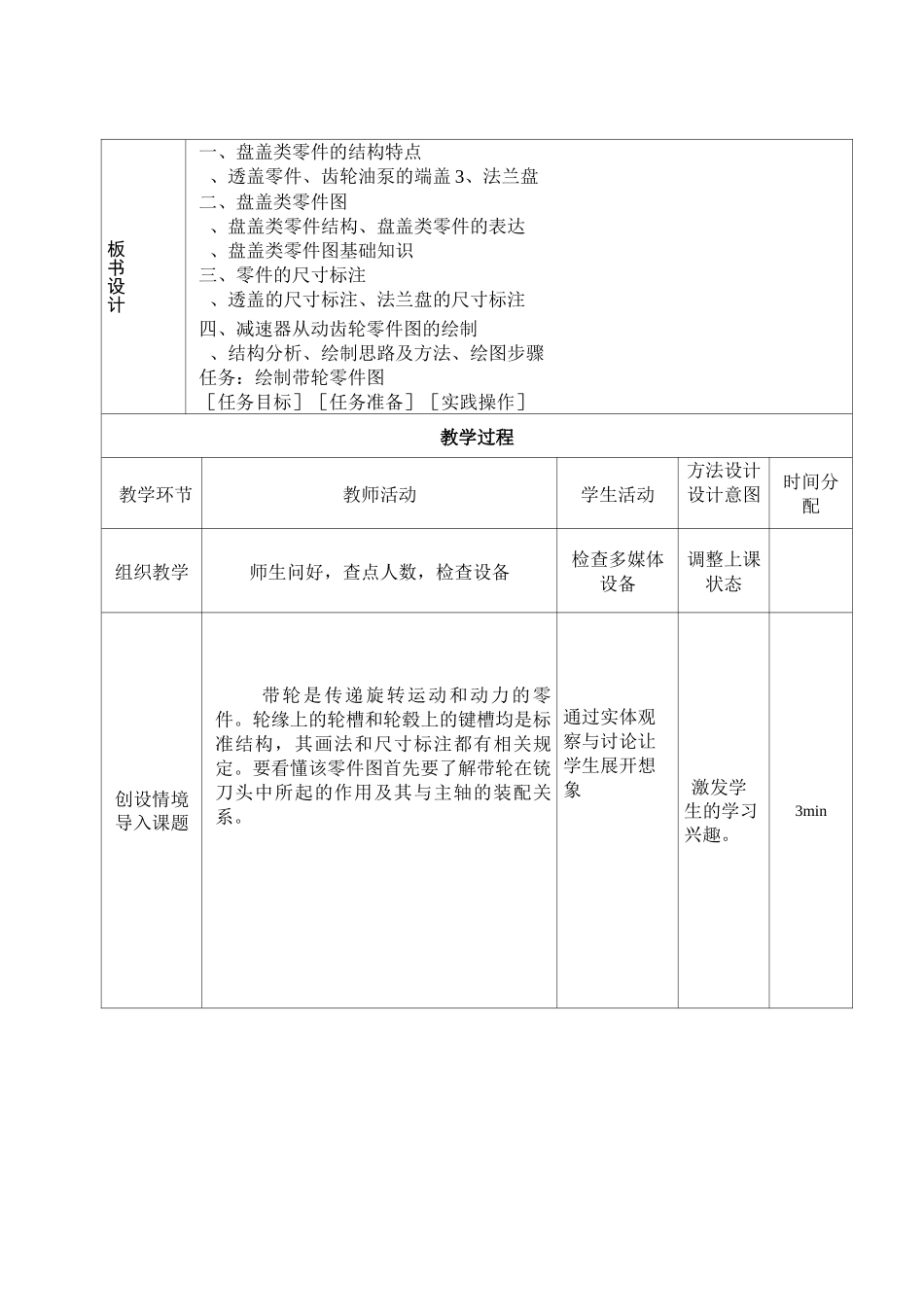

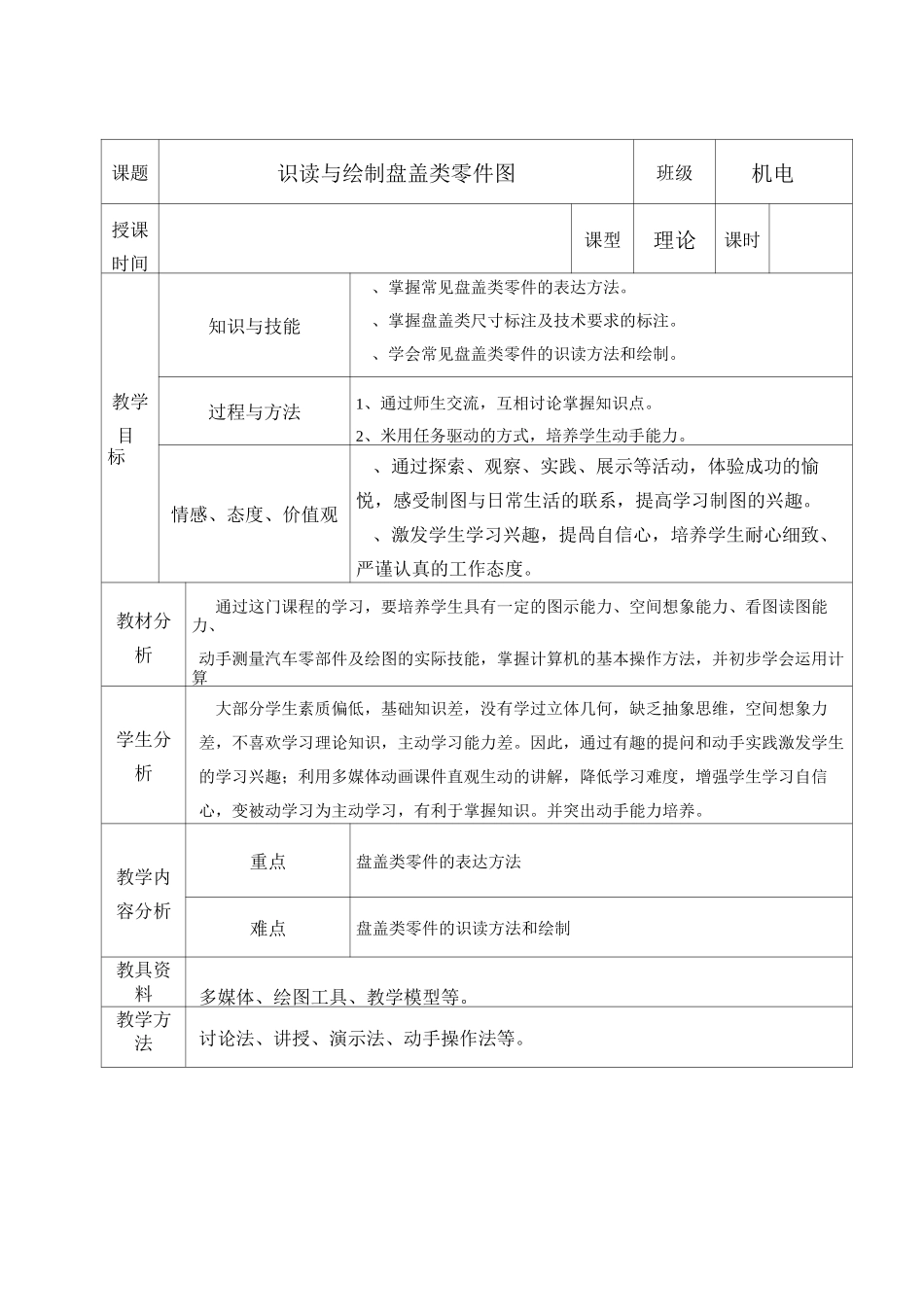

广州南华工贸技工学校教案版本号：A/1 流水号:编号：2017201811720171124课题识读与绘制盘盖类零件图班级机电授课时间课型理论课时教学目标知识与技能、掌握常见盘盖类零件的表达方法。、掌握盘盖类尺寸标注及技术要求的标注。、学会常见盘盖类零件的识读方法和绘制。过程与方法1、通过师生交流，互相讨论掌握知识点。2、米用任务驱动的方式，培养学生动手能力。情感、态度、价值观、通过探索、观察、实践、展示等活动，体验成功的愉悦，感受制图与日常生活的联系，提高学习制图的兴趣。、激发学生学习兴趣，提咼自信心，培养学生耐心细致、严谨认真的工作态度。教材分析通过这门课程的学习，要培养学生具有一定的图示能力、空间想象能力、看图读图能力、动手测量汽车零部件及绘图的实际技能，掌握计算机的基本操作方法，并初步学会运用计算学生分析大部分学生素质偏低，基础知识差，没有学过立体几何，缺乏抽象思维，空间想象力差，不喜欢学习理论知识，主动学习能力差。因此，通过有趣的提问和动手实践激发学生的学习兴趣；利用多媒体动画课件直观生动的讲解，降低学习难度，增强学生学习自信心，变被动学习为主动学习，有利于掌握知识。并突出动手能力培养。教学内容分析重点盘盖类零件的表达方法难点盘盖类零件的识读方法和绘制教具资料多媒体、绘图工具、教学模型等。教学方法讨论法、讲授、演示法、动手操作法等。板书设计一、盘盖类零件的结构特点、透盖零件、齿轮油泵的端盖 3、法兰盘二、盘盖类零件图、盘盖类零件结构、盘盖类零件的表达、盘盖类零件图基础知识三、零件的尺寸标注、透盖的尺寸标注、法兰盘的尺寸标注四、减速器从动齿轮零件图的绘制、结构分析、绘制思路及方法、绘图步骤任务：绘制带轮零件图［任务目标］［任务准备］［实践操作］教学过程教学环节教师活动学生活动方法设计设计意图时间分配组织教学师生问好，查点人数，检查设备检查多媒体设备调整上课状态创设情境导入课题带轮是传递旋转运动和动力的零件。轮缘上的轮槽和轮毂上的键槽均是标准结构，其画法和尺寸标注都有相关规定。要看懂该零件图首先要了解带轮在铳刀头中所起的作用及其与主轴的装配关系。通过实体观察与讨论让学生展开想象激发学生的学习兴趣。3min一、盘盖类零件的结构特点、透盖零件由四条圆弧和四条直线组成的长圆形薄盘，两端有两个通孔，用于定位或固定正居中是一圆柱孔凸台和带锥度的通孔,起支撑和定位作用。、齿轮油泵的端盖在油泵中起密封...
