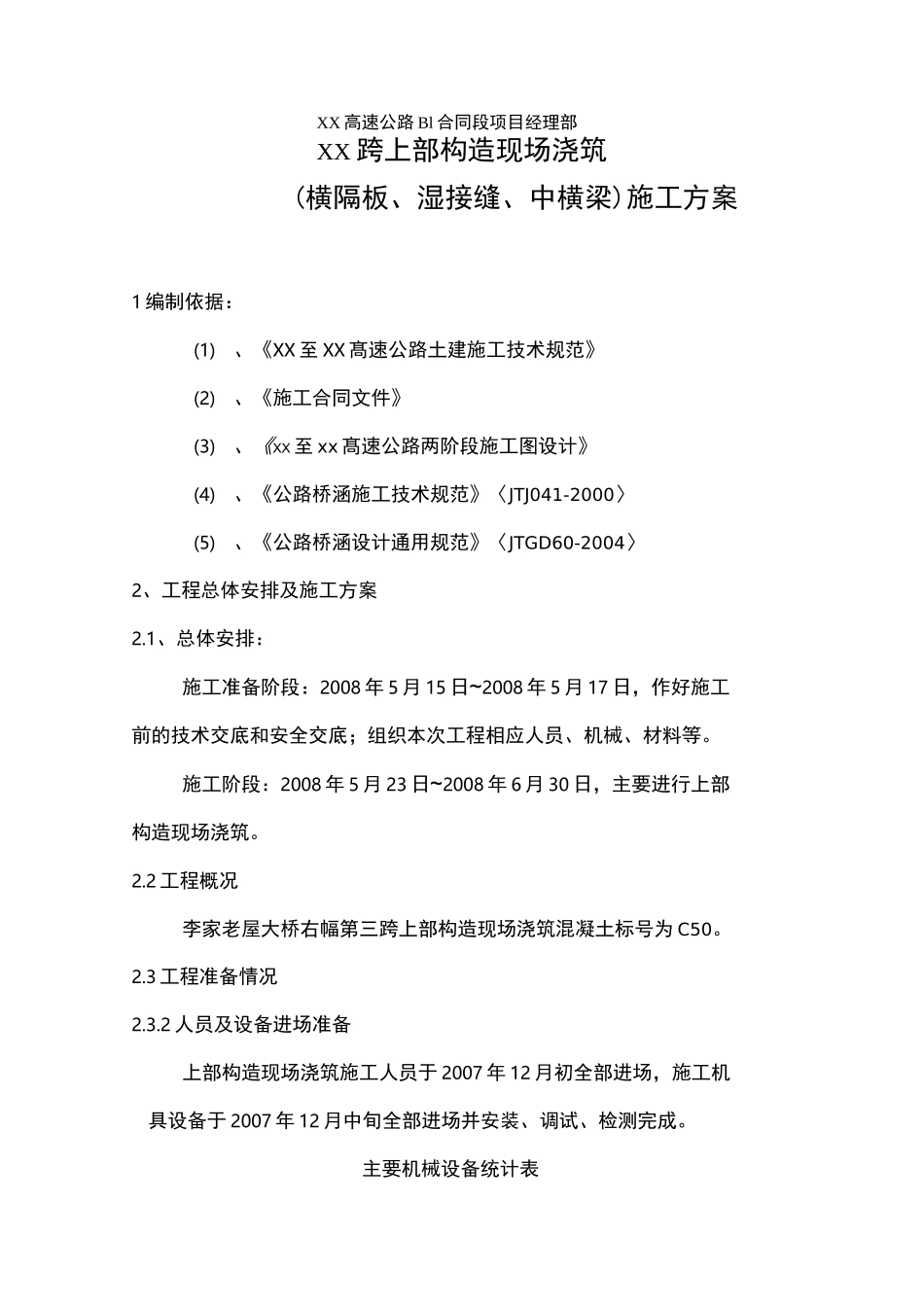

上部构造现场浇筑(横隔板、湿接缝、中横梁)_第1页
1/13

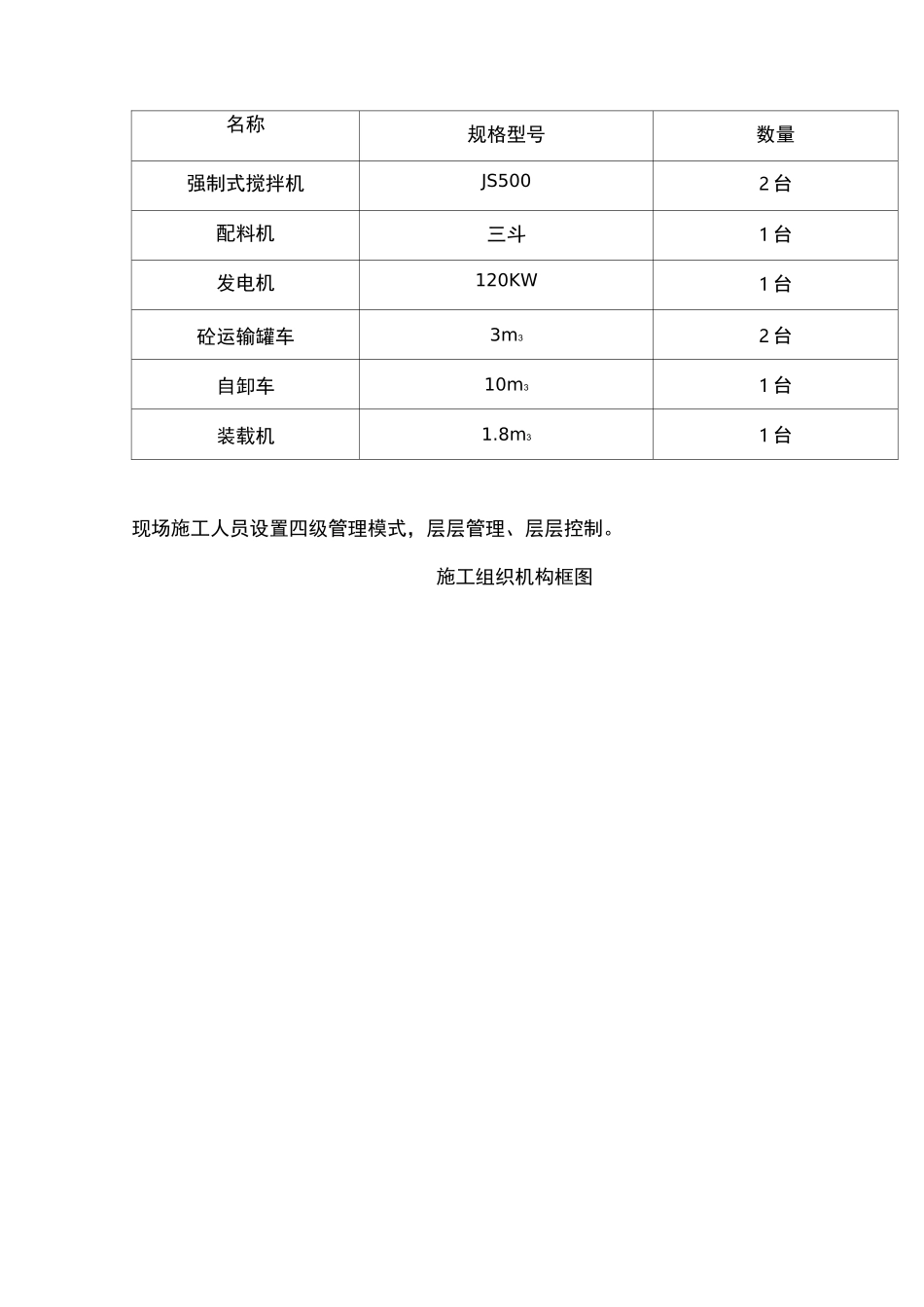

上部构造现场浇筑(横隔板、湿接缝、中横梁)_第2页
2/13

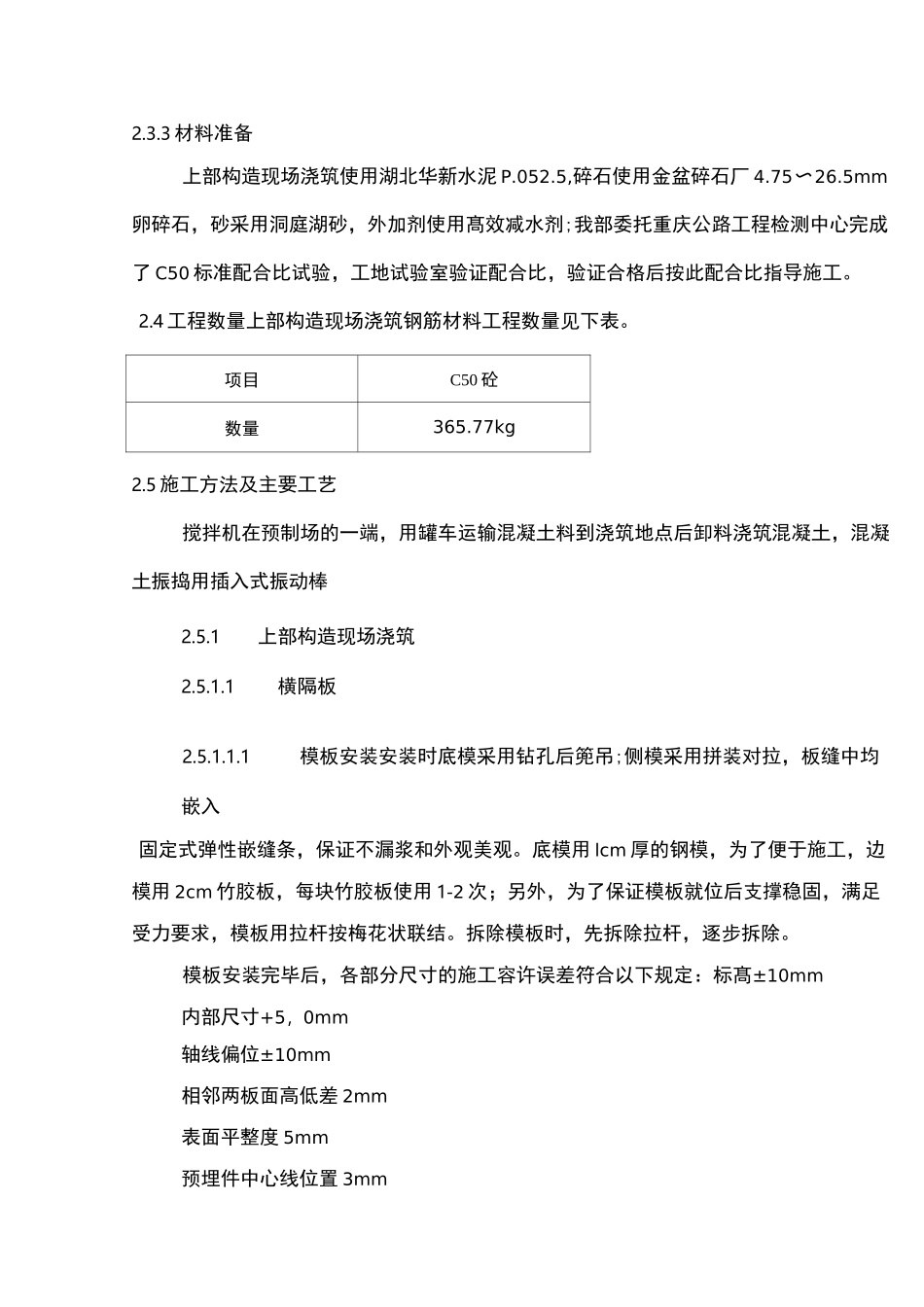

上部构造现场浇筑(横隔板、湿接缝、中横梁)_第3页
3/13
XX 高速公路 Bl 合同段项目经理部XX 跨上部构造现场浇筑(横隔板、湿接缝、中横梁)施工方案1 编制依据:(1)、《XX 至 XX 髙速公路土建施工技术规范》(2)、《施工合同文件》(3)、《XX 至 xx 髙速公路两阶段施工图设计》(4)、《公路桥涵施工技术规范》〈JTJ041-2000〉(5)、《公路桥涵设计通用规范》〈JTGD60-2004〉2、工程总体安排及施工方案2.1、总体安排:施工准备阶段:2008 年 5 月 15 日~2008 年 5 月 17 日,作好施工前的技术交底和安全交底;组织本次工程相应人员、机械、材料等。施工阶段:2008 年 5 月 23 日~2008 年 6 月 30 日,主要进行上部构造现场浇筑。2.2 工程概况李家老屋大桥右幅第三跨上部构造现场浇筑混凝土标号为 C50。2.3 工程准备情况2.3.2 人员及设备进场准备上部构造现场浇筑施工人员于 2007 年 12 月初全部进场,施工机具设备于 2007 年 12 月中旬全部进场并安装、调试、检测完成。主要机械设备统计表名称规格型号数量强制式搅拌机JS5002 台配料机三斗1 台发电机120KW1 台砼运输罐车3m32 台自卸车10m31 台装载机1.8m31 台现场施工人员设置四级管理模式,层层管理、层层控制。施工组织机构框图2.3.3 材料准备上部构造现场浇筑使用湖北华新水泥 P.052.5,碎石使用金盆碎石厂 4.75〜26.5mm卵碎石,砂采用洞庭湖砂,外加剂使用髙效减水剂;我部委托重庆公路工程检测中心完成了 C50 标准配合比试验,工地试验室验证配合比,验证合格后按此配合比指导施工。2.4 工程数量上部构造现场浇筑钢筋材料工程数量见下表。项目C50 砼数量365.77kg2.5 施工方法及主要工艺搅拌机在预制场的一端,用罐车运输混凝土料到浇筑地点后卸料浇筑混凝土,混凝土振捣用插入式振动棒2.5.1上部构造现场浇筑2.5.1.1横隔板2.5.1.1.1模板安装安装时底模采用钻孔后篼吊;侧模采用拼装对拉,板缝中均嵌入固定式弹性嵌缝条,保证不漏浆和外观美观。底模用 lcm 厚的钢模,为了便于施工,边模用 2cm 竹胶板,每块竹胶板使用 1-2 次;另外,为了保证模板就位后支撑稳固,满足受力要求,模板用拉杆按梅花状联结。拆除模板时,先拆除拉杆,逐步拆除。模板安装完毕后,各部分尺寸的施工容许误差符合以下规定:标髙±10mm内部尺寸+5,0mm轴线偏位±10mm相邻两板面高低差 2mm表面平整度 5mm预埋件中心线位置 3mm预留孔洞中心线位置 10mm预留孔洞截面内部尺寸+10,0mm模板安装完毕后检查模板之间是否平...
