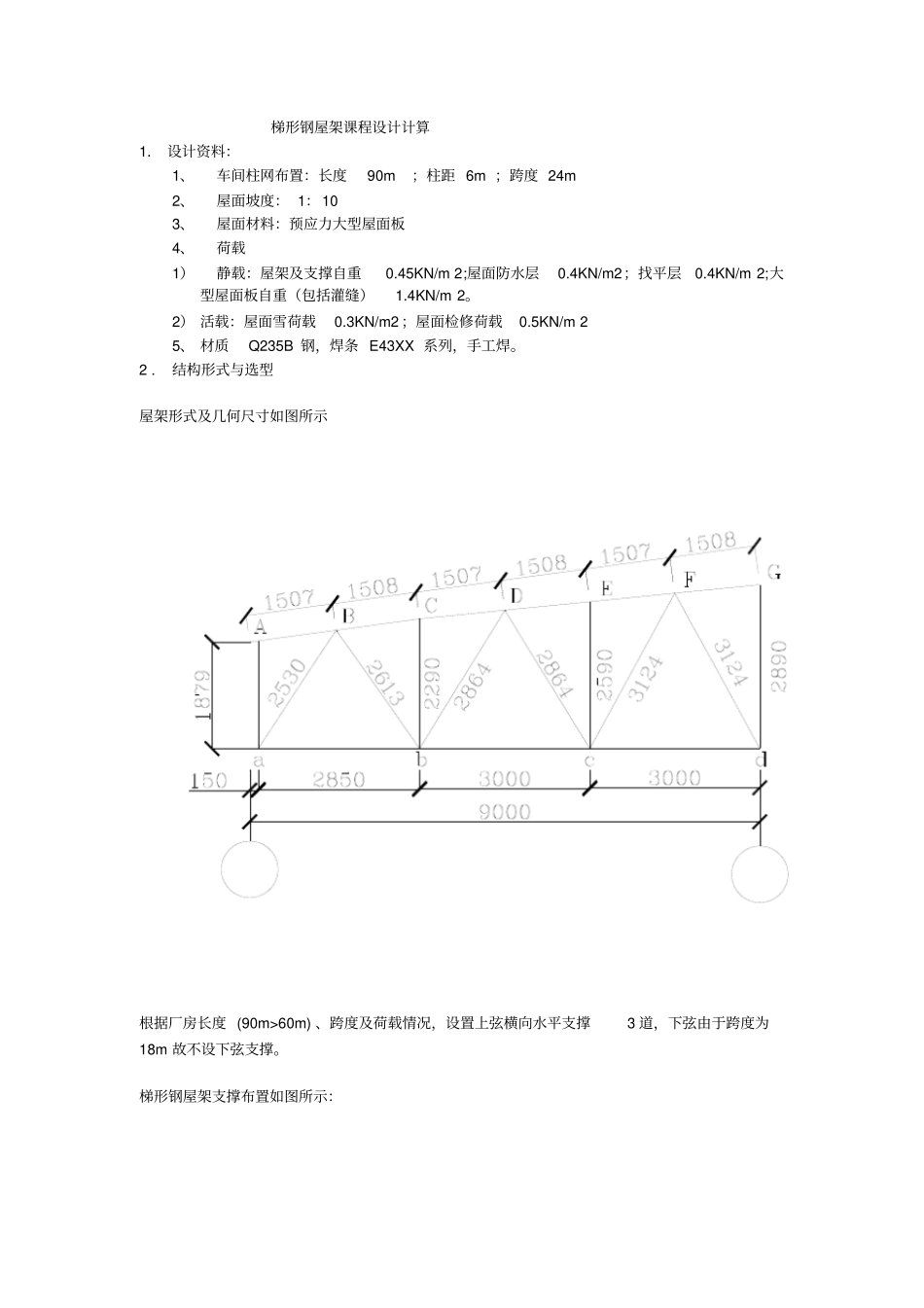

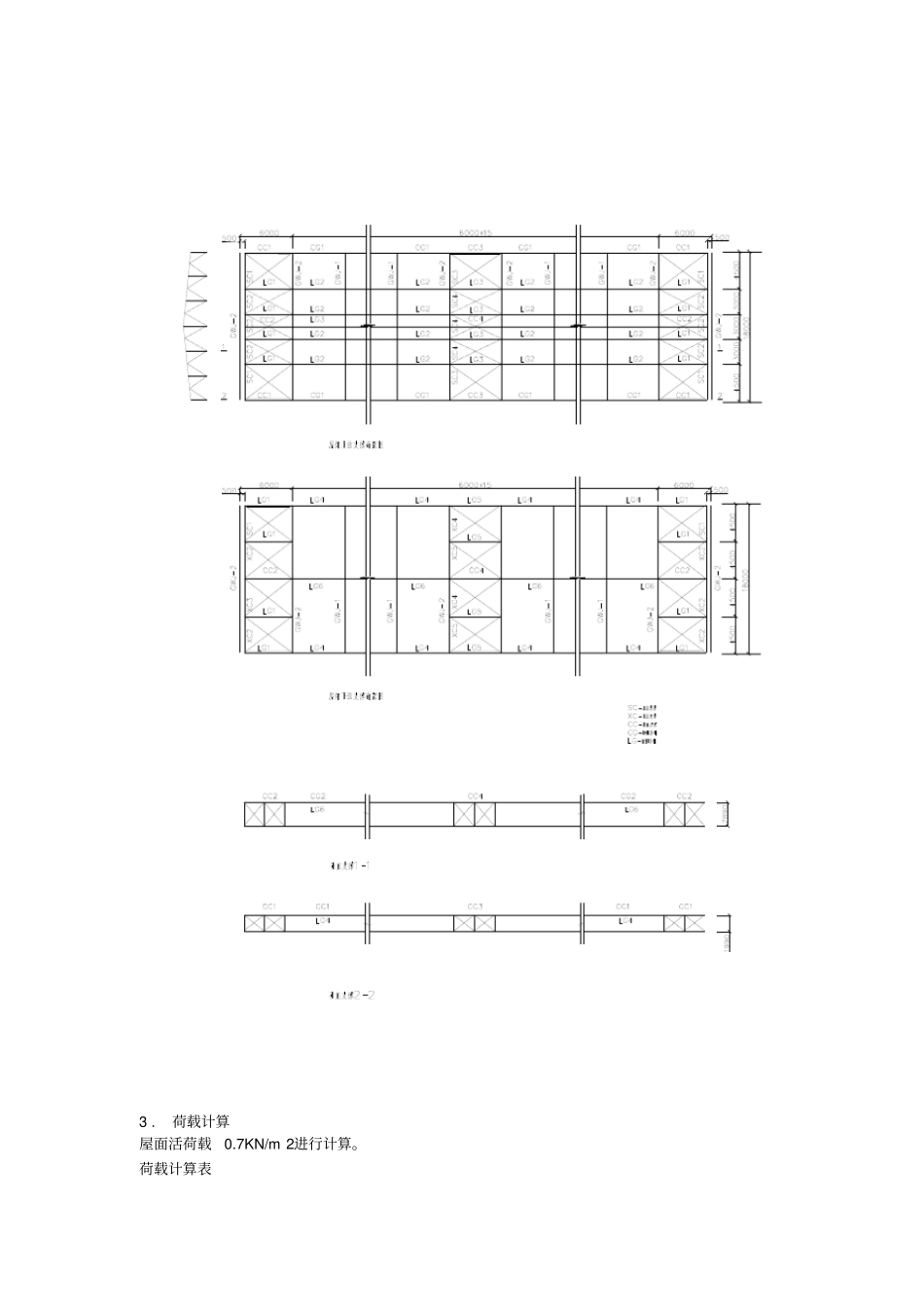

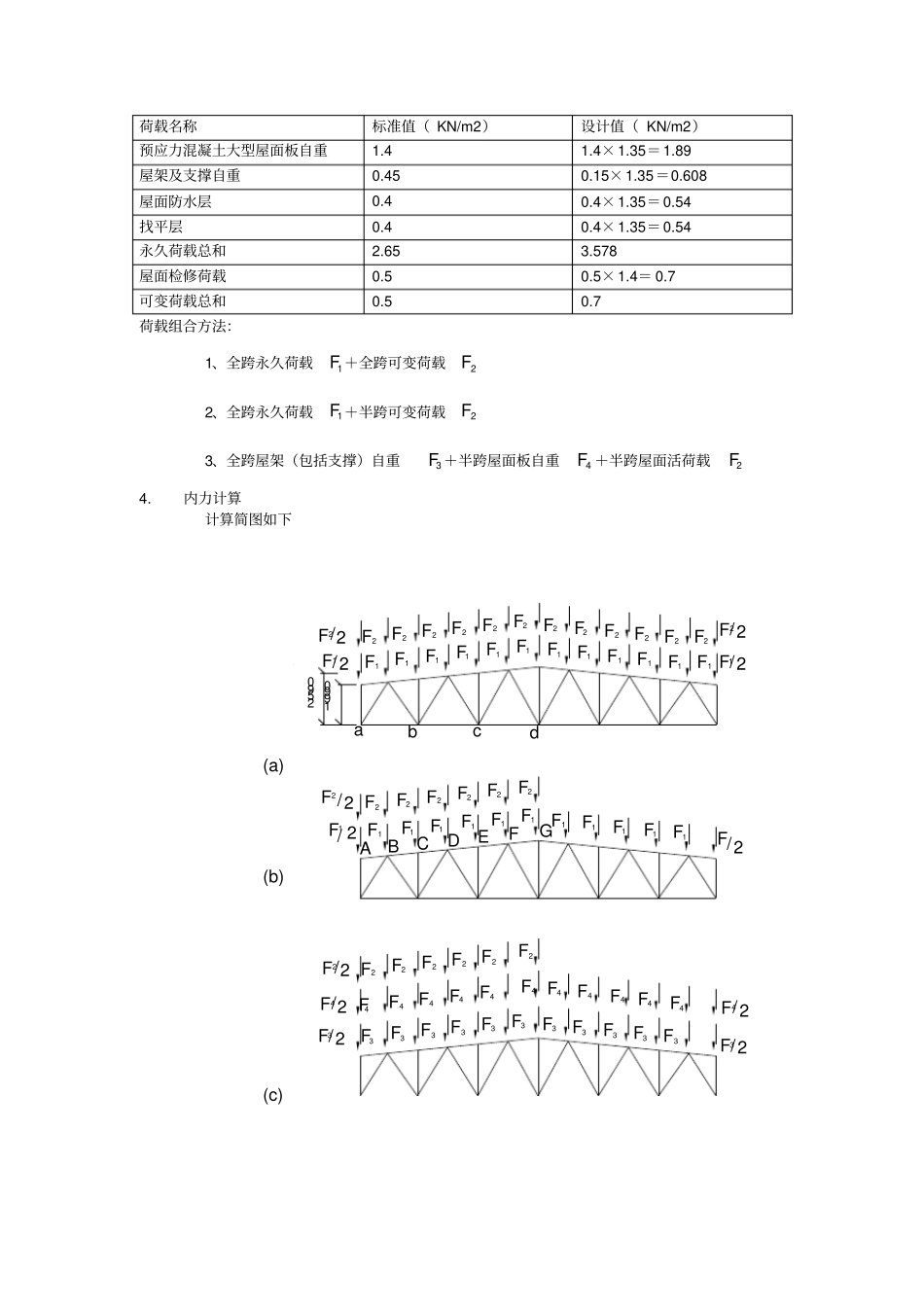

梯形钢屋架课程设计计算1． 设计资料：1、车间柱网布置：长度90m ；柱距 6m ；跨度 24m 2、屋面坡度： 1：10 3、屋面材料：预应力大型屋面板4、荷载1）静载：屋架及支撑自重0.45KN/m 2;屋面防水层0.4KN/m2；找平层0.4KN/m 2;大型屋面板自重（包括灌缝）1.4KN/m 2。2） 活载：屋面雪荷载0.3KN/m2 ；屋面检修荷载0.5KN/m 25、 材质Q235B 钢，焊条 E43XX 系列，手工焊。2 . 结构形式与选型屋架形式及几何尺寸如图所示根据厂房长度 (90m>60m) 、跨度及荷载情况，设置上弦横向水平支撑3 道，下弦由于跨度为18m 故不设下弦支撑。梯形钢屋架支撑布置如图所示：3 . 荷载计算屋面活荷载0.7KN/m 2进行计算。荷载计算表荷载名称标准值（ KN/m2）设计值（ KN/m2）预应力混凝土大型屋面板自重1.4 1.4×1.35＝1.89 屋架及支撑自重0.45 0.15×1.35＝0.608 屋面防水层0.4 0.4×1.35＝0.54 找平层0.4 0.4×1.35＝0.54 永久荷载总和2.65 3.578 屋面检修荷载0.5 0.5×1.4＝ 0.7 可变荷载总和0.5 0.7 荷载组合方法：1、全跨永久荷载1F ＋全跨可变荷载2F2、全跨永久荷载1F ＋半跨可变荷载2F3、全跨屋架（包括支撑）自重3F ＋半跨屋面板自重4F ＋半跨屋面活荷载2F4. 内力计算计算简图如下(c)(b)(a)2F2F2F2F2F2F/22F3//3F 22/FF3F3F3F3F3F34FF34FF34FF34FF34FF3421FF2F2F2F2F2F /22F1/2F/22F1//1F 22/F2FF12FF12FF12FF12FF12FF12FF12FF12FF12FF12FF12CGFEDBAdcba1F1F1F1F1F1F1F1F1F1FF/2F2199025902FF14F4F4F4F4F4FF22/F4屋架构件内力组合表杆件名称杆件编号单位荷载F＝ 1 静载作用（ KN/m2）活载（ KN/m2）0.7 杆件内力计 算内力在左在右全跨全部恒载3.578 屋架支撑0.608 大型屋面板1.89 在左在右全部组 合一组 合二组 合三在左在右全部上弦杆AB 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 BC -4.69 -2.16 -6.23 -22.28 -3.79 -8.86 -4.09 -11.77 -3.28 -1.51 -4.36 -143.84 -138.02 -86.01 -143.84 CD -4.68 -2.16 -6.22 -22.25 -3.78 -8.85 -4.08 -11.75 -3.28 -1.51 -4.35 -143.63 -137.83 -85.89 -143.63 DE -6.21 -3.93 -9.00 -32.19 -5.47 -11.73 -7.42 -17.01 -4.34 -2.75 -6.30 -207.85 -197.30 -116.34 -207.85 EF -6.20 -3.92 -8.99 -32.17 -5.47 -11.72 -7.42 -16.99 -4.34 -...
