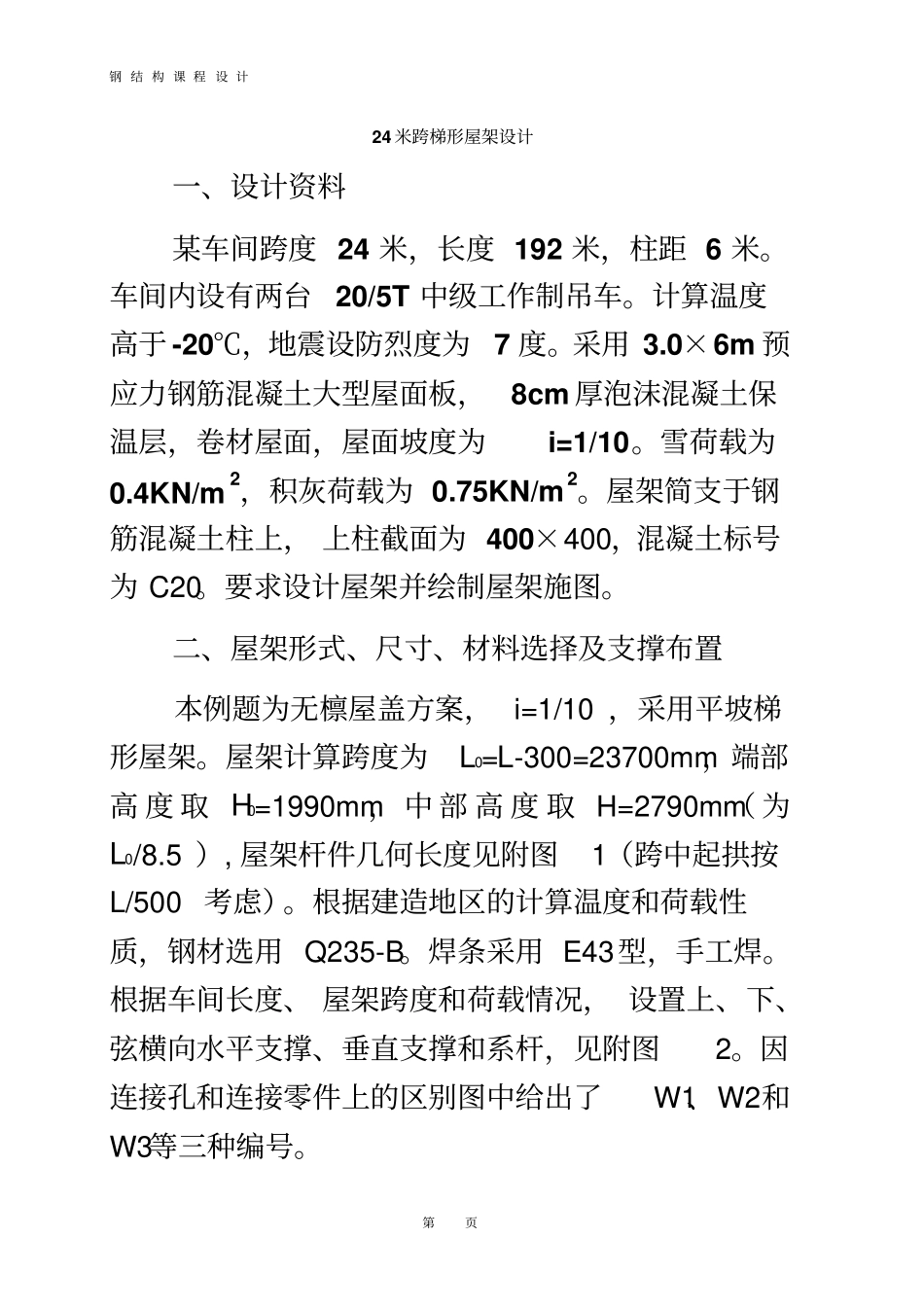

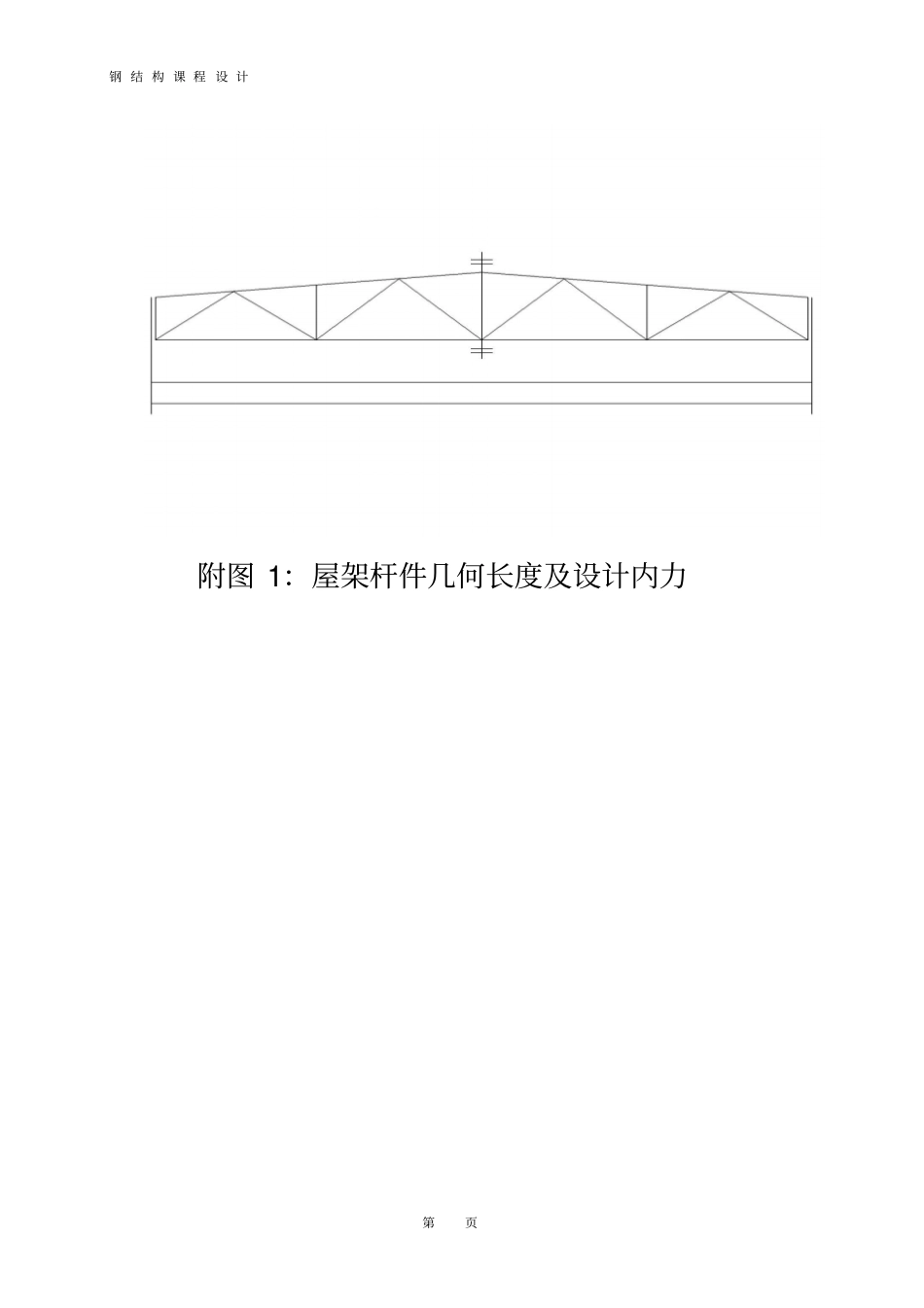

梯形屋架设计 --24 米钢 结 构 课 程 设 计第页24 米跨梯形屋架设计一、设计资料某车间跨度 24 米，长度 192 米，柱距 6 米。车间内设有两台 20/5T 中级工作制吊车。计算温度高于 -20℃，地震设防烈度为 7 度。采用 3.0×6m 预应力钢筋混凝土大型屋面板，8cm 厚泡沫混凝土保温层，卷材屋面，屋面坡度为i=1/10。雪荷载为0.4KN/m2，积灰荷载为 0.75KN/m2。屋架简支于钢筋混凝土柱上， 上柱截面为 400×400，混凝土标号为 C20。要求设计屋架并绘制屋架施图。二、屋架形式、尺寸、材料选择及支撑布置本例题为无檩屋盖方案， i=1/10 ，采用平坡梯形屋架。屋架计算跨度为L0=L-300=23700mm，端部高 度 取 H0=1990mm， 中 部 高 度 取 H=2790mm（ 为L0/8.5 ）, 屋架杆件几何长度见附图1（跨中起拱按L/500 考虑）。根据建造地区的计算温度和荷载性质，钢材选用 Q235-B。焊条采用 E43型，手工焊。根据车间长度、 屋架跨度和荷载情况， 设置上、下、弦横向水平支撑、垂直支撑和系杆，见附图2。因连接孔和连接零件上的区别图中给出了W1、W2和W3等三种编号。钢 结 构 课 程 设 计第页附图 1：屋架杆件几何长度及设计内力钢 结 构 课 程 设 计第页附图 2：屋面支撑布置图三、荷载和内力计算1、荷载计算 ：二毡三油上铺小石子0.35 KN/m2找平层（2cm厚）0.40 KN/m2 泡 沫 混 凝 土 保 温 层 （ 8cm厚 ）0.50 KN/m2 预 应 力 混 凝 土 大 型 屋 面 板 （ 含 灌 缝 ）1.40 KN/m2 悬挂管道0.10 KN/m2 屋架和支撑自重（0.12 +0.011L）=0.12+0.011×24=0.384 KN/m2恒载总和钢 结 构 课 程 设 计第页3.134 KN/m2活荷载（或雪荷载）0.50 KN/m2 积灰荷载0.75 KN/m2 由于屋面坡度不大，对荷载的影响较小，未予考虑。风荷载为吸力，重屋盖可不考虑。2、荷载组合一般考虑全跨荷载，对跨中部分斜杆（一般为跨中每侧各两根斜腹杆）可考虑半跨组合，本例题在计算杆件截面时，将这些腹杆均按压杆控制长细比，不必考虑半跨荷载作用情况，只计算全跨满载时的杆件内力。节点荷载：组合一：Fd=(1.2×3.134+1.4 ×0.4+1.4 ×0.9 ×0.75 )×6×3.0=94.78KN 组合二：Fd=(1.35× 3.134+1.4 × 0.7 × 0.4+1.4 × 0.9 ×0.75 ) ×6×3.0=100.22KN 钢 结 构 课 程 设 计第页节点荷载取100.22KN，支座反力 Rd=4Fd=4×100.22=400.9KN 3、内力计算用图解...
