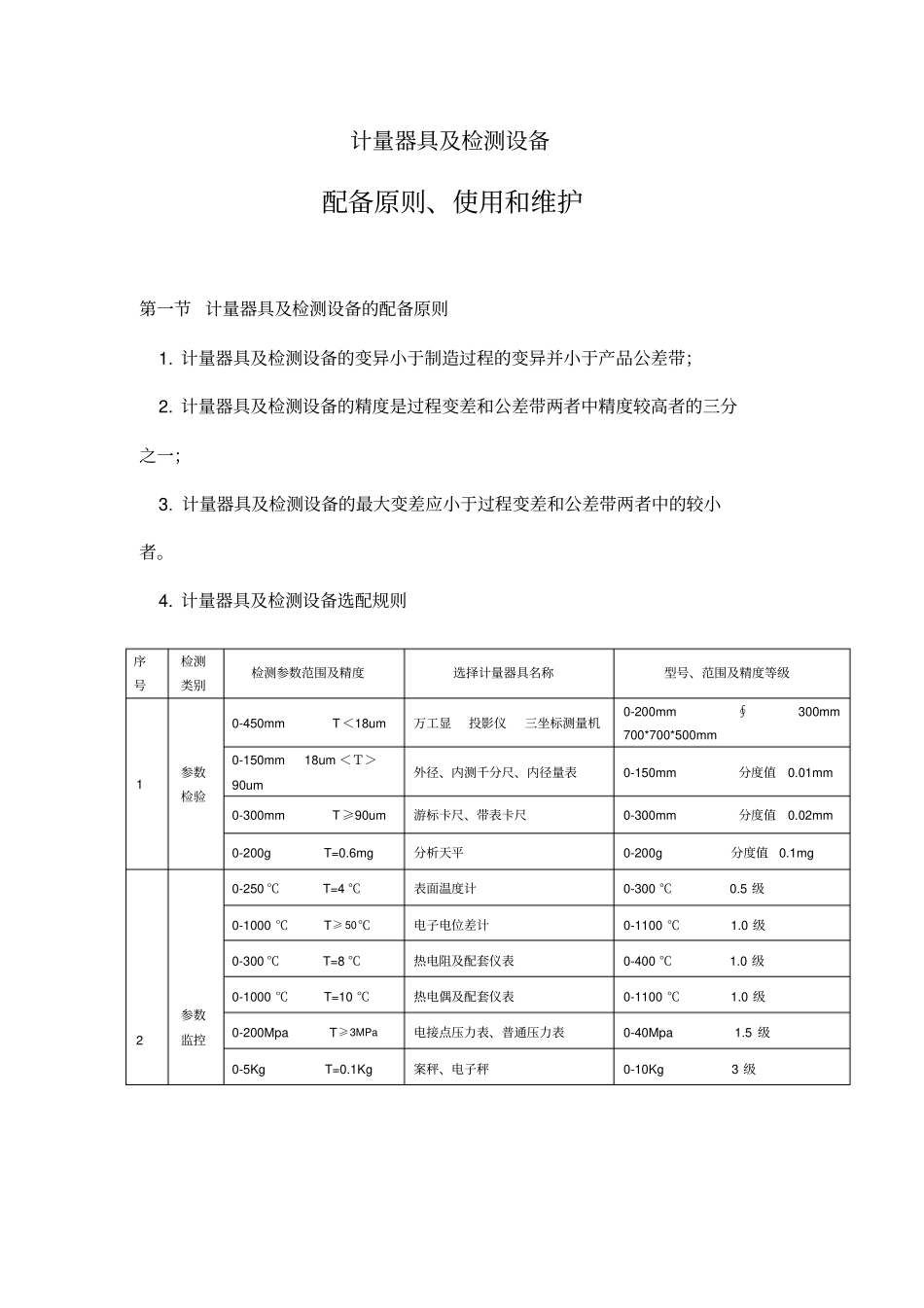

计量器具及检测设备配备原则、使用和维护第一节 计量器具及检测设备的配备原则1. 计量器具及检测设备的变异小于制造过程的变异并小于产品公差带；2. 计量器具及检测设备的精度是过程变差和公差带两者中精度较高者的三分之一；3. 计量器具及检测设备的最大变差应小于过程变差和公差带两者中的较小者。4. 计量器具及检测设备选配规则序号检测类别检测参数范围及精度选择计量器具名称型号、范围及精度等级1 参数检验0-450mm T ＜18um 万工显投影仪三坐标测量机0-200mm ∮300mm 700*700*500mm 0-150mm 18um ＜Ｔ＞90um 外径、内测千分尺、内径量表0-150mm 分度值0.01mm 0-300mm T ≥90um 游标卡尺、带表卡尺0-300mm 分度值0.02mm 0-200g T=0.6mg 分析天平0-200g 分度值0.1mg 2 参数监控0-250 ℃T=4 ℃表面温度计0-300 ℃0.5 级0-1000 ℃T≥ 50℃电子电位差计0-1100 ℃1.0 级0-300 ℃T=8 ℃热电阻及配套仪表0-400 ℃1.0 级0-1000 ℃T=10 ℃热电偶及配套仪表0-1100 ℃1.0 级0-200Mpa T≥3MPa电接点压力表、普通压力表0-40Mpa 1.5 级0-5Kg T=0.1Kg 案秤、电子秤0-10Kg 3 级0-900s T=10s 时间继电器0-999s 分度值1s 3 参数测量0-450mm T ＜12um 万工显投影仪三坐标测量机0-200mm ∮300mm 700*700*500mm 0-150mm 12um ＜ T＞60um 外径、内测千分尺、内径量表0-150mm 分度值0.01mm 0-300mm T ≥60um游标卡尺、带表卡尺0-300mm 分度值0.02mm 0-300Kg T=0.2Kg 台秤0-500Kg 3 级0-400g T≥ 1.5g架盘天平0-500g 分度值0.5g 0-80 °T=10 °邵尔硬度计0-100 °分度值1°0-80HRC T=4HRC 表面洛维硬度计0-100HRC 分度值1HRC T：产品参数加工制造允许公差范围；工艺控制参数允许变化范围；参数测量允许测量误差范围第二节 计量器具及检测设备的分类、使用和维护与我们检测有关的长度类计量器具，俗称万能量具，如：游标卡尺、外径千分尺、壁厚千分尺、测厚计（百分表）以及专用量规等。它可以分为四类：1） 游标类：游标卡尺、深度游标卡尺、高度游标卡尺等；2） 测微类：外径千分尺、内测千分尺、壁厚千分尺、杠杆千分尺、三爪内径千分尺等；3） 指示类：百分表、测厚计、内径量表、杠杆百分表等；4） 其它类：专用量规、水平仪、角尺、带表卡尺等。第三节 计量器具的读数原理和读数方法一、游标卡尺1. 游标卡尺的构造：游标卡尺分为Ⅰ、Ⅱ 、Ⅲ 和Ⅳ型四种结构型式...
