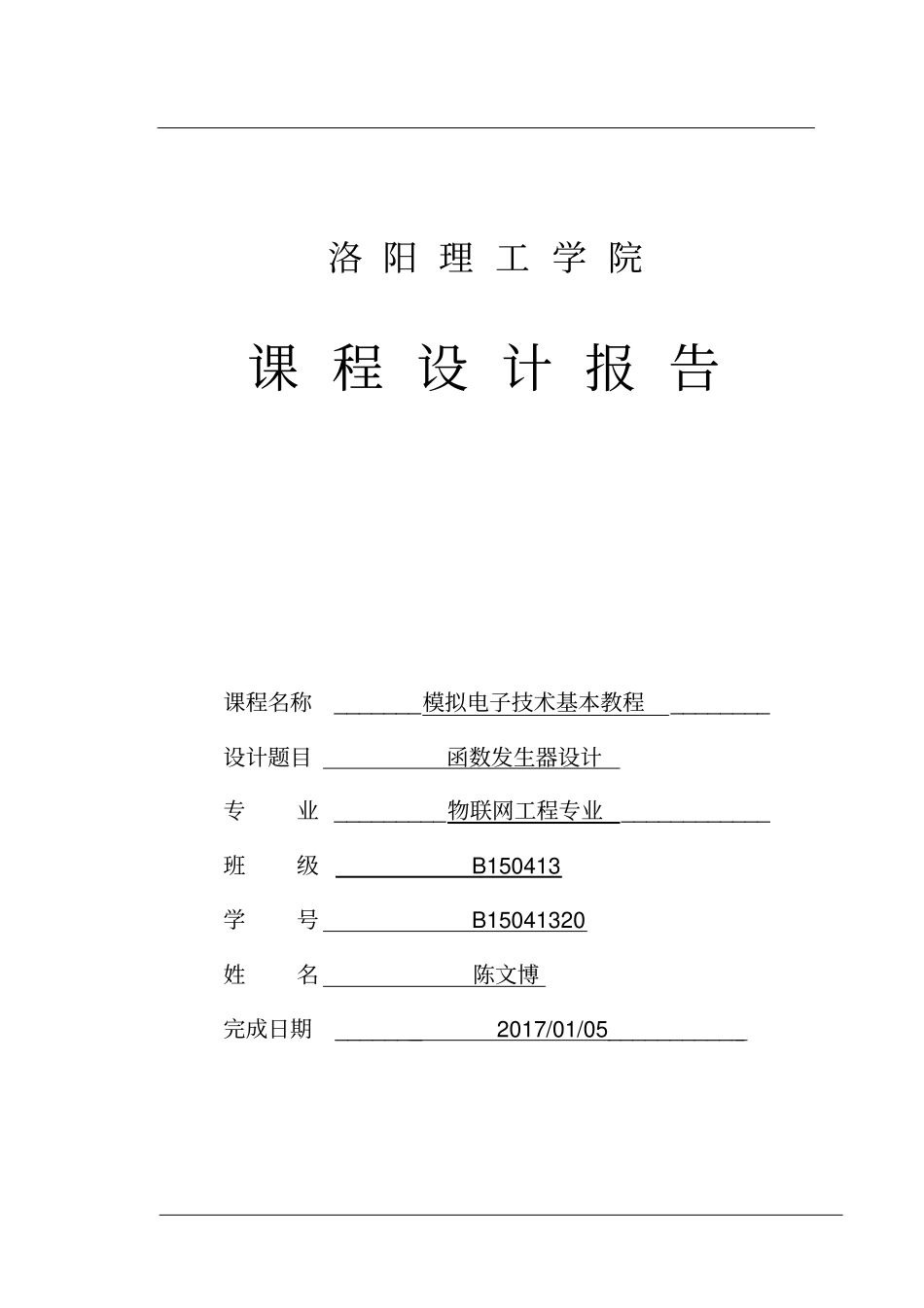

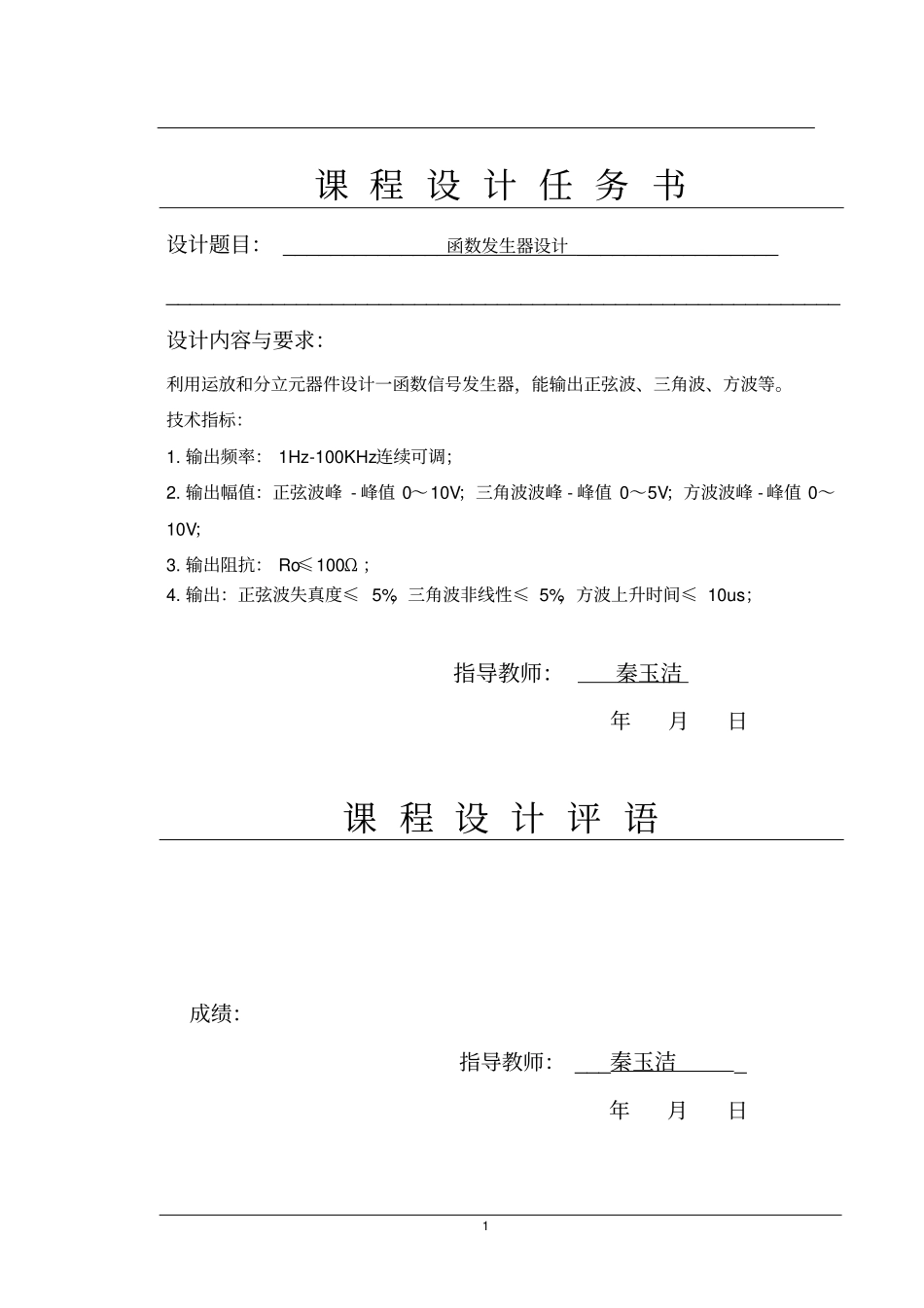

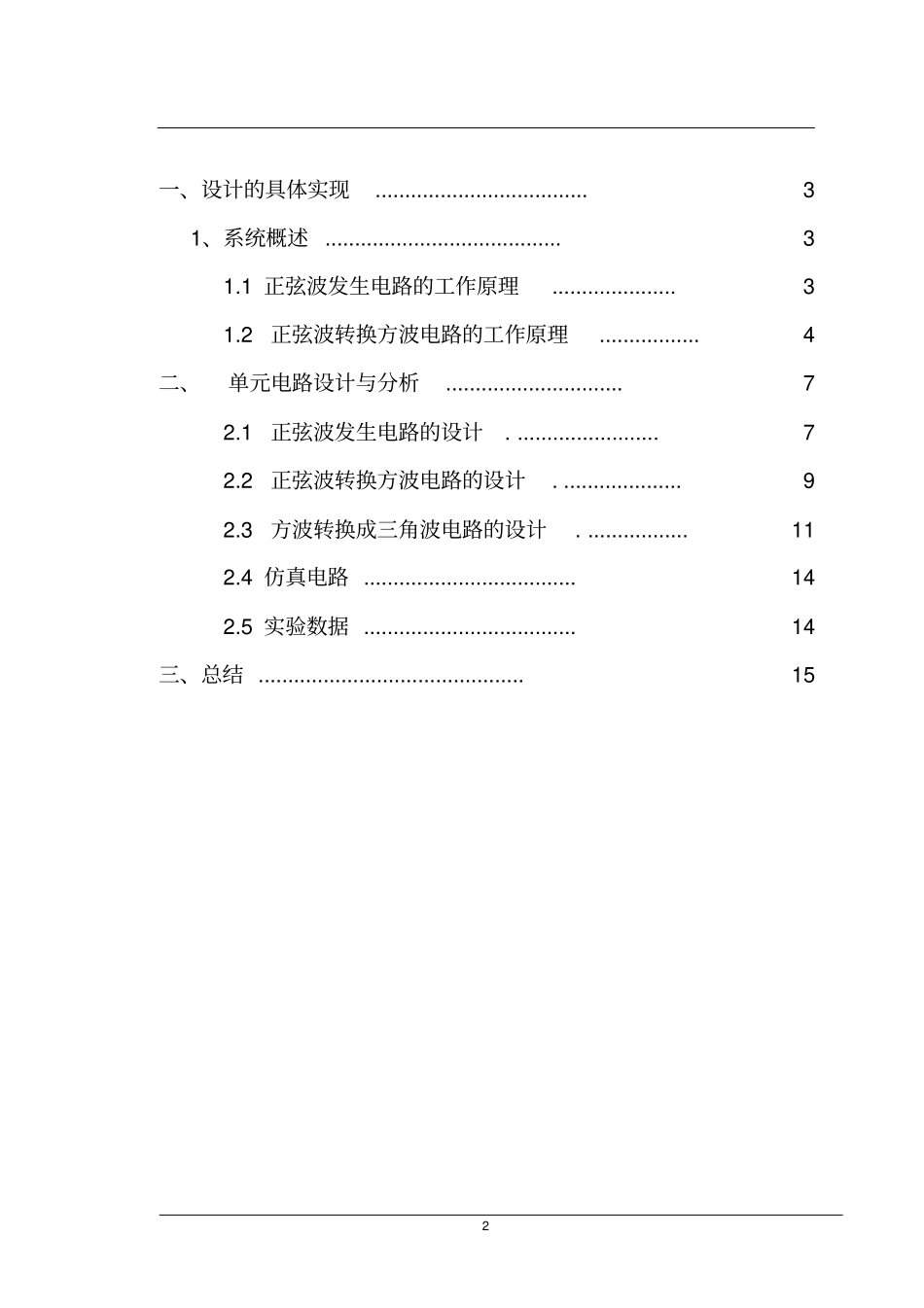

洛 阳 理 工 学 院课 程 设 计 报 告课程名称_______模拟电子技术基本教程________ 设计题目函数发生器设计专业 _________物联网工程专业____________ 班级B150413 学号B15041320 姓名陈文博完成日期_______ 2017/01/05___________ 1 课 程 设 计 任 务 书设计题目： ______________函数发生器设计 _________________ _________________________________________________________ 设计内容与要求：利用运放和分立元器件设计一函数信号发生器，能输出正弦波、三角波、方波等。技术指标：1. 输出频率： 1Hz-100KHz连续可调；2. 输出幅值：正弦波峰 - 峰值 0～10V；三角波波峰 - 峰值 0～5V；方波波峰 - 峰值 0～10V；3. 输出阻抗： Ro≤100Ω ；4. 输出：正弦波失真度≤ 5%，三角波非线性≤ 5%，方波上升时间≤ 10us；指导教师：秦玉洁年月日课 程 设 计 评 语成绩：指导教师： ___秦玉洁_ 年月日2 一、设计的具体实现.................................... 3 1、系统概述 ........................................ 3 1.1 正弦波发生电路的工作原理..................... 3 1.2 正弦波转换方波电路的工作原理................. 4 二、单元电路设计与分析.............................. 7 2.1 正弦波发生电路的设计. ........................ 7 2.2 正弦波转换方波电路的设计. .................... 9 2.3 方波转换成三角波电路的设计. ................. 11 2.4 仿真电路 .................................... 14 2.5 实验数据 .................................... 14 三、总结 ............................................. 15 3 原理框图图 1.1 一、设计的具体实现1、系统概述1.1 正弦波发生电路的工作原理产生正弦振荡的条件 : 正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。因此，正弦波产生电路一般包括：放大电路；反馈网络；选频网络；稳幅电路个部分。正弦波振荡电路的组成判断及分类：（1） 放大电路：...
