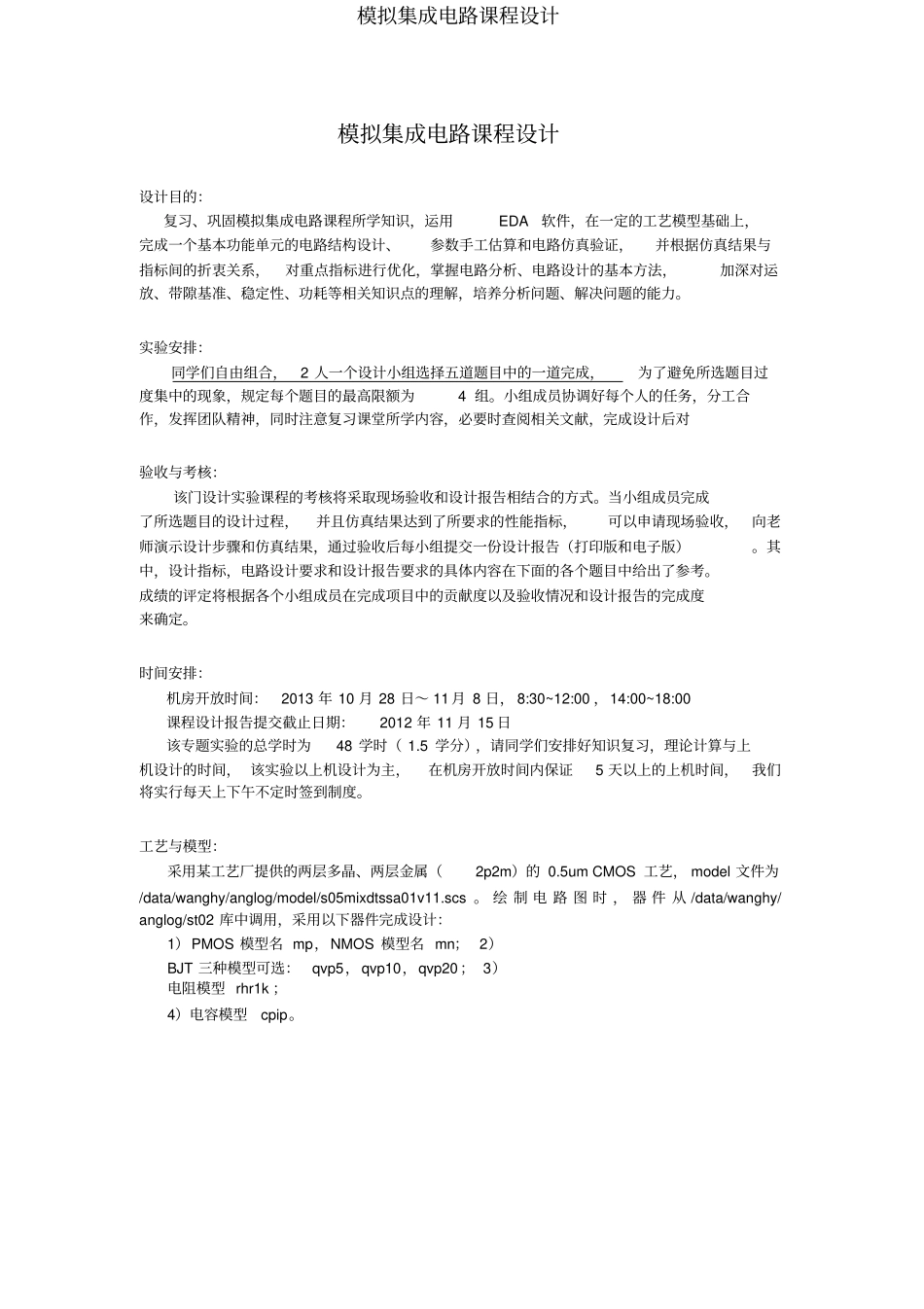

模拟集成电路课程设计模拟集成电路课程设计设计目的：复习、巩固模拟集成电路课程所学知识，运用EDA 软件，在一定的工艺模型基础上，完成一个基本功能单元的电路结构设计、参数手工估算和电路仿真验证，并根据仿真结果与指标间的折衷关系，对重点指标进行优化，掌握电路分析、电路设计的基本方法，加深对运放、带隙基准、稳定性、功耗等相关知识点的理解，培养分析问题、解决问题的能力。实验安排：同学们自由组合，2 人一个设计小组选择五道题目中的一道完成，为了避免所选题目过度集中的现象，规定每个题目的最高限额为4 组。小组成员协调好每个人的任务，分工合作，发挥团队精神，同时注意复习课堂所学内容，必要时查阅相关文献，完成设计后对验收与考核：该门设计实验课程的考核将采取现场验收和设计报告相结合的方式。当小组成员完成了所选题目的设计过程，并且仿真结果达到了所要求的性能指标，可以申请现场验收，向老师演示设计步骤和仿真结果，通过验收后每小组提交一份设计报告（打印版和电子版）。其中，设计指标，电路设计要求和设计报告要求的具体内容在下面的各个题目中给出了参考。成绩的评定将根据各个小组成员在完成项目中的贡献度以及验收情况和设计报告的完成度来确定。时间安排：机房开放时间：2013 年 10 月 28 日～ 11 月 8 日， 8:30~12:00 ，14:00~18:00课程设计报告提交截止日期：2012 年 11 月 15 日该专题实验的总学时为48 学时（ 1.5 学分），请同学们安排好知识复习，理论计算与上机设计的时间， 该实验以上机设计为主，在机房开放时间内保证5 天以上的上机时间，我们将实行每天上下午不定时签到制度。工艺与模型：采用某工艺厂提供的两层多晶、两层金属（2p2m）的 0.5um CMOS 工艺， model 文件为/data/wanghy/anglog/model/s05mixdtssa01v11.scs 。 绘 制 电 路 图 时 ， 器 件 从 /data/wanghy/ anglog/st02 库中调用，采用以下器件完成设计：1）PMOS 模型名 mp，NMOS 模型名 mn； 2）BJT 三种模型可选：qvp5，qvp10，qvp20； 3）电阻模型 rhr1k ；4）电容模型cpip。模拟集成电路课程设计答疑：代课教师：许江涛： Tel: ， Email ：西一楼二楼C 段 255 教研室注意事项：1. 所给定的设计指标仅供参考，可以进行适当的修改，但需要说明原因；2. 根据设计指标，可以在参考电路结构的基础上确定参数并改进设计，非常鼓励通过查找参考文献，采用其它结构...
