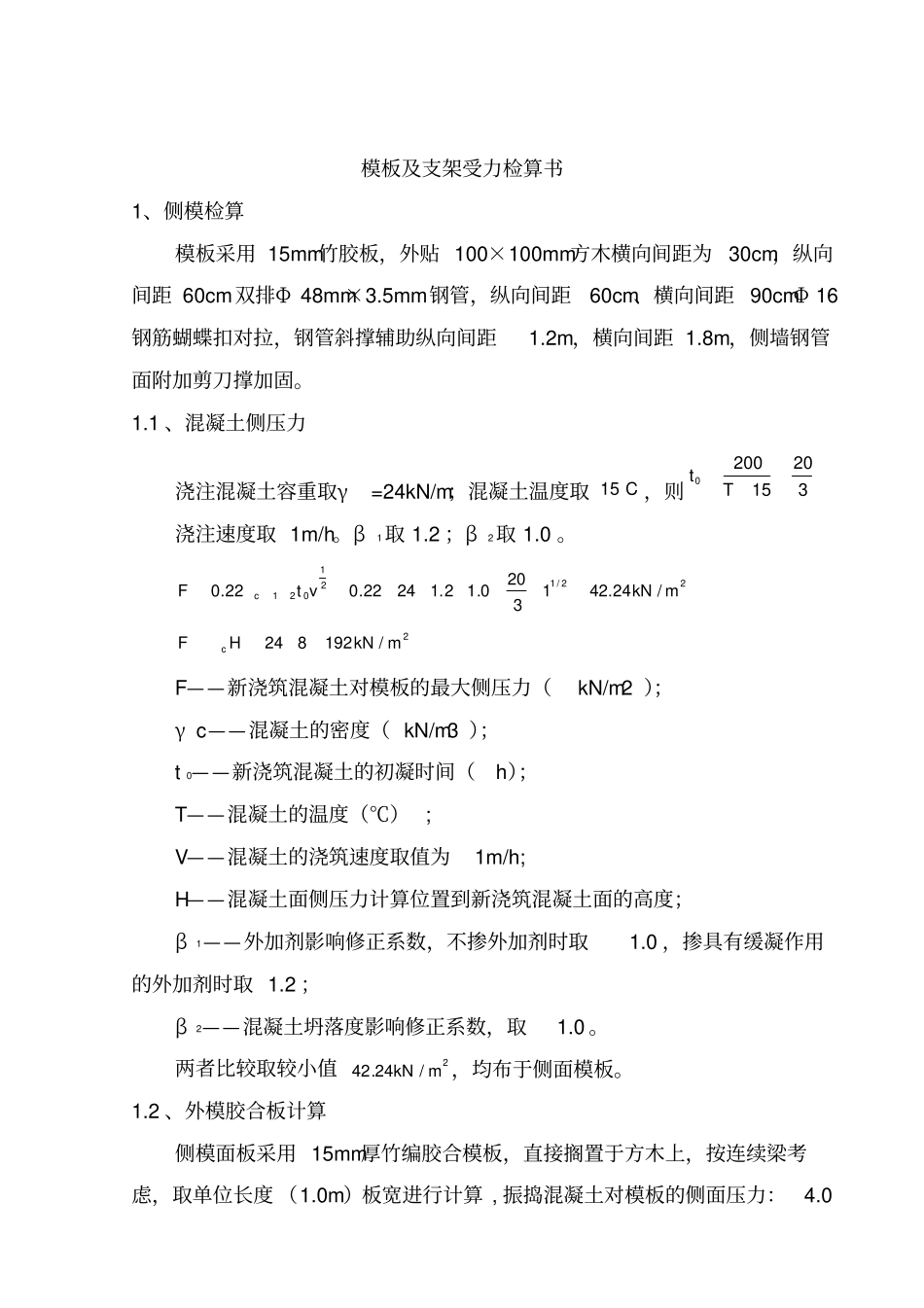

模板支架受力检算_第1页
1/6

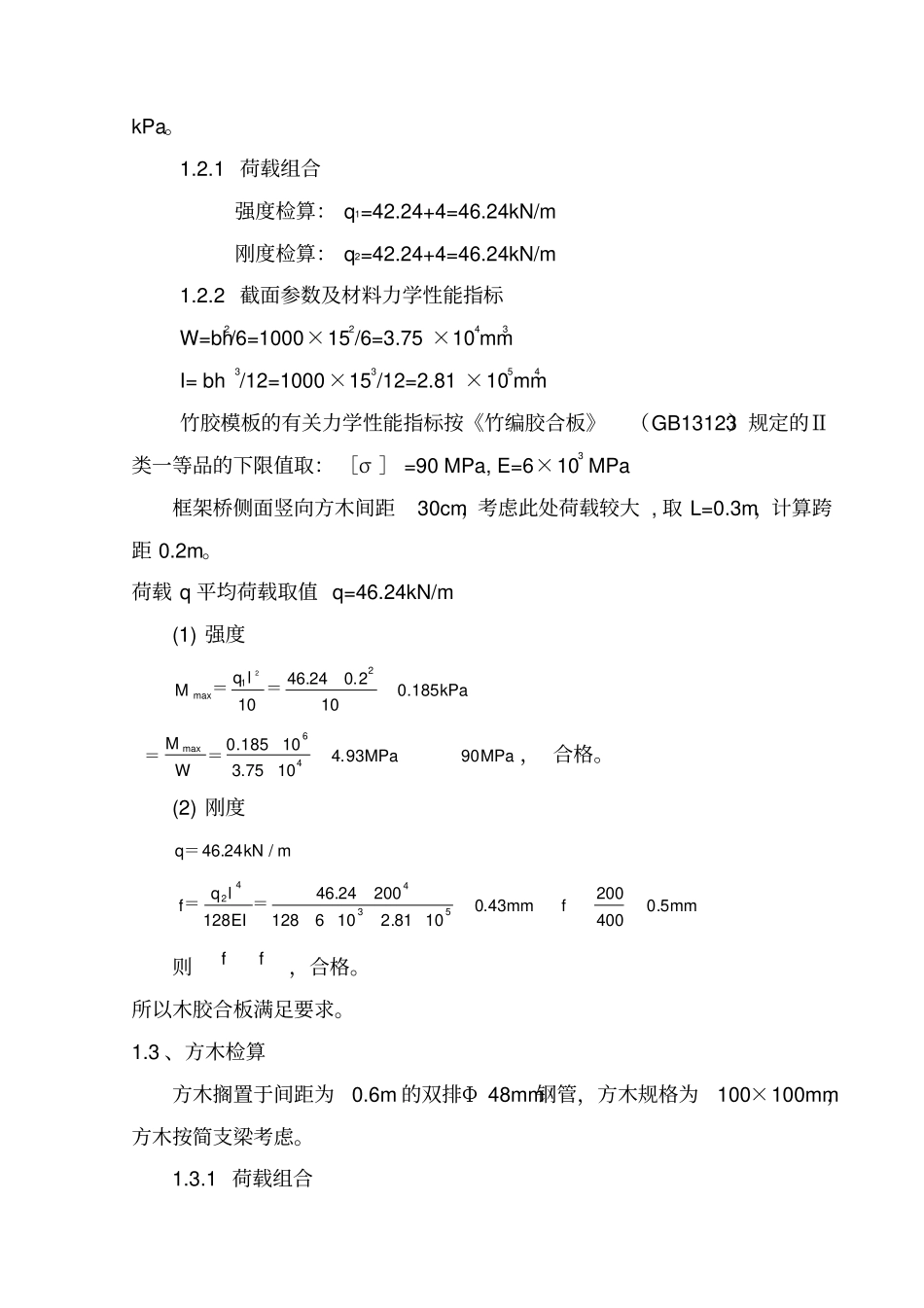

模板支架受力检算_第2页
2/6

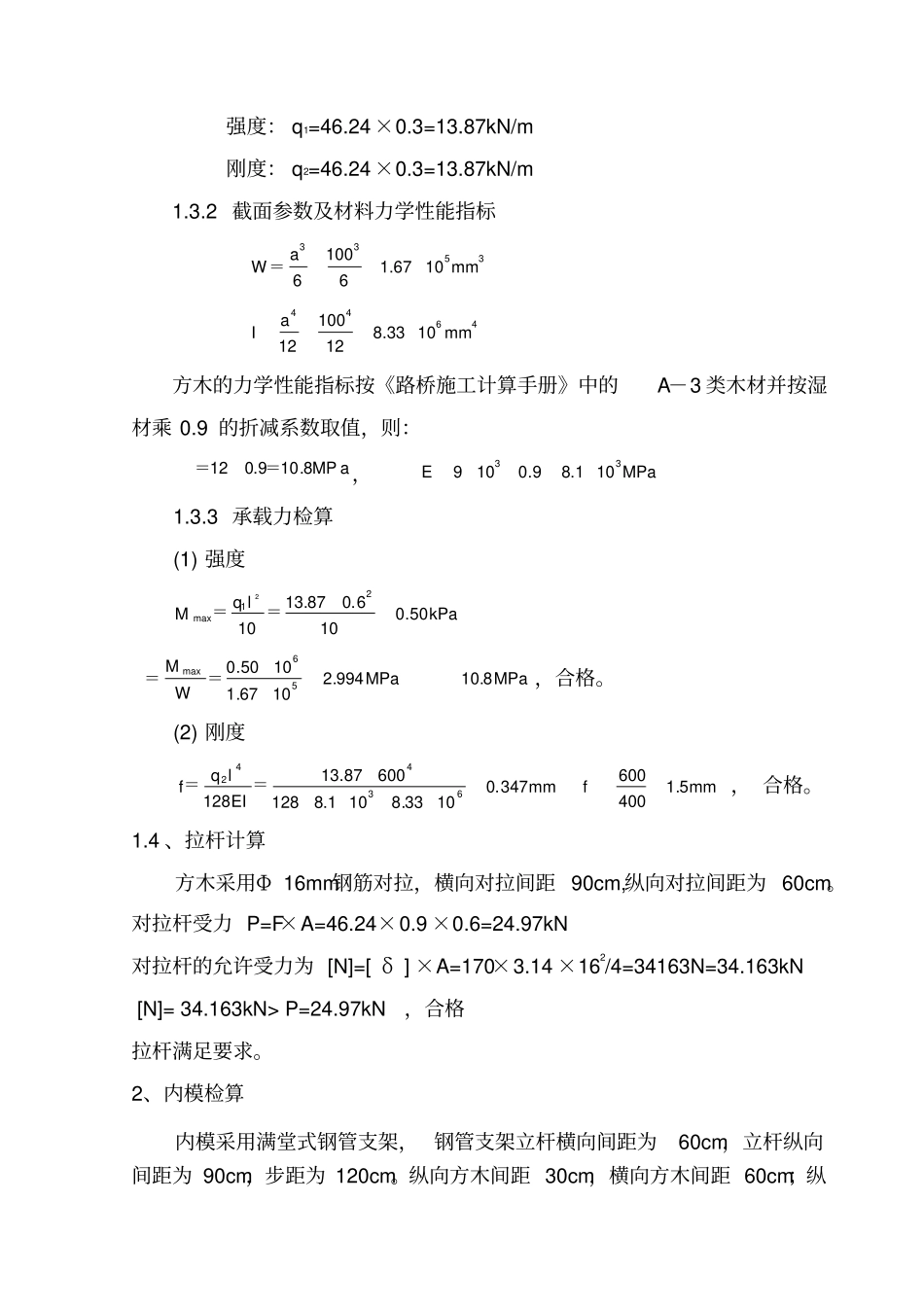

模板支架受力检算_第3页
3/6
模板及支架受力检算书1、侧模检算模板采用 15mm竹胶板,外贴 100×100mm方木横向间距为30cm,纵向间距 60cm双排Φ 48mm×3.5mm钢管,纵向间距60cm、横向间距 90cmΦ 16钢筋蝴蝶扣对拉,钢管斜撑辅助纵向间距1.2m,横向间距 1.8m,侧墙钢管面附加剪刀撑加固。1.1 、混凝土侧压力浇注混凝土容重取γ=24kN/m;混凝土温度取C15,则320152000Tt浇注速度取 1m/h。β1取 1.2 ;β2取 1.0 。22/121021/24.4213200.12.12422.022.0mkNvtFc2/192824mkNHFcF——新浇筑混凝土对模板的最大侧压力(kN/m2 );γ c——混凝土的密度( kN/m3 );t 0——新浇筑混凝土的初凝时间(h);T——混凝土的温度(℃) ; V——混凝土的浇筑速度取值为1m/h; H——混凝土面侧压力计算位置到新浇筑混凝土面的高度;β1——外加剂影响修正系数,不掺外加剂时取1.0 ,掺具有缓凝作用的外加剂时取 1.2 ;β2——混凝土坍落度影响修正系数,取1.0 。两者比较取较小值2/24.42mkN,均布于侧面模板。1.2 、外模胶合板计算侧模面板采用 15mm厚竹编胶合模板,直接搁置于方木上,按连续梁考虑,取单位长度 (1.0m)板宽进行计算 , 振捣混凝土对模板的侧面压力:4.0 kPa。1.2.1 荷载组合强度检算: q1=42.24+4=46.24kN/m 刚度检算: q2=42.24+4=46.24kN/m 1.2.2 截面参数及材料力学性能指标W=bh2/6=1000×152/6=3.75 ×104mm3I= bh3/12=1000×153/12=2.81 ×105mm4竹胶模板的有关力学性能指标按《竹编胶合板》(GB13123)规定的Ⅱ类一等品的下限值取: [σ ] =90 MPa, E=6×103 MPa 框架桥侧面竖向方木间距30cm,考虑此处荷载较大 , 取 L=0.3m,计算跨距 0.2m。荷载 q 平均荷载取值 q=46.24kN/m (1) 强度kPalqM185.0102.024.461021max2==MPaMPaWM9093.41075.310851.046max ==, 合格。(2) 刚度mkNq/24.46=mmfmmEIlqf5.040020043.01081.210612820024.4612853442==则ff,合格。所以木胶合板满足要求。1.3 、方木检算方木搁置于间距为0.6m 的双排Φ 48mm钢管,方木规格为100×100mm,方木按简支梁考虑。1.3.1 荷载组合强度: q1=46.24 ×0.3=13.87kN/m 刚度: q2=46.24 ×0.3=13.87kN/m 1.3.2 截面参数及材料力学性能指标3353100W1.671066amm=44641008.33 101212aImm方木的力学性能指标按《路桥施工计算手册》中的A-3 类木材并按湿材乘 0.9 的折减系数取值,则:aMP8.109.012==,MPaE33101.89.01091...
