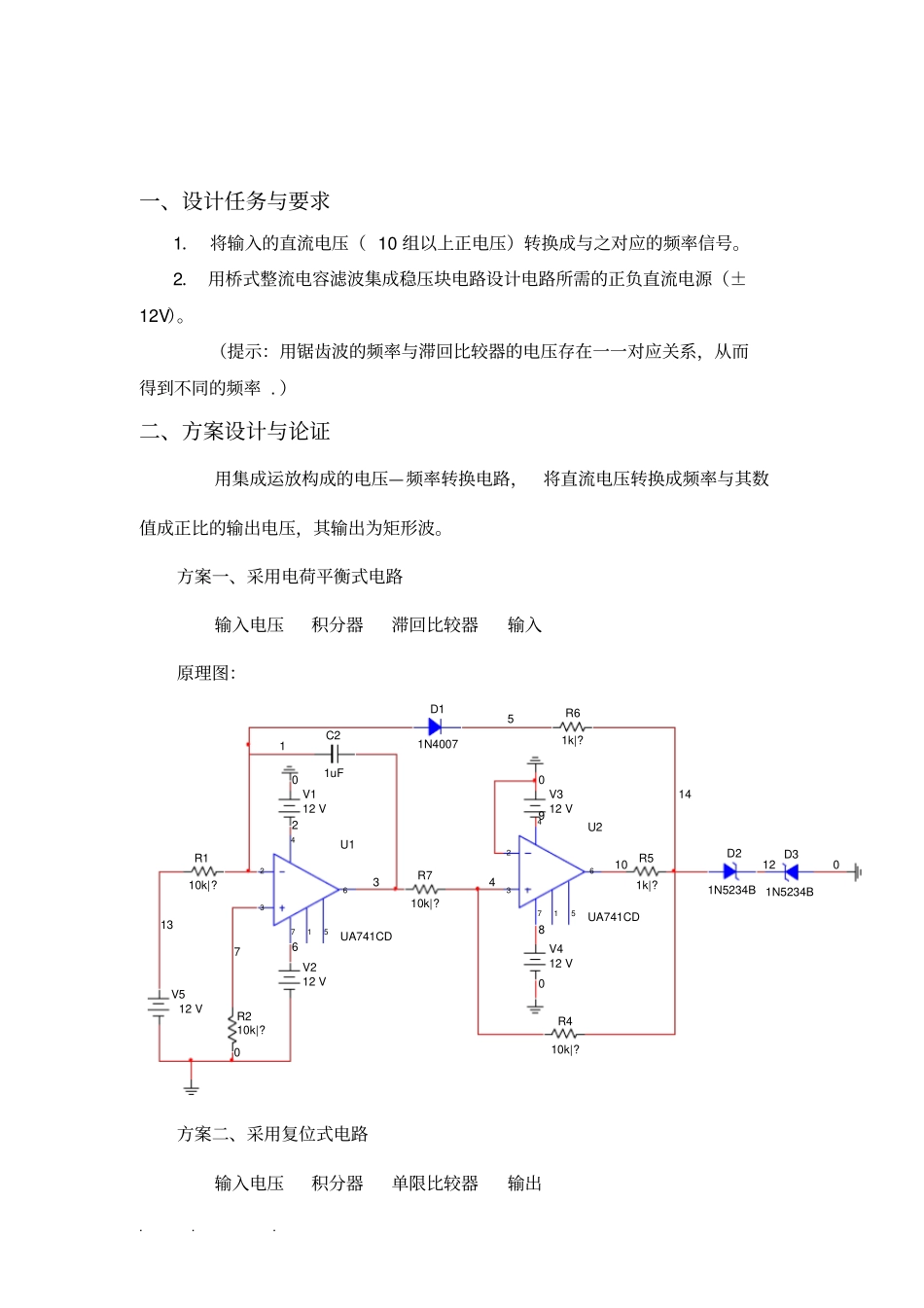

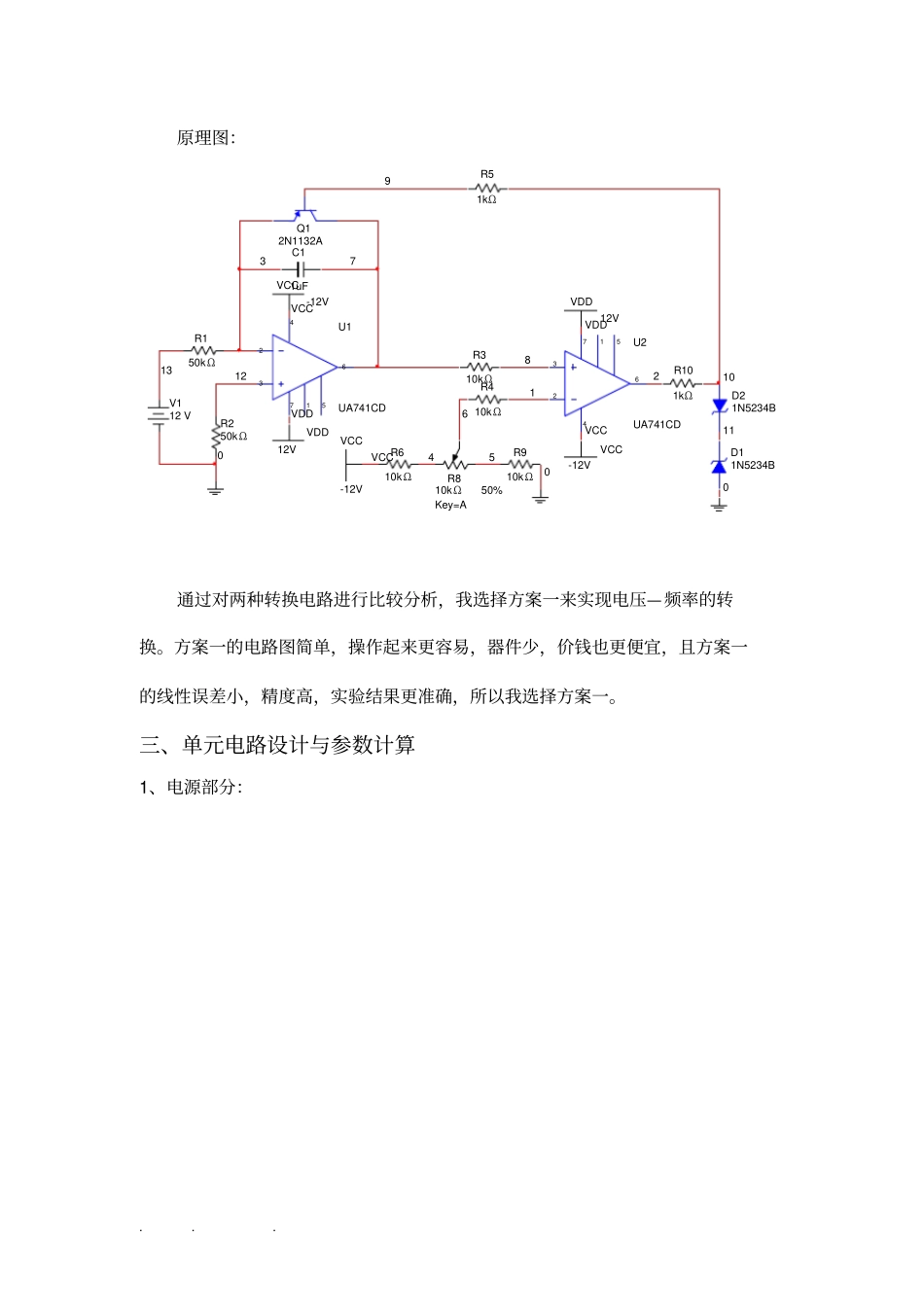

. . . 电压—频率转换电路设计课题：电压—频率转换电路专业班级：学生姓名：学号：指导教师：设计时间：题目电压—频率转换电路. . . 一、设计任务与要求1． 将输入的直流电压（ 10 组以上正电压）转换成与之对应的频率信号。2． 用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。（提示：用锯齿波的频率与滞回比较器的电压存在一一对应关系，从而得到不同的频率 . ）二、方案设计与论证用集成运放构成的电压—频率转换电路，将直流电压转换成频率与其数值成正比的输出电压，其输出为矩形波。方案一、采用电荷平衡式电路输入电压积分器滞回比较器输入原理图：U1UA741CD3247651U2UA741CD3247651R110k|?C21uFR210k|?R410k|?R51k|?R61k|?R710k|?D11N4007V112 V V212 V 20V312 V V412 V 156780910V512 V 413300D21N5234BD31N5234B12014方案二、采用复位式电路输入电压积分器单限比较器输出. . . 原理图：U1UA741CD3247651U2UA741CD3247651R150kΩR250kΩR310kΩR410kΩR51kΩR610kΩR810kΩKey=A50%R910kΩ1R101kΩ4568Q12N1132AC11uFVCC-12VVCC02VCC-12VVCC-12VVDD12VVDD12VVDDVDDVCCVCC739D11N5234BD21N5234B1011012V112 V 130通过对两种转换电路进行比较分析，我选择方案一来实现电压—频率的转换。方案一的电路图简单，操作起来更容易，器件少，价钱也更便宜，且方案一的线性误差小，精度高，实验结果更准确，所以我选择方案一。三、单元电路设计与参数计算1、电源部分：. . . V1220 Vrms 50 Hz 0??U11_AMPT17.32 1D21N4007D31N4007D41N4007C13.3mFC23.3mFC3220nFC4220nFC5470nFC6470nFC7220uFC8220uFU2LM7812CTLINEVREGCOMMONVOLTAGEU3LM7912CTLINEVREGCOMMONVOLTAGED51N4007D61N4007LED2LED1R11k|?R21k|?2345D11N400715166714017图 1 电源原理图单相交流电经过电源变压器、单相桥式整流电路、滤波电路和稳压电路转换成稳定的直流电压。直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对交流电压进行处理。 变压器副边电压通过整流电路从交流电压转换为直流电压，即将正弦波电压转换为单一方向的脉冲电压。为了减少电压的脉动，需通过低通滤波电路滤波，使输出电压平滑。交流电压通过整流、滤波后虽然变为交流分量较小的直流电压，但是当电网电压波动或者负载变化时， 其平均值也将随之变化。 稳压电路的功能是使输出直流电压基本不受电网电压波动...
